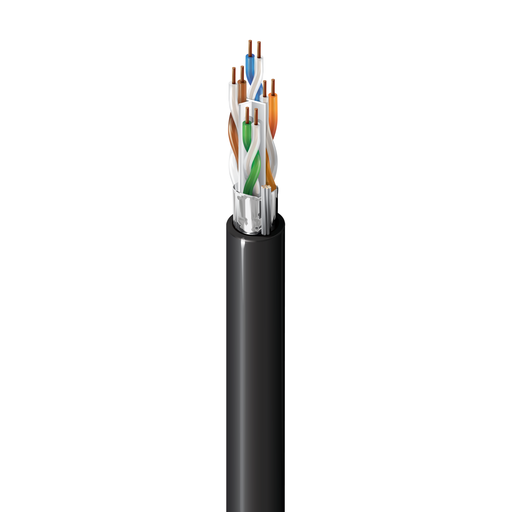

Câble OSP de catégorie 6, 4 paires, F/UTP, sans gel
| Applications recommandées | OSP - extérieur des usines, Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, Surveillance, PoE++, PoE+, PoE, Environnements bruyants |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents. |
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 23 | Uni | BC – Cuivre brut | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc et bleu, blanc et orange, blanc et vert, blanc et marron |
| Type de blindage | Matériel | Couverture | Type de fil de masse |
|---|---|---|---|
| Ruban | Bi-laminé (alum+poly) | 100 % | TC 26 AWG (7x34) |
| Séparateur | Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|---|
| Élément central (T-Spline® breveté), technologie de barrière EquiBlock™ | PO – Polyoléfine | 7,4 mm (0,29 po) | Oui |
|
Diamètre total du câble (nominal) |
7,4 mm (0,29 po) |
|---|
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 82 Ohm/km (25 Ohm/1000 pi) | 45 pF/100 m |
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 68 % |
| Fréquence [MHz] | Atténuation d'insertion Max. (atténuation) [dB/100 m] | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) | Impédance ajustée max./min. | PSANEXT [dB] min. | PSAACRF [dB] min. | TCL min. [dB] | ELTCTL min. [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,1 | 74,3 | 72,3 | 72,2 | 70,2 | 67,8 | 64,8 | 20,0 | 105 +/- 10 | 115 +/- 15 | 67,0 | 67,0 | 40,0 | 35,0 |
| 4 | 3,8 | 65,3 | 63,3 | 61,5 | 59,5 | 55,8 | 52,8 | 23,0 | 105 +/- 10 | 100 +/- 7 | 67,0 | 66,2 | 40,0 | 23,0 |
| 8 | 5,3 | 60,8 | 58,8 | 55,4 | 53,4 | 49,7 | 46,7 | 24,5 | 100 +/- 22 | 100 +/- 7 | 67,0 | 60,1 | 40,0 | 16,9 |
| 10 | 5,9 | 59,3 | 57,3 | 53,4 | 51,4 | 47,8 | 44,8 | 25,0 | 100 +/- 22 | 100 +/- 7 | 67,0 | 58,2 | 40,0 | 15,0 |
| 16 | 7,5 | 56,2 | 54,2 | 48,8 | 46,8 | 43,7 | 40,7 | 25,0 | 100 +/- 22 | 100 +/- 7 | 67,0 | 54,1 | 38,0 | 10,9 |
| 20 | 8,4 | 54,8 | 52,8 | 46,4 | 44,4 | 41,8 | 38,8 | 25,0 | 100 +/- 22 | 100 +/- 7 | 67,0 | 52,2 | 37,0 | 9,0 |
| 25 | 9,4 | 53,3 | 51,3 | 44,0 | 42,0 | 39,8 | 36,8 | 24,3 | 100 +/- 22 | 100 +/- 7 | 67,0 | 50,2 | 36,0 | 7,0 |
| 31,25 | 10,5 | 51,9 | 49,9 | 41,4 | 39,4 | 37,9 | 34,9 | 23,6 | 100 +/- 22 | 100 +/- 7 | 67,0 | 48,3 | 35,1 | 5,1 |
| 62,5 | 15,0 | 47,4 | 45,4 | 32,4 | 30,4 | 31,9 | 28,9 | 21,5 | 100 +/- 22 | 100 +/- 7 | 65,6 | 42,3 | 32,0 | |
| 100 | 19,1 | 44,3 | 42,3 | 25,2 | 23,2 | 27,8 | 24,8 | 20,1 | 100 +/- 22 | 100 +/- 7 | 62,5 | 38,2 | 30,0 | |
| 200 | 27,6 | 39,8 | 37,8 | 12,2 | 10,2 | 21,8 | 18,8 | 18,0 | 100 +/- 22 | 100 +/- 7 | 58,0 | 32,2 | 27,0 | |
| 250 | 31,1 | 38,3 | 36,3 | 7,3 | 5,3 | 19,8 | 16,8 | 17,3 | 100 +/- 32 | 100 +/- 7 | 56,5 | 30,2 | 26,0 | |
| 300 | 34,3 | 37,1 | 35,1 | 2,9 | 0,9 | 18,3 | 15,3 | 16,8 | 100 +/- 32 | 100 +/- 7 | 55,3 | 28,7 | 25,2 | |
| 350 | 37,2 | 36,1 | 34,1 | 16,9 | 13,9 | 16,3 | 100 +/- 32 | 100 +/- 7 | 54,3 | 27,3 | 24,6 | |||
| 400 | 40,1 | 35,3 | 33,3 | 15,8 | 12,8 | 15,9 | 100 +/- 32 | 100 +/- 7 | 53,5 | 26,2 | 24,0 | |||
| 450 | 42,7 | 34,5 | 32,5 | 14,7 | 11,7 | 15,5 | 100 +/- 32 | 100 +/- 7 | 52,7 | 25,1 | 23,5 | |||
| 500 | 45,3 | 33,8 | 31,8 | 13,8 | 10,8 | 15,2 | 100 +/- 32 | 100 +/- 7 | 52,0 | 24,2 | 23,0 |
| Tension nominale |
|---|
| 300 V |
| Température de service | Installation | Stockage |
|---|---|---|
| -20° C à +70° C | De 0° C à +60° C | -40° C à +75° C |
| Installation min. |
|---|
| 74 mm (2,9 po) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
33 lb/1000 pieds (49 kg/km) |
|
Environnement compatible |
Extérieur - exposition à l'eau, extérieur |
|---|---|
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3, type 4 |
|
Catégorie de données |
Catégorie 6 |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 6 |
|
Conformité ISO/IEC |
11801 ed 2.2 (2011) classe EA |
|
Conformité CENELEC |
Classe de ségrégation selon EN50174-2 = a |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0. Pas approprié pour l'enfouissement direct. Le système de gaine du câble est spécialement conçu pour protéger son noyau. Le câble ne contient pas de ruban d'étanchéité, de gel ou de poudre. Doit être installé conformément aux codes électriques applicables. Maintenir l'intégrité de la gaine pendant l'installation. Évitez que l'eau ou les liquides pénètrent le fourreau de la gaine ou les extrémités du câble. S'assurer que les extrémités du câble sont protégées contre l'eau et les liquides après l'installation. Belden recommande l'utilisation d'un point de démarcation d'entrée pour le passage des câbles OSP à l'intérieur des bâtiments. Le point de transition proposé est le coupleur à noyau du REVConnect, numéro de référence RVACPKUBK-S1. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.64 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de présentation | Longueur |
|---|---|---|---|
| DOSP6F 0101000 | Noir | Bobine | 1 000 pi |
