Numéro de produit: NH50106SFR

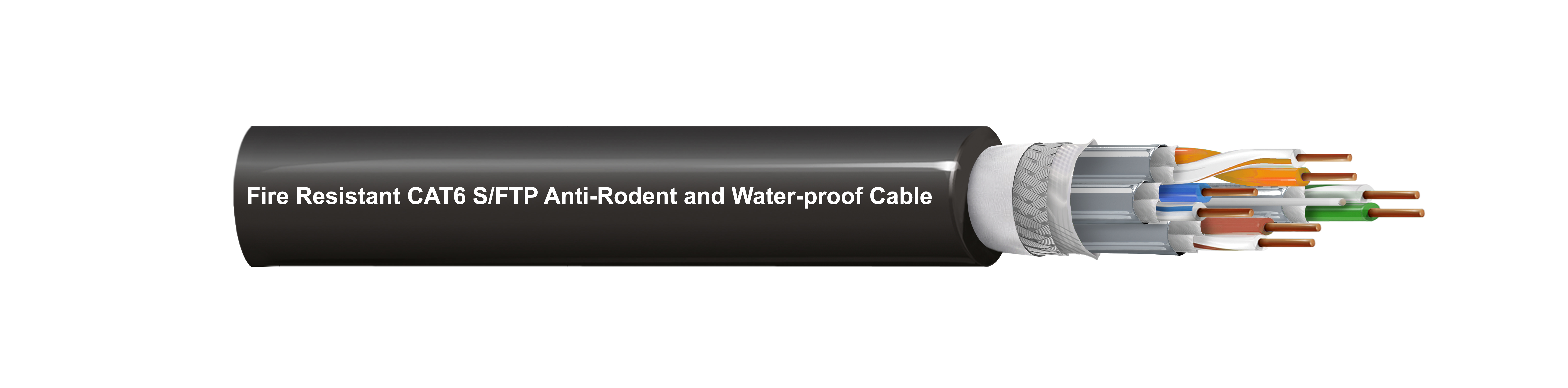

DataTuff™ Câble Ethernet industriel CAT6 4x2x23AWG/1 S/FTP résistant au feu, anti-rongeurs et étanche

Conducteurs en cuivre nu massif 23 AWG, isolation en polyéthylène, protection incendie par ruban de verre mica, S/FTP, résistant au feu, blindage individuel par ruban AL-mylar + tresse en cuivre étamé, fil de drainage central, ruban de verre mica et ruban de blocage de l'eau, gaine LSZH, anti-rongeurs et étanche à l'eau

  • Disponibilité:
    Mondial
  • Statut:
    Actif
NH50106SFR
5 de 5

Spécifications

Expand All

Applications recommandées

Connexion Ethernet industriel Cat 6 avec capacité de résistance au feu

Conducteur

Element Size Stranding Material No. of Pairs
Conductor(s) 23 AWG Solid BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene 1.17 mm (0.0461 in) Blue & White with Blue Strip, Orange & White with Orange Strip, Green & White with Green Strip, Brown & White with Brown Strip Fire Protection Barrier: Mica glass Tape(MGT)

Blindage interne

Element Shield Type Material Coverage Drainwire Type Notes
Individual Pair Tape Bi-Laminate (Alum+Poly) 26 AWG (Solid) TC All four pairs laid up together, bound by a fire-protection barrier of mica-glass tape (MGT)
Overall Braid Tinned Copper (TC) 60% Water-blocking tape is wrapped over the braid shielding

Gaine extérieure

Nom. Diameter
11.90 mm (0.4685 in)

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
73.2 Ohm/km @ 20 Deg. C 100 Ohm

Délai

Max. Delay Skew
45 ns/70m

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
4 3.8 dB/70m 65.3 63.3 55.8 52.8 23.0
10 6.0 dB/70m 59.3 57.3 47.8 44.8 25.0
20 8.5 dB/70m 54.8 52.8 41.8 38.8 25.0
25 9.5 dB/70m 53.3 51.3 39.8 36.8 24.3
31.25 10.7 dB/70m 51.9 34.9 37.9 35.1 23.6
62.5 15.4 dB/70m 47.4 45.4 31.9 28.9 21.5
100 19.8 dB/70m 44.3 42.3 28.0 25.0 20.1
250 32.8 dB/70m 38.3 36.3 19.8 16.8 17.3

Voltage

UL Voltage Rating
60 V

Notes du tableau des températures

Plage de température : -40°C À +80°C

Environnement compatible

Résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-22, CEI 60331-23, EN 50200 PH120

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

IEC 61156-5

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 0,50 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Autre(s) norme(s) de conformité

BS6387 CWZ

Mise à jour et révision

Numéro de révision : 0.86 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.86 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
NH50106SFR-A500 Noir Bobine 500 m 8719605224965
