Numéro de produit: VersaLAN I/O OSP Cat 6 UTP

Câble intérieur/extérieur Mohawk catégorie 6, 4 paires, U/UTP, OSP/CM-LS, LSZH

Câble horizontal Mohawk de catégorie 6, intérieur/extérieur OSP/CM-LS, 4 paires, conducteurs en cuivre nu massif 23 AWG, U/UTP, rempli de gel, gaine LSZH ignifuge résistante aux UV Haloarrest®

  • Disponibilité:
    Mondial
  • Statut:
    Actif

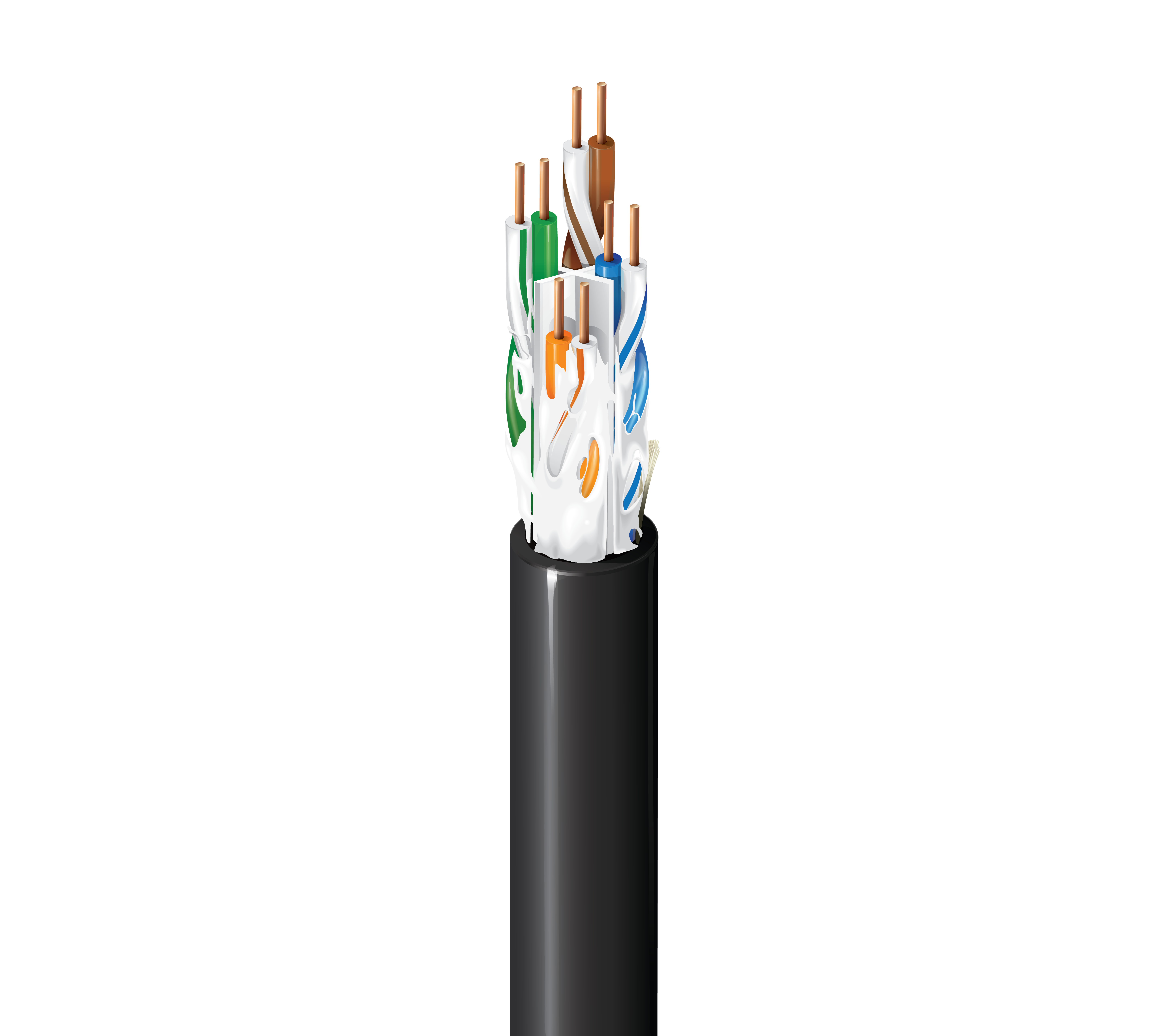

VersaLAN I/O OSP Cat 6 UTP
5 de 5

Spécifications

Expand All

Applications recommandées

Câble horizontal pour locaux OSP-Outdoor, intérieur/extérieur, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE, environnements bruyants : non adapté aux applications marines.+++

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Blocage de l'eau

Rempli de gel

Gaine extérieure

Separator Material Nom. Diameter
Flexweb® Core Separator LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.275 in (6.99 mm)

Diamètre total du câble (nominal)

6,99 mm (0,275) po

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 160 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100ft 65%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 74.3 72.3 72.3 70.3 67.8 64.8 20.0 100 ± 15 100 ± 15 40.0 35.0
4 3.8 65.3 63.3 61.5 59.5 55.7 52.7 23.0 100 ± 15 100 ± 15 40.0 23.0
8 5.3 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100 ± 15 100 ± 15 40.0 16.9
10 6.0 59.3 57.3 53.4 51.4 47.8 44.8 25.0 100 ± 15 100 ± 15 40.0 15.0
16 7.6 56.3 54.3 48.7 46.7 43.7 40.7 25.0 100 ± 15 100 ± 15 38.0 10.9
20 8.5 54.8 52.8 46.3 44.3 41.7 38.7 25.0 100 ± 15 100 ± 15 37.0 9.0
25 9.5 53.3 51.3 43.8 41.8 39.8 36.8 24.3 100 ± 15 100 ± 15 36.0 7.0
31.25 10.7 51.9 49.9 41.2 39.2 37.9 34.9 23.6 100 ± 15 100 ± 15 35.1 5.1
62.5 15.4 47.4 45.4 32.0 30.0 31.8 28.8 21.5 100 ± 15 100 ± 15 32.0
100 19.8 44.3 42.3 24.5 22.5 27.8 24.8 20.1 100 ± 15 100 ± 15 30.0
155 25.2 41.5 39.5 16.3 14.3 23.9 20.9 18.8 100 ± 22 100 ± 15 28.1
200 29.0 39.8 37.8 10.8 8.8 21.7 18.7 18.0 100 ± 22 100 ± 15 27.0
250 32.8 38.3 36.3 5.5 3.5 19.8 16.8 17.3 100 ± 32 100 ± 15 26.0
500 48.9 33.8 31.8 15.2 100 ± 32 100 ± 15 23.0
550 51.8 33.2 31.2 14.9 100 ± 32 100 ± 15 22.6

Voltage

UL Voltage Rating
300 V (CM-LS)

Température

UL Temperature Operating Storage
60°C -40°C To +60°C -40°C To +60°C

Rayon de courbure

Stationary Min.
2.75 in (69.9 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

39 lb/1000 pi (58 kg/km)

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, non-halogéné, résistance aux rayons solaires, aérien - noir uniquement, lorsqu'il est pris en charge par un fil porteur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

UL 1685 (fumée à charge limitée UL), IEC 60332-1-2

Conformité NEC / UL

Article 800, CM-LS

Conformité CEC / C(UL)

CMG-ST1

Conformité ICEA

S-116-732, S-56-434, S-99-689, S-100-685

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.41 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.41 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur
M58772 Noir Bobine 1,000 pi
M59132 Bleu Bobine 1,000 pi
M59092 Blanc Bobine 1,000 pi
