Numéro de produit: XCGB4

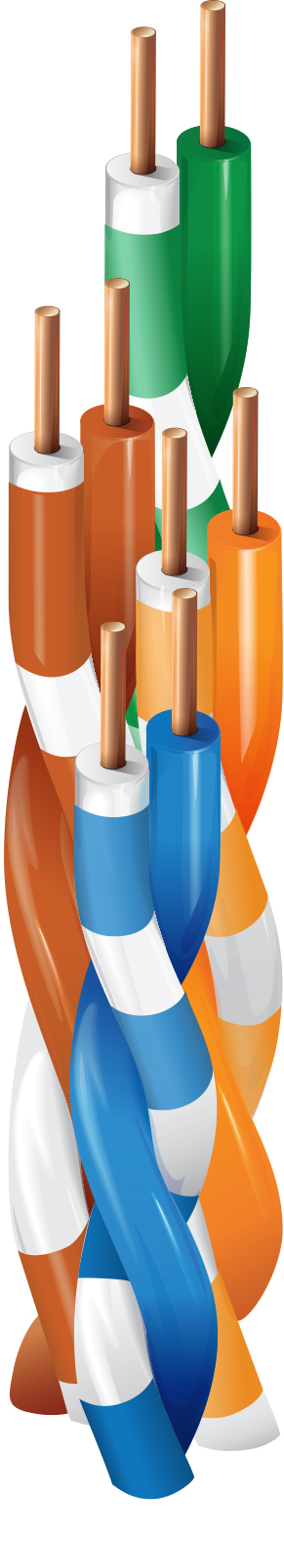

Câble de connexion croisée de catégorie 6, 4 paires, U/UTP, CMR

Câble de raccordement croisé de catégorie 6 (250 MHz), 4 paires, conducteurs en cuivre nu massif 23 AWG, U/UTP, Riser-CMR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
XCGB4
5 de 5

Spécifications

Expand All

Applications recommandées

Connexion croisée, interconnexion

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO+FEP - Polyolefin + Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Notes du tableau de l’isolation

Diamètre nominal global : 0,185 po

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. SRL (Structural Return Loss) [dB] Max./Min. Fitted Impedance [Ohm]
0.772 1.8 dB/100m 102 ± 15
1 2.0 dB/100m 20 100 ± 15
4 3.7 dB/100m 23 100 ± 15
8 5.2 dB/100m 24.5 100 ± 15
10 5.8 dB/100m 25 100 ± 15
16 7.4 dB/100m 25 100 ± 15
20 8.3 dB/100m 25 100 ± 15
25 9.3 dB/100m 24.3 100 ± 15
31.25 10.4 dB/100m 23.6 100 ± 15
62.5 15.0 dB/100m 21.5 100 ± 15
100 19.3 dB/100m 20.8 100 ± 15
155 24.5 dB/100m 19.5 100 ± 15
200 28.3 dB/100m 18.7 100 ± 15
250 32.1 dB/100m 18 100 ± 15
300 35.6 dB/100m 17.5 100 ± 15

Température

UL Temperature
60°C

Rayon de courbure

Stationary Min. Installation Min.
1 in (25 mm) 1 in (25 mm)

Tension de traction maximum

18 kg (40 livres)

Poids câble en vrac

18 lb/1000 pi

Inflammabilité/réaction au feu

UL 1685 (charge UL)

Conformité CPR

Classe CPR UKCA : Eca

Conformité NEC / UL

Connexion croisée

Catégorie de données

Catégorie 6

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

Vérifié par un tiers selon la norme ANSI/TIA-568-C.2, catégorie 6

Mise à jour et révision

Numéro de révision : 0.385 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.385 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
XCGB4 000A1000 Boîte à bobine d'enroulage 1,000 pi 612825300472
XCGB4 000A1000 Boîte à bobine d'enroulage 1,000 pi 612825300472
XCGB4 0001000 Noir Bobine 1,000 pi 612825354956
XCGB4 0001000 Noir Bobine 1,000 pi 612825354956
