Numéro de produit: 10GA24

CAT 6A 4P 23AWG, U/UTP, gaine LSZH, intérieur

Conducteurs en cuivre nu massif CAT 6A 4PR x 23AWG U/UTP, isolation PE, gaine LSZH, intérieur

  • Disponibilité:
    Asie-Pacifique
  • Statut:
    Actif

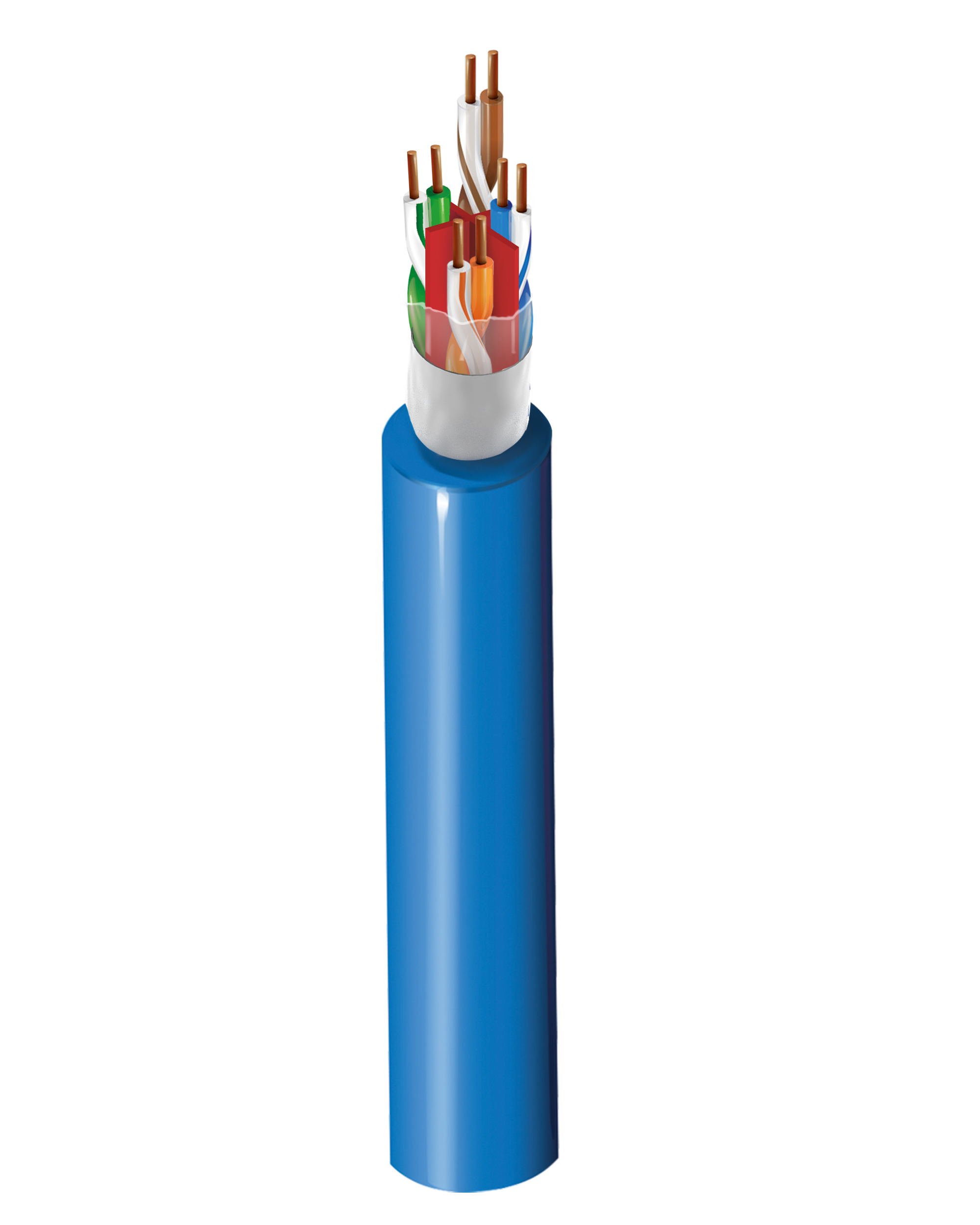

10GA24
  • 10GA24
1 de 1

Spécifications

Expand All

Applications recommandées

Câble dorsal horizontal et de bâtiment ; prend en charge les applications actuelles et futures de catégorie 6a et 6, telles que : 10GBase-T (10 Gigabit Ethernet), 1000Base-T (Gigabit Ethernet), 100 Base-T, 10 Base-T, FDDI, ATM ainsi que les applications PoE, etc.

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Size Stranding Material No. of Pairs
23 Solid BC - Bare Copper 4

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.14 mm (0.0449 in) White & Blue, Orange & White with Orange Stripe, Green & White with Green Stripe, Brown & White with Brown Stripe

Gaine extérieure

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.2 mm (0.28 in) No

Notes du tableau de la gaine extérieure1

Une bande séparatrice " Technologie de barrière EquiBlockTM" enveloppé sous la veste extérieure

Électricité

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
80.0 Ohm/km (24.4 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 538 ns/100m 45 ns/100m 67%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 75.3 72.3 73.2 71.2 68.0 65.0 20.0 67.0 67.0 40.0 35.0
4 3.8 66.3 63.3 62.5 59.5 56.0 53.0 23.0 67.0 66.2 40.0 23.0
8 5.3 61.8 57.3 56.5 55.5 49.7 46.7 24.5 67.0 58.2 40.0 16.9
16 7.5 57.2 54.2 49.6 46.6 43.9 40.9 25.0 67.0 54.1 38.0 10.9
31.25 10.5 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67.0 48.3 35.1
62.5 15.0 48.4 45.4 33.4 30.4 31.9 28.9 21.5 65.6 42.3 32.0
100 19.1 45.3 42.3 26.2 23.2 28.0 25.0 20.1 62.5 38.2 30.0
125 21.5 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61.0 36.3 29.0
200 27.6 40.8 37.8 13.2 10.2 22.0 19.0 18.0 58.0 32.2 27.0
250 31.1 39.3 36.3 8.2 5.2 19.8 16.8 17.3 56.5 30.2 26.0
300 34.3 38.1 35.1 3.8 0.8 18.5 15.5 17.3 55.3 28.7 25.2
500 45.3 34.8 31.8 14.0 11.0 17.3 52.0 24.2 23.0
600 50.1 33.6 30.6 12.4 9.4 17.3 50.8 22.6
650 52.3 33.1 30.1 11.7 8.7 17.3 50.3 21.9

Notes du tableau des hautes fréquences

Gaine marquée de façon séquentielle. Les limites pour 1 MHz, 600 MHz et 650 MHz sont données à titre indicatif uniquement.

Température

Operating Installation
-20°C to +60°C 0°C to +50°C

Rayon de courbure

Installation Min.
50 mm (2.0 in)

Tension de traction maximum

110 N (25 lbf)

Poids câble en vrac

52 kg/km (35 lb/1000 pi)

Environnement compatible

Intérieur, intérieur, non-halogéné

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité IEEE

PoE : IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Normes européennes sans halogène

IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µ S/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Notes

Essai de pliage à froid : -30℃ x 4 h, aucune fissure

Mise à jour et révision

Numéro de révision : 0.72 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.72 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Longueur
10GA24 010305M Noir 305 m
10GA24 006305M Bleu 305 m
10GA24 008305M Gris 305 m
10GA24 005305M Vert 305 m
10GA24 003305M Orange 305 m
10GA24 2SP305M Rose 305 m
10GA24 002305M Rouge 305 m
10GA24 009305M Blanc 305 m
10GA24 004305M Jaune 305 m
