Numéro de produit: 10GX12

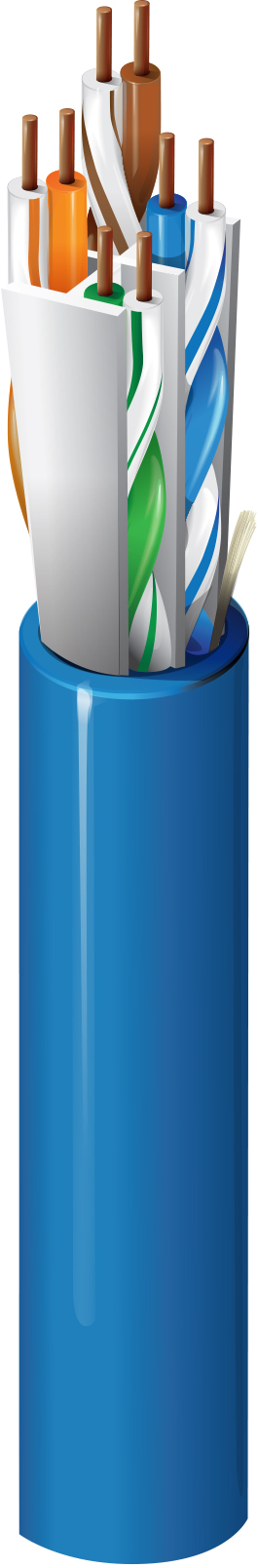

Câble amélioré 10GX catégorie 6A, 4 paires, U/UTP, CMR

Câble horizontal 10GX catégorie 6A pour locaux renforcés (625 MHz), 4 paires, conducteurs en cuivre nu massif 23 AWG, U/UTP, Riser-CMR, gaine PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
10GX12
5 de 5

Spécifications

Expand All

Applications recommandées

Câble horizontal sur site, Ethernet jusqu'à 10GBASE-T, HDBaseT, PoE++, PoE+, PoE

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Gaine extérieure

Separator Material Nom. Diameter Ripcord
Double H Cross-Web (Patented RoundFlex®) PVC - Polyvinyl Chloride 0.295 in (7.49 mm) Yes

Diamètre total du câble (nominal)

7,49 mm (0,295) po

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
74 Ohm/km (23 Ohm/1000ft) 50 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop. Typical Delay Skew
100 MHz 537.6 ns/100m 45 ns/100m 64% 35 ns/100m

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. PSNEXT [dB] Min. PSACR [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 dB/100m 73.3 71.2 68.8 20.0 100 ± 15 100 ± 15 67.0 67.0 40.0 35.0
4 3.8 dB/100m 64.3 60.5 56.8 23.0 100 ± 15 100 ± 10 67.0 67.0 40.0 23.0
8 5.3 dB/100m 59.8 54.4 50.7 24.5 100 ± 15 100 ± 10 67.0 61.1 40.0 16.9
10 5.9 dB/100m 58.3 52.4 48.8 25.0 100 ± 15 100 ± 10 67.0 59.2 40.0 15.0
16 7.5 dB/100m 55.2 47.8 44.7 25.0 100 ± 15 100 ± 10 67.0 55.1 40.0 10.9
20 8.4 dB/100m 53.8 45.4 42.8 25.0 100 ± 15 100 ± 10 67.0 53.2 38.0 9.0
25 9.4 dB/100m 52.3 43.0 40.8 24.3 100 ± 15 100 ± 10 67.0 51.2 36.0 7.0
31.25 10.5 dB/100m 50.9 40.4 38.9 23.6 100 ± 15 100 ± 10 67.0 49.3 35.1
62.5 15.0 dB/100m 46.4 31.4 32.9 21.5 100 ± 15 100 ± 10 66.6 43.3 32.0
100 19.1 dB/100m 43.3 24.2 28.8 20.1 100 ± 15 100 ± 10 63.5 39.2 30.0
200 27.6 dB/100m 38.8 11.2 22.8 18.0 100 ± 22 100 ± 10 59.0 33.2 27.0
250 31.1 dB/100m 37.3 6.3 20.8 17.3 100 ± 32 100 ± 10 57.5 31.2 26.0
300 34.3 dB/100m 36.1 1.9 19.3 16.8 100 ± 32 100 ± 10 56.3 29.7 25.2
350 37.2 dB/100m 35.1 17.9 16.3 100 ± 32 100 ± 10 55.3 28.3 24.6
400 40.1 dB/100m 34.3 16.8 15.9 100 ± 32 100 ± 10 54.5 27.2 24.0
450 42.7 dB/100m 33.5 15.7 15.5 100 ± 32 100 ± 10 53.7 26.1 23.5
500 45.3 dB/100m 32.8 14.8 15.2 100 ± 32 100 ± 10 53.0 25.2 23.0
550 47.7 dB/100m 32.2 14.0 14.9 100 ± 32 100 ± 10 52.4 24.4
600 50.1 dB/100m 31.6 13.2 14.7 100 ± 32 100 ± 10 51.8 23.6
625 51.2 dB/100m 31.4 12.9 14.5 100 ± 32 100 ± 10 51.6 23.3
750 56.7 dB/100m 30.2 11.3 14.0 50.4 21.7
860 61.2 dB/100m 29.3 10.1 13.6 49.5 20.5

Voltage

UL Voltage Rating
300 V (CMR), 300 V (CL3R)

Température

UL Temperature Operating Installation Storage
90°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.25 in (31.8 mm) 3.0 in (76 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

36 lb/1000 pi

Environnement compatible

Colonne montante, intérieur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

Colonne montante UL 1666, FT4, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMR, CMR-LP (0,5A), CL3R-LP (0,5A)

Conformité CEC / C(UL)

CMR

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité CENELEC

Classe de ségrégation selon EN50174-2 = a

Conformité aux directives européennes

Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

10GX13

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 625 MHz servent uniquement à des fins techniques. 0,295" Dimension du câble selon le diamètre équivalent TIA 6@1. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0.

Mise à jour et révision

Numéro de révision : 0.595 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.595 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
10GX12 0101000 Noir Bobine 1,000 pi 612825102168
10GX12 0101500 Noir Bobine 1,500 pi 612825102175
10GX12 0061000 Bleu Bobine 1,000 pi 612825102106
10GX12 0062500 Bleu Bobine 2,500 pi 612825102113
10GX12 0081000 Gris Bobine 1,000 pi 612825102137
10GX12 0051000 Vert Bobine 1,000 pi 612825102090
10GX12 0031000 Orange Bobine 1,000 pi 612825102069
10GX12 0071000 Violet Bobine 1,000 pi 612825102120
10GX12 0021000 Rouge Bobine 1,000 pi 612825102052
10GX12 0091000 Blanc Bobine 1,000 pi 612825102144
10GX12 0091500 Blanc Bobine 1,500 pi 612825102151
10GX12 0041000 Jaune Bobine 1,000 pi 612825102076
10GX12 0041500 Jaune Bobine 1,500 pi 612825102083
