Numéro de produit : 10GX53F

Câble amélioré catégorie 6A 10GX, 4 paires, F/UTP, CMP

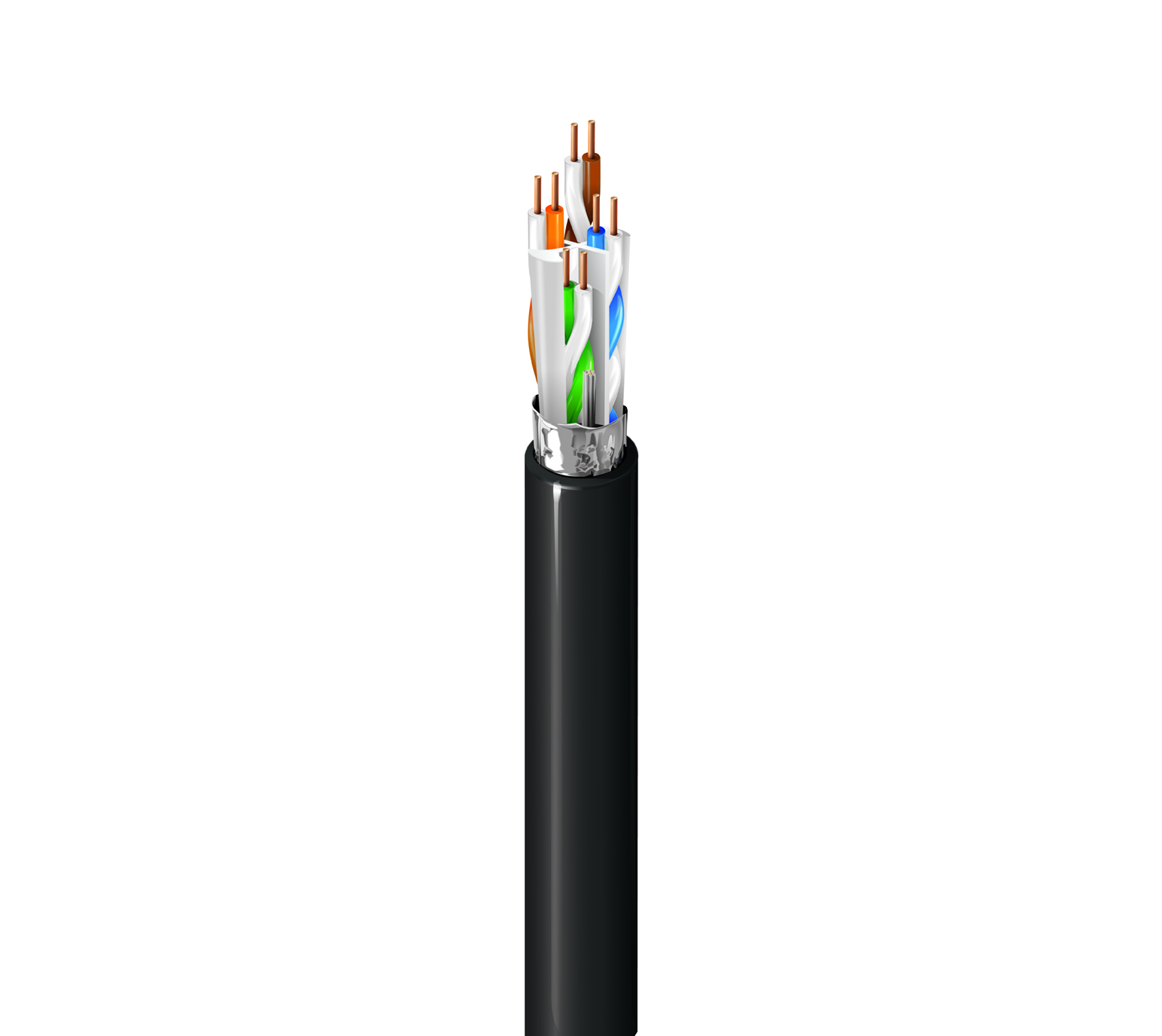

10GX, câble horizontal local amélioré de catégorie 6A (625MHz), 4 paires, conducteurs en cuivre brut solide 23 AWG, blindage par feuille d'aluminium F/UTP, Plénum-CMP, gaine Flamarrest® PVC-LS

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
10GX53F
  • 10GX53F
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Câble horizontal pour locaux, Ethernet de 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Surveillance, HDBaseT, PoE++, PoE+, PoE, Environnements bruyants

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents.

Conducteur

Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4

isolation

Matériel Code couleur
FEP – Éthylène propylène fluoré Blanc et bleu, blanc et orange, blanc et vert, blanc et marron

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 26 AWG (7x34)

Gaine extérieure

Séparateur Matériel Nom commercial du matériau Diamètre nominale
Élément central (EquiSpline® breveté) PVC – Chlorure de polyvinyle Flamarrest® 6,99 mm (0,275 po)

Diamètre total du câble (nominal)

6,99 mm (0,275 po)

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 90 pF/100 m

Délai

Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 68 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) PSNEXT min. [dB] PSACR min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,1 dB/100 m 73,3 71,2 68,8 20,0 100 ± 15 105 ± 10 77,0 77,0 40,0 35,0
4 3,8 dB/100 m 64,3 60,5 56,8 23,0 100 ± 15 100 ± 15 77,0 76,2 40,0 23,0
8 5,3 dB/100 m 59,8 54,4 50,7 24,5 100 ± 15 100 ± 15 77,0 70,1 40,0 16,9
10 5,9 dB/100 m 58,3 52,4 48,8 25,0 100 ± 15 100 ± 15 77,0 68,2 40,0 15,0
16 7,5 dB/100 m 55,2 47,8 44,7 25,0 100 ± 15 100 ± 15 77,0 64,1 38,0 10,9
20 8,4 dB/100 m 53,8 45,4 42,8 25,0 100 ± 15 100 ± 15 77,0 62,2 37,0 9,0
25 9,4 dB/100 m 52,3 43,0 40,8 24,3 100 ± 15 100 ± 15 77,0 60,2 36,0 7,0
31,25 10,5 dB/100 m 50,9 40,4 38,9 23,6 100 ± 15 100 ± 10 77,0 58,3 35,1
62,5 15,0 dB/100 m 46,4 31,4 32,9 21,5 100 ± 15 100 ± 10 77,0 52,3 32,0
100 19,1 dB/100 m 43,3 24,2 28,8 20,1 100 ± 15 100 ± 10 72,5 48,2 30,0
200 27,6 dB/100 m 38,8 11,2 22,8 18,0 100 ± 22 100 ± 10 68,5 42,2 27,0
250 31,1 dB/100 m 37,3 6,3 20,8 17,3 100 ± 32 100 ± 10 66,5 40,2 26,0
300 34,3 dB/100 m 36,1 1.9 19,3 16,8 100 ± 32 100 ± 10 65,3 38,7 25,2
350 37,2 dB/100 m 35,1 17,9 16,3 100 ± 32 100 ± 10 64,3 37,3 24,6
400 40,1 dB/100 m 34,3 16,8 15,9 100 ± 32 100 ± 10 63,5 36,2 24,0
450 42,7 dB/100 m 33,5 15,7 15,5 100 ± 32 100 ± 10 62,7 35,1 23,5
500 45,3 dB/100 m 32,8 14,8 15,2 100 ± 32 100 ± 10 62,0 34,2 23,0
550 47,7 dB/100 m 32,2 14,0 14,9 100 ± 32 100 ± 10 62,4 34,4
600 50,1 dB/100 m 31,6 13,2 14,7 100 ± 32 100 ± 10 61,8 33,6
625 51,2 dB/100 m 31,4 12,9 14,5 100 ± 32 100 ± 10 61,6 33,3
750 56,7 dB/100 m 30,2 11,3 14,0 100 ± 32 100 ± 10 60,4 31,7
860 61,2 dB/100 m 29,3 10,1 13,6 100 ± 32 100 ± 10 59,5 30,5

Voltage

Tension nominale UL
300 V (CMP), 300 V (CL3P)

Température

Température UL Température de service Installation Stockage
105° C -20° C à +75° C De 0° C à +50° C -20° C à +75° C

Rayon de courbure

Stationnaire min. Installation min.
2,25 po (57,2 mm) 2,75 po (69,9 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

38 livres/1000 pi

Environnement compatible

Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), FT6, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMP, CMP-LP (0,7A), CL3P-LP (0,7A)

Conformité CEC / C(UL)

CMP

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Autre(s) norme(s) de conformité

NFPA 130

Numéro non-plénum

10GX52F

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 625 MHz concernent uniquement les informations techniques. L'impression comprend des séquences descendantes/marquages de compteurs de longueur de mise en place max à 0.

Mise à jour et révision

Numéro de révision : 0.394 Date de révision : 29-04-2024

Mise à jour et révision

Numéro de révision : 0.394 Date de révision : 29-04-2024

Références des pièces

Article n° Couleur UPC
10GX53F 0101000 Noir 612825377795
10GX53F D151000 Bleu 612825377757
10GX53F 0081000 Gris 612825377771
10GX53F 0091000 Blanc 612825377788
10GX53F 0041000 Jaune 612825377764
