Numéro de produit : 10GXM13

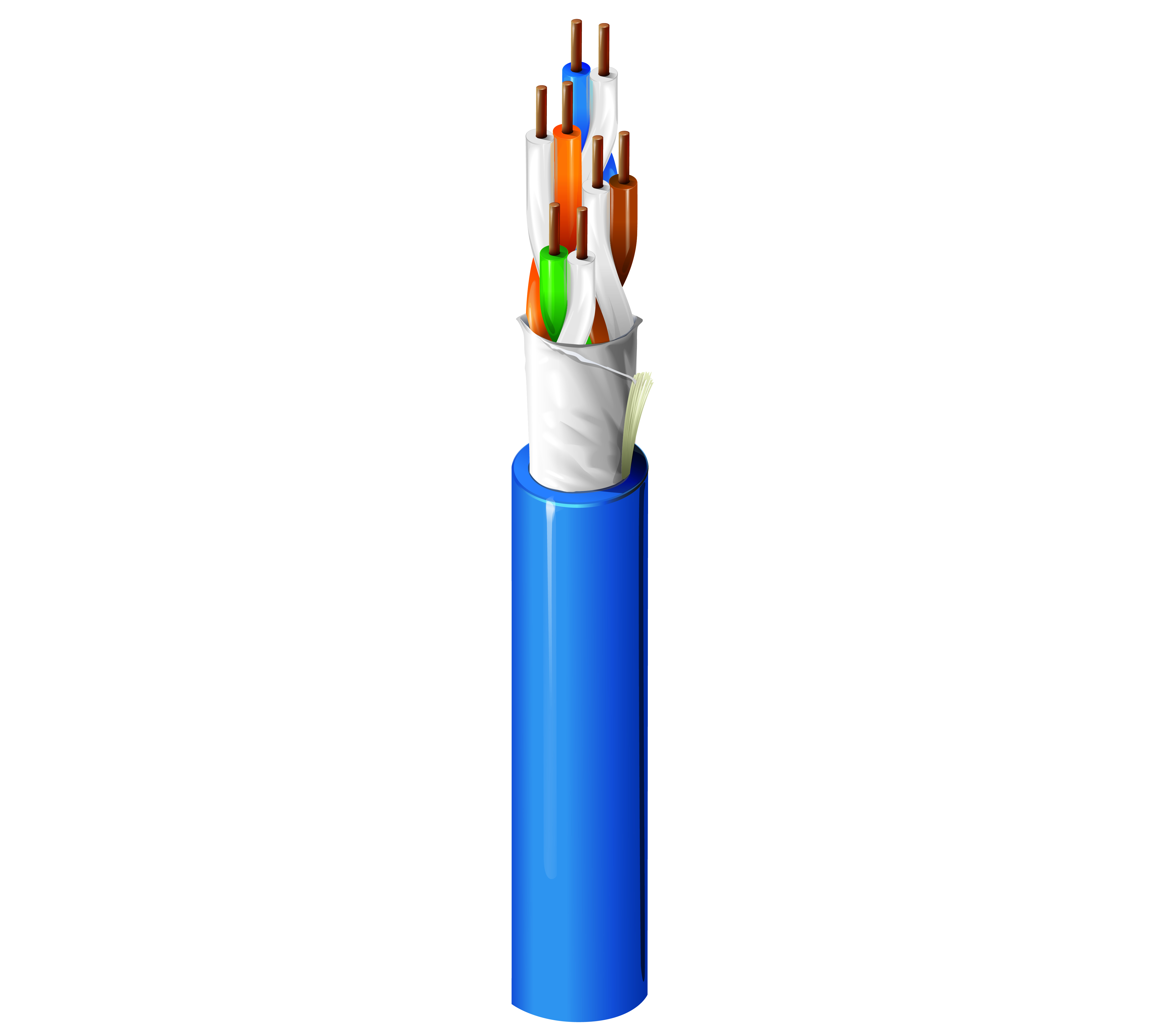

Câble 10GXM (0.230") de catégorie 6A, 4 paires, U/UTP, CMP

Câble horizontal pour locaux 10GXM (0,230 po de diamètre) catégorie 6A (500 MHz), 4 paires, conducteurs en cuivre brut solide 23 AWG, U/UTP, Plénum-CMP, gaine Flamarrest® PVC-LS

  • Disponibilité:
    Mondial
  • Statut:
    Actif
10GXM13
  • 10GXM13
1 sur 1

Spécifications

Développer tout

Applications recommandées

Câble horizontal pour locaux, Ethernet 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Réseau sans fil dans les bâtiments, petites cellules dans les bâtiments, Mobile RAN, PoE++, PoE+, PoE, HDBaseT

Conducteur

Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4

isolation

Matériel Code couleur
FEP – Éthylène propylène fluoré Blanc et bleu, blanc et orange, blanc et vert, blanc et marron

Gaine extérieure

Matériel Nom commercial du matériau Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle Flamarrest® 0,230 Oui

Tableau de notes

Noyau enveloppé avec la technologie de barrière EquiBlock™

Diamètre total du câble (nominal)

0,230

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum Impédance caractéristique nominale
93,8 Ohm/km (28,6 Ohm/1000 pi) 330 pF/100 m 100 Ohm

Délai

Délai maximum Délai de propagation maximum Vitesse de propagation nominale
537,6 ns/100 m 45 ns/100 m 69 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion Max. (atténuation) [dB/100 m] NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,1 74,3 72,3 72,2 70,2 67,8 64,8 20,0 100 ± 15 105 ± 10 67,0 67,0 40,0 35,0
4 3,8 65,3 63,3 61,5 59,5 55,8 52,8 23,0 100 ± 15 105 ± 10 67,0 66,2 40,0 23,0
8 5,3 60,8 58,8 55,4 53,4 49,7 46,7 24,5 100 ± 15 105 ± 10 67,0 60,1 40,0 16,9
10 5,9 59,3 57,3 53,4 51,4 47,8 44,8 25,0 100 ± 15 105 ± 10 67,0 58,2 40,0 15,0
16 7,5 56,2 54,2 48,8 46,8 43,7 40,7 25,0 100 ± 15 105 ± 10 67,0 54,1 38,0 10,9
20 8,4 54,8 52,8 46,4 44,4 41,8 38,8 25,0 100 ± 15 105 ± 10 67,0 52,2 37,0 9,0
25 9,4 53,3 51,3 44,0 42,0 39,8 36,8 24,3 100 ± 15 105 ± 10 67,0 50,2 36,0 7,0
31,25 10,5 51,9 49,9 41,4 39,4 37,9 34,9 23,6 100 ± 15 105 ± 10 67,0 48,3 35,1 5,1
62,5 15,0 47,4 45,4 32,4 30,4 31,9 28,9 21,5 100 ± 15 105 ± 10 65,6 42,3 32,0
100 19,1 44,3 42,3 25,2 23,2 27,8 24,8 20,1 100 ± 15 105 ± 10 62,5 38,2 30,0
200 27,6 39,8 37,8 12,2 10,2 21,8 18,8 18,0 100 ± 22 100 ± 10 58,0 32,2 27,0
250 31,1 38,3 36,3 7,3 5,3 19,8 16,8 17,3 100 ± 32 100 ± 10 56,5 30,2 26,0
300 34,3 37,1 35,1 2,9 0,9 18,3 15,3 16,8 100 ± 32 100 ± 10 55,3 28,7 25,2
350 37,2 36,1 34,1 16,9 13,9 16,3 100 ± 32 100 ± 10 54,3 27,3 24,6
400 40,1 35,3 33,3 15,8 12,8 15,9 100 ± 32 100 ± 10 53,5 26,2 24,0
450 42,7 34,5 32,5 14,7 11,7 15,5 100 ± 32 100 ± 10 52,7 25,1 23,5
500 45,3 33,8 31,8 13,8 10,8 15,2 100 ± 32 100 ± 10 52,0 24,2 23,0

Voltage

Tension nominale UL
300 V (CMP)

Température

Température UL Température de service Stockage
105° C -20° C à +75° C -20° C à +75° C

Tableau de notes

25 livres

Rayon de courbure

Flexion minimale
25 mm (1 po)

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité NEC / UL

Article 800, CMP, CMP-LP (0.7A)

Conformité CEC / C(UL)

CMP

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

CEI 11801-1<multisep/>CEI 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2024-06-07UE

Conformité APAC

China RoHS II (GB/T 26572-2011)

Autre(s) norme(s) de conformité

c(UL)us Listed

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0.

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 30-05-2025

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 30-05-2025
