10GXW52

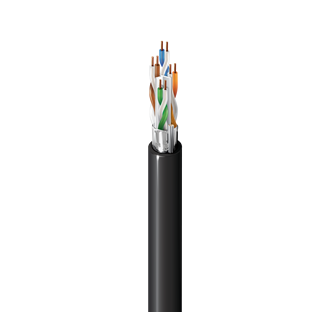

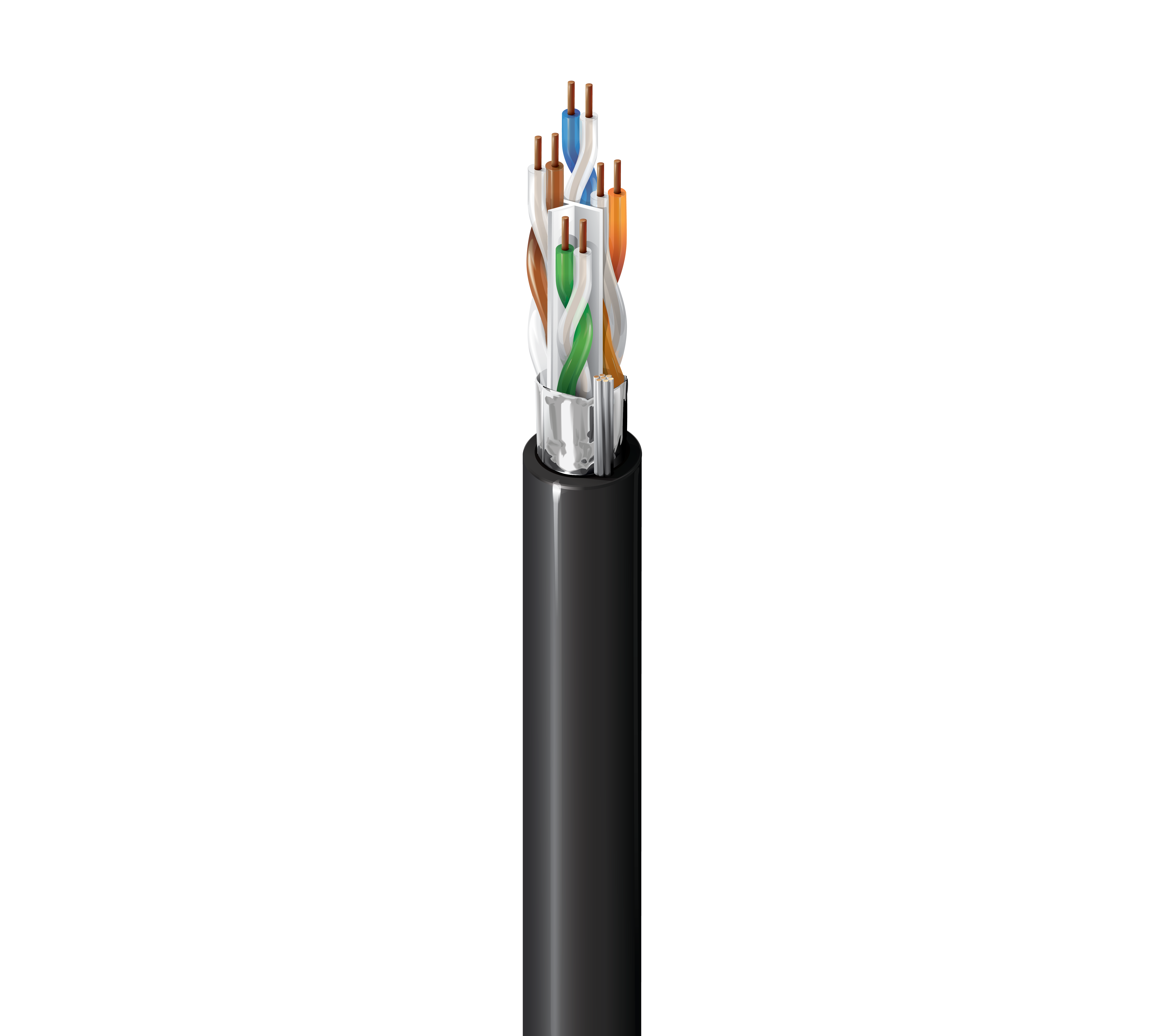

Câble de catégorie 6A 10GXW (0,265 po), 4 paires, F/UTP, CMR

...
Câble horizontal amélioré pour locaux 10GXW catégorie 6A (500 MHz), 4 paires, conducteurs en cuivre brut solide 23 AWG, blindage par feuille d'aluminium F/UTP, colonne montante-CMR, gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Câble horizontal pour locaux, Ethernet de 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Surveillance, HDBaseT, PoE++, PoE+, PoE, Environnements bruyants

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
PO – Polyoléfine Blanc et bleu, blanc et orange, blanc et vert, blanc et marron
Blindage extérieur
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Gaine extérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 6,73 mm (0,265 po)
Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 45 pF/100 m
Délai
Délai maximum Vitesse de propagation nominale
537,6 ns/100 m 70 %
Voltage
Tension nominale UL
300 V (CMR), 300 V (CL3R)
Caractéristiques mécaniques
Température
Température UL Température de service Stockage
90° C -20° C à +75° C -20° C à +75° C
Rayon de courbure
Installation min.
2,65 po (67,3 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

37 livres/1000 pieds

Normes et conformité

Environnement compatible

Colonne montante, intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666, FT4

Conformité CEC / C(UL)

CMR

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur les tests de câble et une performance représentative au sein d'un système typique.

Historique

Mise à jour et révision

Numéro de révision : 0.9 Date de révision : 12-12-2023
