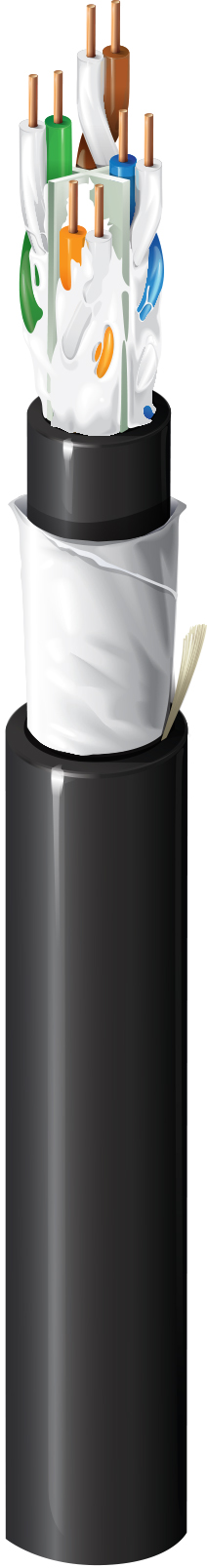

Câble de catégorie 6A-OSP6AU

Câble industriel Datatuff catégorie 6A (500 MHz), homologué OSP, 4 paires, conducteurs en cuivre nu massif 23 AWG, U/UTP, gaine intérieure en polyoléfine, rempli de gel, gaine extérieure en polyoléfine

Disponibilité:

Amériques
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble horizontal OSP pour installations extérieures, Ethernet jusqu'à 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, HDBaseT
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

isolation

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

Gaine intérieure

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.260 in (6.60 mm)	Yes

Blocage de l'eau	Rempli de gel

Gaine extérieure

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented X-Spline®), EquiBlock™ Barrier Technology	PE - Polyethylene	0.355 in (9.02 mm)	Yes

Diamètre total du câble (nominal)	9,02 mm (0,355) po

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

Délai

Frequency	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	45 ns/100m	65%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation) [dB/100m]	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1	74.3	72.3	72.2	70.2	67.8	64.8	20.0	105 +/- 10	115 +/- 15	67.0	67.0	40.0	35.0
4	3.8	65.3	63.3	61.5	59.5	55.8	52.8	23.0	105 +/- 10	100 +/- 7	67.0	66.2	40.0	23.0
8	5.3	60.8	58.8	55.4	53.4	49.7	46.7	24.5	100 +/- 22	100 +/- 7	67.0	60.1	40.0	16.9
10	5.9	59.3	57.3	53.4	51.4	47.8	44.8	25.0	100 +/- 22	100 +/- 7	67.0	58.2	40.0	15.0
16	7.5	56.2	54.2	48.8	46.8	43.7	40.7	25.0	100 +/- 22	100 +/- 7	67.0	54.1	38.0	10.9
20	8.4	54.8	52.8	46.4	44.4	41.8	38.8	25.0	100 +/- 22	100 +/- 7	67.0	52.2	37.0	9.0
25	9.4	53.3	51.3	44.0	42.0	39.8	36.8	24.3	100 +/- 22	100 +/- 7	67.0	50.2	36.0	7.0
31.25	10.5	51.9	49.9	41.4	39.4	37.9	34.9	23.6	100 +/- 22	100 +/- 7	67.0	48.3	35.1	5.1
62.5	15.0	47.4	45.4	32.4	30.4	31.9	28.9	21.5	100 +/- 22	100 +/- 7	65.6	42.3	32.0
100	19.1	44.3	42.3	25.2	23.2	27.8	24.8	20.1	100 +/- 22	100 +/- 7	62.5	38.2	30.0
200	27.6	39.8	37.8	12.2	10.2	21.8	18.8	18.0	100 +/- 22	100 +/- 7	58.0	32.2	27.0
250	31.1	38.3	36.3	7.3	5.3	19.8	16.8	17.3	100 +/- 32	100 +/- 7	56.5	30.2	26.0
300	34.3	37.1	35.1	2.9	0.9	18.3	15.3	16.8	100 +/- 32	100 +/- 7	55.3	28.7	25.2
350	37.2	36.1	34.1			16.9	13.9	16.3	100 +/- 32	100 +/- 7	54.3	27.3	24.6
400	40.1	35.3	33.3			15.8	12.8	15.9	100 +/- 32	100 +/- 7	53.5	26.2	24.0
450	42.7	34.5	32.5			14.7	11.7	15.5	100 +/- 32	100 +/- 7	52.7	25.1	23.5
500	45.3	33.8	31.8			13.8	10.8	15.2	100 +/- 32	100 +/- 7	52.0	24.2	23.0

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-40°C To +75°C	-40°C To +60°C	-40°C To +75°C

Rayon de courbure

Stationary Min.	Installation Min.
3.0 in (76 mm)	3.75 in (95.3 mm)

Tension de traction maximum	11 kg (25 livres)
Poids câble en vrac	48 lb/1000 pi (71 kg/km)

Normes et conformité

Environnement compatible	Résistance extérieure, résistance à la lumière, aérien – lorsqu'il est pris en charge par un fil porteur.
Conformité CPR	CPR Euroclass : Fca; classe CPR UKCA : Fca
Conformité ICEA	S-116-732, S-56-434, S-99-689, S-100-685
Conformité IEEE	IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
Conformité NEMA	ANSI/NEMA WC-66
Catégorie de données	Catégorie 6A
Conformité normes TIA/EIA	ANSI/TIA-568,2-D, catégorie 6A
Conformité ISO/IEC	ISO/IEC 11801-1, IEC 61156-5
Conformité CENELEC	Classe de ségrégation selon EN50174-2 = a
Conformité aux directives européennes	Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Le câble n'est pas garanti conforme à la spécification TIA 568.2 pour les retards supérieurs à 90 m. L'impression comprend des marquages de longueur/mètre décroissants de la longueur maximale de mise en place à 0. Entièrement étanche à l'eau. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. Une protection supplémentaire contre l'écrasement et les impacts comprendrait le blindage des câbles, l'installation dans un conduit ou l'installation avec des barrières supérieures conformément au bulletin technique Belden T/8-6. Belden recommande d'utiliser un point de démarcation d'entrée lors de la transition à l'intérieur des bâtiments avec des câbles OSP remplis de gel en raison de la conception du câble contenant du gel spécifique pour les environnements extérieurs humides. Le point de transition proposé est le coupleur à noyau du REVConnect, numéro de référence RVACPKUBK-S1.
