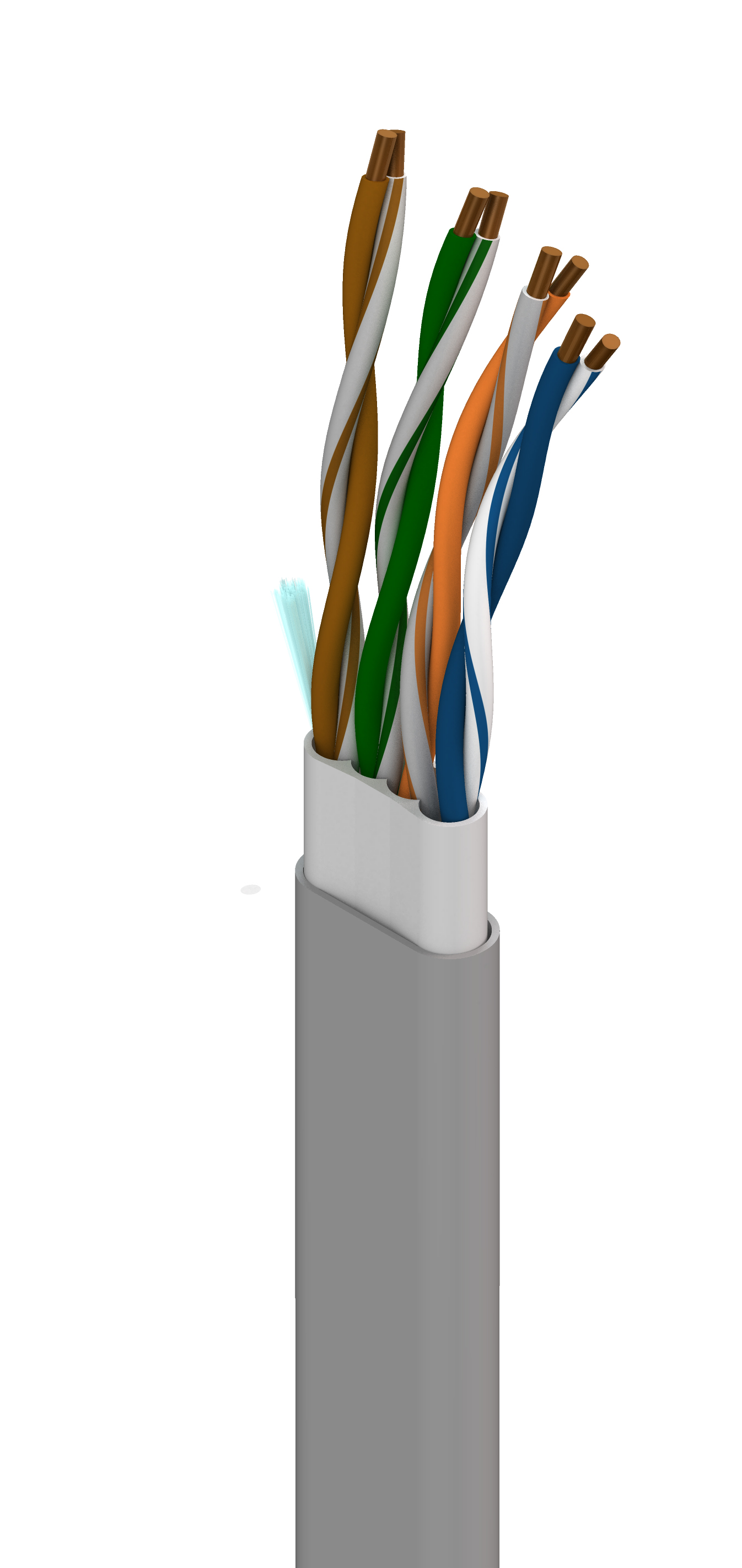

11872A

DataTuff® 6, BC plein 4 paires collées n° 24, isolation PO, gaine en PVC, gaine en PVC, CMR

...
Câble Ethernet industriel Cat 6, 4 paires collées 24 AWG (plein) cuivre brut, Isolation PO, gaine intérieure en PVC, gaine extérieure en PVC, CMR
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc.

Caractéristiques physiques (complètes)
Conducteur
Élément AWG Câblé Matériel Diamètre nominal Nombre de paires
Paire(s) 23 Uni BC – Cuivre brut 0,022 po 4

Nombre de conducteurs

8

Nombre total de paires

4

isolation
Élément Matériel Diamètre nominal Épaisseur de paroi nominale
Paire(s) PO – Polyoléfine 0,043 po 0,01 po

Paire collée

Oui

Nuancier
Nombre Couleur
1 Bleu et blanc/bleu
2 Orange et blanc/orange
3 Vert et blanc/vert
4 Marron et blanc/marron
Gaine intérieure
Matériel Diamètre nominal Fil de déchirement
PVC – Chlorure de polyvinyle 0,365 x 0,165 po Oui
Gaine extérieure
Matériel Diamètre nominal Épaisseur de paroi nominale Fil de déchirement
PVC – Chlorure de polyvinyle 0,475 x 0,265 po 0,035 po Oui
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu maximum du conducteur Déséquilibre DCR max.
23,2 Ohm/1000 pi 3 %
Capacité
Déséquilibre de la capacité maximum Capacité mutuelle nominale
49,2 pF/pi 15 pF/pi
Délai
Délai maximum Délai de propagation maximum Vitesse de propagation nominale (VP) [%]
510 ns/100 m 25 ns/100 m 70 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) Impédance ajustée max./min.
1 MHz 1,9 dB/100 m 74,3 dB 72,3 dB 72,4 dB 70,4 dB 67,8 dB 64,8 dB 20 dB 100 ± 12 Ohm 100 ± 15 Ohm
4 MHz 3,7 dB/100 m 65,3 dB 63,3 dB 61,6 dB 59,6 dB 55,7 dB 52,7 dB 23 dB 100 ± 12 Ohm 100 ± 15
8 MHz 5,3 dB/100 m 60,3 dB 58,8 dB 55,5 dB 53,5 dB 49,7 dB 46,7 dB 24,5 dB 100 ± 12 Ohm 100 ± 15
10 MHz 5,9 dB/100 m 59,3 dB 57,3 dB 53,4 dB 51,4 dB 47,8 dB 44,8 dB 25 dB 100 ± 12 Ohm 100 ± 15
16 MHz 7,5 dB/100 m 56,3 dB 54,3 dB 48,7 dB 46,7 dB 43,7 dB 40,7 dB 25 dB 100 ± 12 Ohm 100 ± 8
20 MHz 8,4 dB/100 m 54,8 dB 52,8 dB 46,4 dB 44,4 dB 41,7 dB 38,7 dB 25 dB 100 ± 12 Ohm 100 ± 8
25 MHz 9,5 dB/100 m 53,4 dB 51,4 dB 43,9 dB 41,9 dB 39,8 dB 36,8 dB 24,3 dB 100 ± 15 Ohm 100 ± 8
31,25 MHz 10,6 dB/100 m 51,9 dB 49,9 dB 41,2 dB 39,2 dB 37,9 dB 34,9 dB 23,6 dB 100 ± 15 Ohm 100 ± 8
62,5 MHz 15,4 dB/100 m 47,4 dB 45,4 dB 32 dB 30 dB 31,8 dB 28,8 dB 21,5 dB 100 ± 15 Ohm 100 ± 8
100 MHz 19,8 dB/100 m 44,3 dB 42,3 dB 24,5 dB 22,5 dB 27,8 dB 24,8 dB 21 dB 100 ± 15 Ohm
155 MHz 25,1 dB/100 m 41,5 dB 39,5 dB 16,3 dB 14,3 dB 23,9 dB 20,9 dB 21 dB 100 ± 15 Ohm
200 MHz 29 dB/100 m 39,9 dB 37,9 dB 10,8 dB 10 dB 21,7 dB 18,7 dB 21 dB 100 ± 15 Ohm
250 MHz 32,8 dB/100 m 38,3 dB 36,3 dB 5,5 dB 3,5 dB 19,8 dB 16,8 dB 18 dB 100 ± 20 Ohm
300 MHz 35,2 dB/100 m 37,2 dB 34,2 dB 0,7 dB 0 dB 18,2 dB 15,2 dB 18 dB 100 ± 20 Ohm
310 MHz 37,1 dB/100 m 36,9 dB 34,9 dB 0 dB 17,9 dB 14,9 dB 18 dB 100 ± 20 Ohm
350 MHz 39,8 dB/100 m 36,2 dB 34,2 dB 16,9 dB 13,9 dB 17 dB 100 ± 22 Ohm
400 MHz 43 dB/100 m 35,3 dB 33,3 dB 15,7 dB 12,7 dB 14 dB 100 ± 32 Ohm
500 MHz 49 dB/100 m 33,8 dB 31,8 dB 13,8 dB 10,8 dB 14 dB 100 ± 32 Ohm
Voltage
Tension nominale UL
300 V RMS
Plage de température

Plage de température d'installation

-10° C à +75° C

Température nominale UL

75° C

Plage de température de fonctionnement

-25° C à +75° C

Caractéristiques mécaniques

Poids câble en vrac

59 livres/1000 pi

Tension de traction maximum

50 livres

Rayon de courbure minimum pendant l'installation

4,75 po

Rayon de cintrage minimum/axe mineur

0,1 po
Normes

Articles NEC

Article 800

Conformité NEC/(UL)

CMR

Conformité CEC/C(UL)

CMR

Conformité ISO/IEC

ISO/CEI 11801 Cat 6

CPR Euroclass

Eca

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

TIA/EIA-568B.2 Cat 6

Programmes environnementaux et autres programmes concernés

Environnement

Intérieur - colonne montante

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité ​​​​​​​CSA/C(UL)

FT4

Inflammabilité UL

Redresseur UL1666

Inflammabilité IEC

IEC 60332-1-2

Tension nominale UL

300 V RMS

Plénum/non-plénum

Plénum (oui/non)

Non

Numéros de pièces associées

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.
Notes sur le produit

Notes

Numéros brevet États-Unis 5, 606, 151 ; 5, 734, 126 ; 5, 821, 467 **Les valeurs supérieures à 350 MHz sont données à titre indicatif uniquement

Historique

Mise à jour et révision

Numéro de révision : 0.559 Date de révision : 29-04-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de conditionnement Longueur UPC
11872A 0101000 Noir Bobine 1 000 pi 612825107989
11872A 0081000 Gris Bobine 1 000 pi 612825107972
