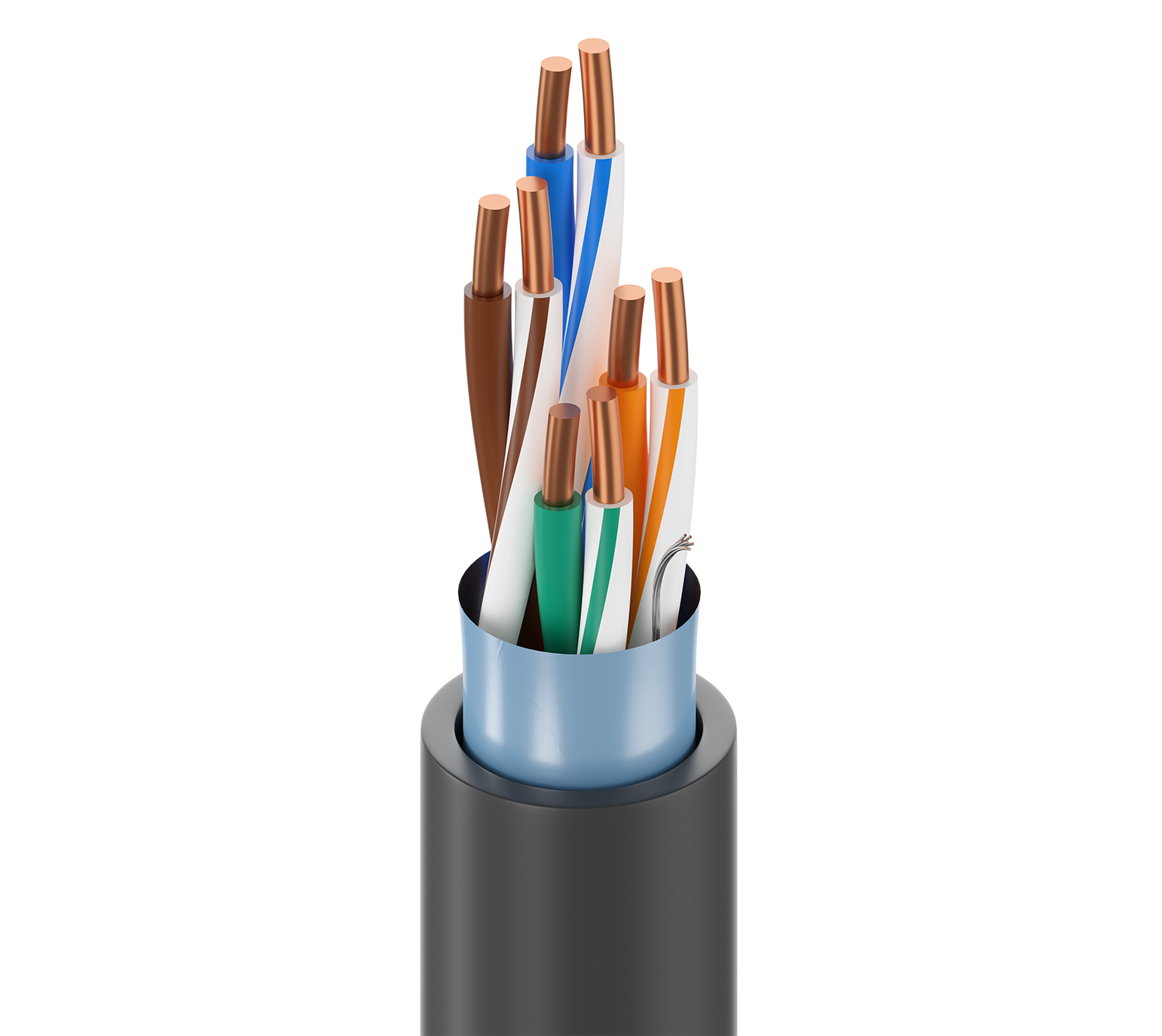

DataTuff® Cat 5e, 4 paires n° 22, BC plein, isolation PO, OS, gaine en PVC, PLTC CMR, FT4
| Applications recommandées | câbles à puissance limitée, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents. |
| Élément | Taille | Câblé | Matériel | Nombre de paires | Nombre d'éléments |
|---|---|---|---|---|---|
| Paire(s) | 22 AWG | Uni | BC – Cuivre brut | 4 | 4 |
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
|
Paire collée |
Oui |
|---|
| Type de blindage | Matériel | Couverture | Type de fil de masse |
|---|---|---|---|
| Ruban | Bi-laminé (alum+poly) | 100 % | TC 22 AWG (7x30) |
| Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 8,51 mm (0,335 po) | Non |
|
Diamètre total du câble (nominal) |
8,51 mm (0,335 po) |
|---|
| Résistance en courant continu maximum du conducteur | Capacité mutuelle maximale | Déséquilibre de la capacité maximum |
|---|---|---|
| 56,5 Ohm/km (17,2 Ohm/1000 pi) | (56 pF/m) (17 pF/pi) | 330 pF/100 m |
| Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|
| 510 ns/100 m | 25 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63 | 60 | 63,8 | 60,8 | 20 | 100 ± 15 | 100 ± 15 |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 51 | 49 | 51,7 | 48,7 | 23 | 100 ± 15 | 100 ± 15 |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46 | 43 | 45,7 | 42,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43 | 41 | 43,8 | 40,8 | 25 | 100 ± 15 | 100 ± 15 |
| 16 | 8,2 dB/100 m | 47,3 | 44,3 | 39 | 36 | 39,7 | 36,7 | 25 | 100 ± 15 | 100 ± 15 |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,7 | 34,7 | 25 | 100 ± 15 | 100 ± 15 |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31 | 28 | 33,9 | 30,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 22 | 19 | 27,8 | 24,8 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 14 | 11 | 23,8 | 20,8 | 20,1 | 100 ± 15 | |
| 155 | 28,1 dB/100 m | 32,5 | 29,5 | 4,4 | 1.4 | 19,9 | 16,9 | 18,8 | 100 ± 25 | |
| 200 | 32 dB/100 m | 30,8 | 27,8 | 4 | 1 | 17,7 | 14,7 | 18,0 | 100 ± 25 | |
| 250 | 36,9 dB/100 m | 29,3 | 26,3 | 15,8 | 12,8 | 18 | 100 ± 25 | |||
| 300 | 41,0 dB/100 m | 28,2 | 25,1 | 14,2 | 11,2 | 17,3 | 100 ± 25 | |||
| 310 | 41,8 dB/100 m | 27,9 | 24,9 | 13,9 | 10,9 | 16,8 | 100 ± 25 | |||
| 350 | 44,9 dB/100 m | 27,2 | 24,1 | 12,9 | 9,9 | 16,3 | 100 ± 25 |
| Tension nominale UL |
|---|
| 300 V RMS (PLTC, CMR, CMX extérieur), 600 V (AWM) |
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -40° C à +75° C | -25° C à +75° C | -25° C à +75° C |
| Stationnaire min. |
|---|
| 3,38 po (85,9 mm) |
|
Tension de traction maximum |
18 kg (40 livres) |
|---|---|
|
Poids câble en vrac |
43 livres/1000 pi |
|
Environnement compatible |
Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures |
|---|---|
|
Inflammabilité/réaction au feu |
Redresseur UL1666 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
CMR, PLTC |
|
Conformité AWM |
AWM 21047 |
|
Conformité CEC / C(UL) |
CMR |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Conformité ISO/IEC |
ISO/CEI 11801 Cat 5e |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Notes |
Les températures de fonctionnement sont sujettes à déclassement selon la longueur |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.358 Date de révision : 06-11-2024 |
|---|
| Article n° | Couleur | Type de présentation | Longueur | UPC |
|---|---|---|---|---|
| 7903A 0103000 | 612825421924 | |||
| 7903A 0101000 | Noir | Bobine | 1 000 pi | 612825421917 |
| 7903A 0105000 | Noir | Bobine | 5,000 pi | 612825421931 |
