Numéro de produit: SPE406

Câble DataTuff Ind SPE 40 m 1 Gbit/s 100 ohms 22 AWG SFTP PVC

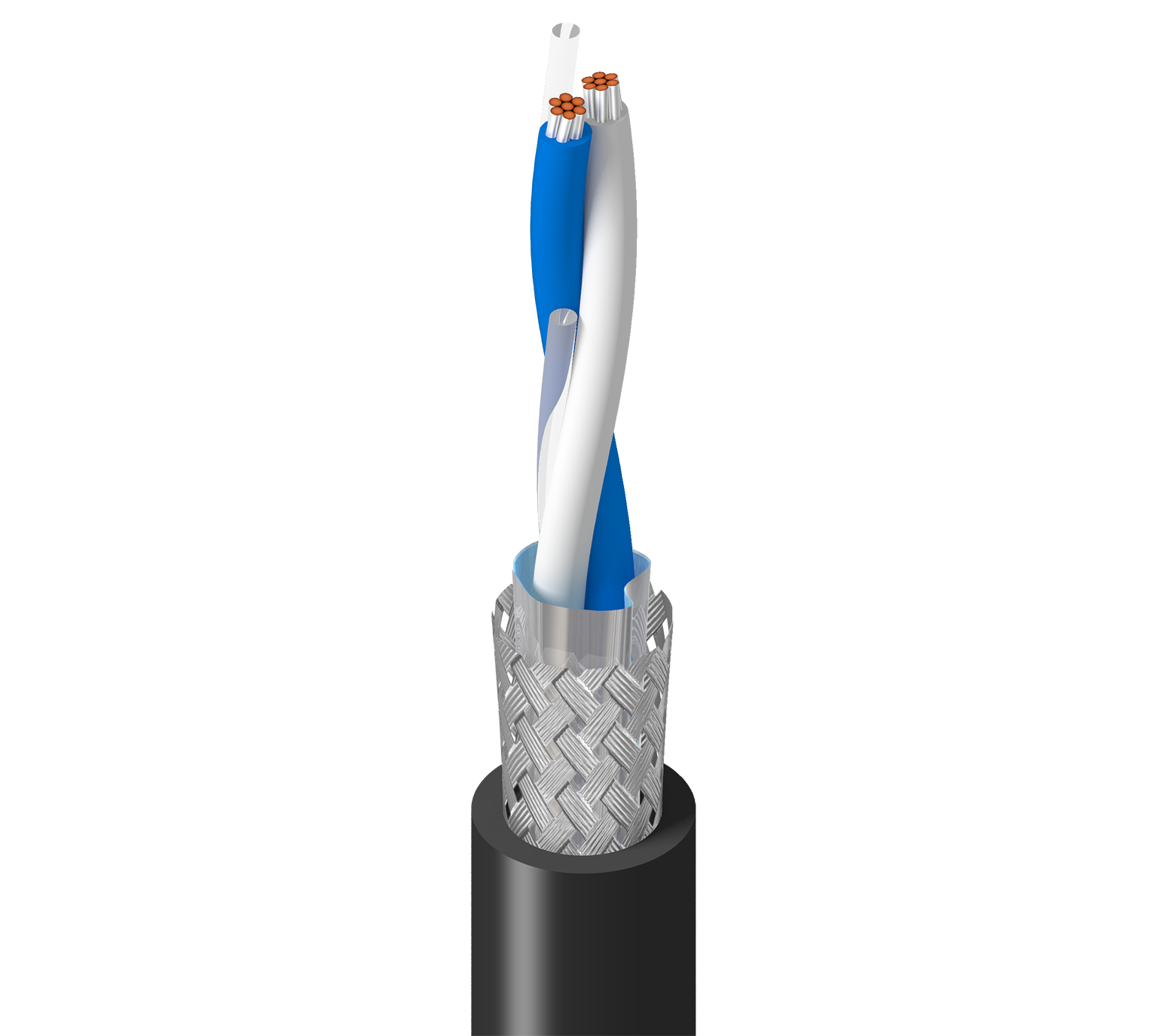

Câble Ethernet industriel DataTuff à paire unique, 40 m, 1 Gbit/s, 100 ohms, 22 AWG (toronné), cuivre étamé, isolation en mousse PE, blindage global Beldfoil® + tresse en cuivre étamé (80 %), gaine extérieure en PVC

  • Disponibilité:
    Amériques
  • Statut:
    Actif
SPE406
  • SPE406
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement bruyant, IIoT, automatisation d'usine ou de processus, caméras et appareils IP, communication de données, etc.

Conducteur

Size Stranding Material No. of Pairs
22 AWG Stranded TC - Tinned Copper 1

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.069 in (1.8 mm) White & Blue

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 80%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.201 in (5.11 mm)

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
59.4 Ohm/km (18.1 Ohm/1000ft) 1,600 pF/km

Délai

Frequency Max. Delay Max. Delay Skew
100 MHz 538 ns/100m 25 ns/100m

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Surface Transfer Impedance [mOhm/m] Min. Coupling Attenuation [dB]
1 3.1 dB/100m 20 40 40 50
4 5.6 dB/100m 23 40 28 76
8 7.8 dB/100m 24.5 36.5 21.9 93
10 8.7 dB/100m 25 35.0 20.0 100
16 11 dB/100m 25 31.9 15.9 135
20 12.3 dB/100m 25 30.5 14 155
25 13.8 dB/100m 24.2 29 12 178
30 15.1 dB/100m 23.5 27.8 10.5 200 85
60 21.4 dB/100m 20.9 23.3 5 85
100 27.8 dB/100m 19 20 5 85
200 39.7 dB/100m 16.4 15.5 5 79
250 44.6 dB/100m 15.6 14 5 77
300 49.0 dB/100m 14.9 12.8 5 75
350 53.2 dB/100m 14.3 11.8 5 74
400 57.0 dB/100m 13.8 11 5 73
450 60.7 dB/100m 13.4 10.2 5 72
500 64.1 dB/100m 13.0 9.5 5 71
550 67.5 dB/100m 12.6 8.9 5 70
600 70.7 dB/100m 12.3 8.3 5 69

Voltage

UL Voltage Rating Voltage Rating
300 V (UL AWM 2095) 300 V (IEC 61156-12)

Température

UL Temperature Operating
80°C -20°C To +80°C

Rayon de courbure

Installation Min.
2 in (51 mm)

Poids câble en vrac

10,6 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

FT2, CEI 60332-1-2

Conformité AWM

AWM 2095, AWM I A/B

Conformité IEEE

IEEE 802.3bp

Conformité ISO/IEC

IEC 61156-12

Conformité aux directives européennes

Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique.

Mise à jour et révision

Numéro de révision : 0.76 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.76 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur
SPE406 0101000 Noir Bobine 1,000 pi
SPE406 0105000 Noir Bobine 5,000 pi
SPE406 0061000 Bleu clair Bobine 1,000 pi
SPE406 0065000 Bleu clair Bobine 5,000 pi
