Numéro de produit: FD1B004LB

Intérieur/extérieur LSZH/colonne montante OM1 rupture 4 fibres

Sous-unités FX Indoor/Outdoor OM1 Breakout 4 fibres LSZH (2,0 mm) avec gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif

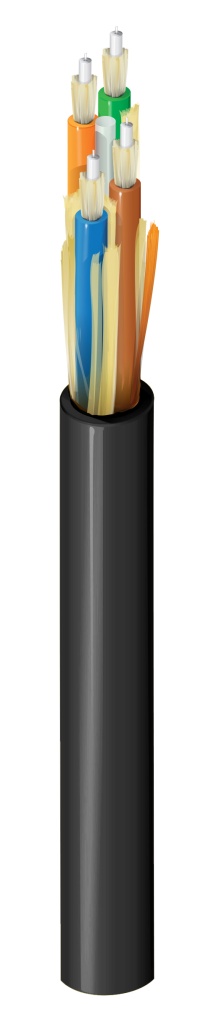

FD1B004LB
  • FD1B004LB
1 de 1

Spécifications

Expand All

Applications recommandées

Horizontal et dorsal

Type de fibre

OM1

Diamètre de noyau de la fibre

62,5/125μm µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

LSZH – low smoke zero halogen (peu de fumées, zéro halogène - retardateur de flamme)

Diamètre du tampon de fibre

900 μm µm

Nombre de fibres

4

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Nombre d'éléments de rembourrage

0

Fibres par sous-unité

1

Blocage de l'eau des sous-unités

Aramide imperméable à l'eau

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Orange

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Bande d'étanchéité

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

8,2 mm (0,321) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

2

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.25 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m --
Min. Restricted Mode Launch  220 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1330 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

17 lbs/kft (26 kg/km)

Plage de température d'installation

-20°C à + 70°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Conformité normes TIA/EIA

ANSI/ICEA S-104-696

Mise à jour et révision

Numéro de révision : 0.69 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.69 Date de révision : 31-05-2024
