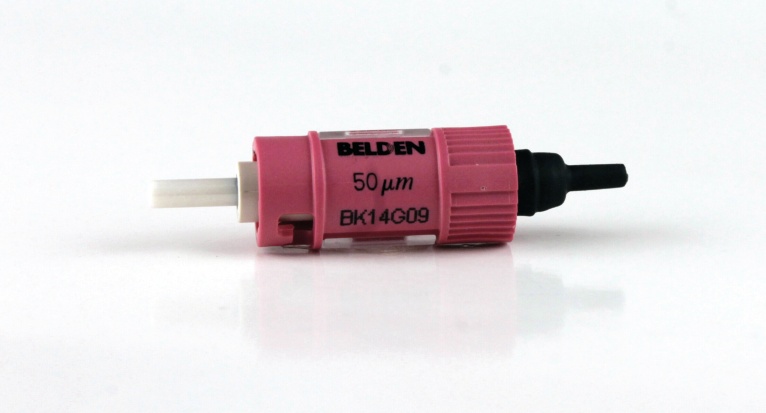

Câble à fibre optique de dérivation - FX Brilliance OM4 ST EV

Connecteur installable sur site universel FX Brilliance ST, multimode, OM4, boîtier violet Erika, 1/paquet, avec prise en charge de fibre 250 µm (à l'aide du kit de dérivation), 900 µm, 2 mm et 3 mm (à l'aide de gaines). Comprend une gaine de 900 µm, d'autres accessoires (kit de dérivation & bottes gainées) vendus séparément.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Environnement	Intérieur
Applications recommandées	Raccordement sur site de câbles à fibres optiques dans des panneaux de brassage, des répartiteurs, des prises de poste de travail pour FTTD (fibre jusqu'au bureau), des dérivations pour FTTH (fibre jusqu'au domicile) et MDU (unités d'habitation multiples).

Conception

Conception du câble à fibre optique

Fiber Type
OM4

Poids	0.004 kg

Caractéristiques mécaniques

Test	TIA 568.3-D (MM)
Intermateability Requirement	Compliant with TIA/EIA-604-3 (FOCIS 3)
Operating Temp Range	-40°C to +75°C
Storage Temp Range	-40°C to +60°C
Durability	500 cycles, less than 0.2 dB change, FOTP-21

Atténuation d'insertion maximale	0,50 dB
Atténuation d'insertion typique	0,20 dB
Réflectance minimale à 1550 nm	-30 dB

Tests mécaniques

Description

Style de raccordement	Mécanique

Durabilités jusqu'à la résiliation 1	500 cycles, changement de moins de 0,2 dB, FOTP-21

Plage de température

Plage de température de fonctionnement	-40°C à + 75°C
Plage de température de stockage	-40°C à + 60°C

Matériau du produit

Matériaux

Description	Material	Color
Boot	Rubber	Black
Protective Ferrule Cap	Plastic	Opaque
Connector Body	Plastic	Erika Violet
Ferrule	Ceramic

Normes

Conformité normes TIA/EIA	TIA 568-C.3
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	EUP 50
Liste de sécurité	ACA

Numéros de pièces associées

Pièces incluses	900 µm coffre, capuchon anti-poussière
Pièces connexes	Kit d'installation de précision FX Brilliance, bottes pour fibre gainée de 2 mm et 3 mm, kits de dérivation de 250 m à 900 m.µµ
Emballage	Emballage individuel dans un sac en plastique scellé. Vingt-cinq (25) connecteurs sont présentés dans un emballage blister résistant à la poussière et à l'humidité.

Notes sur le produit

Notes	Consultez le Guide d'installation PX105234 pour connaître les procédures d'installation. La fibre peut être brochée jusqu'à 5 fois avec le même connecteur.
