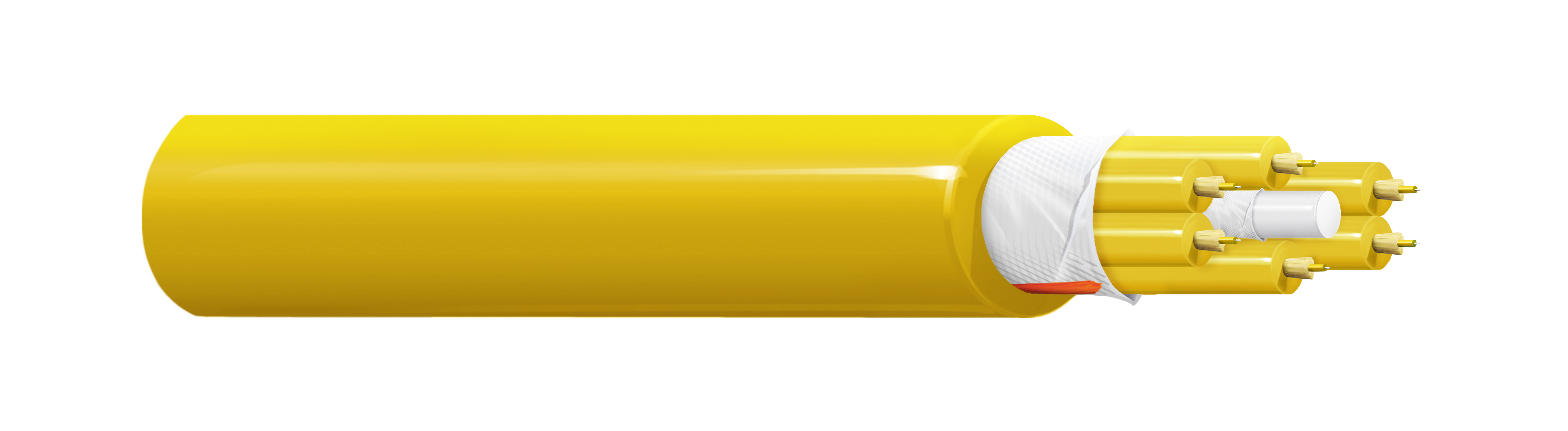

Câble de rupture à fibre optique-GUBTA02

Câble de dérivation universel (intérieur/extérieur) à structure serrée avec gaine extérieure à faible émission de fumée et zéro halogène. 2 fibres SM OS2 G.652.D & G.657.A1. Euroclasse CPR Dca.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM.

Applications recommandées

Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM.

Spécifications de la fibre

Type de fibre	OS2
Grade de fibre Acc à ITU-T	G.652D & G.657A1
Matériau tampon de fibre	LSZH – Low Smoke Zero Halogen (retardateur de flamme)
Construction de tampon de fibre	Serré
Diamètre du tampon de fibre	0.9 mm
Nombre de fibres	2
Code couleur de la fibre	Code TIA (Gxxxxxx.T) : bleu

Conception du câble

Nombre de sous-unités actives	2
Fibres par sous-unité	1
Blocage de l'eau des sous-unités	Aramide imperméable à l'eau
Diamètre sous-unité	2.1 mm
Couleur de la sous-unité	Codage TIA (Gxxxxxx.T) : bleu, orange
Type d’élément de résistance centrale	GRP
Blocage de l’eau du noyau du câble	Ruban d'étanchéité

Spécifications de la gaine extérieure

Matériau de la gaine	LSZH – Low Smoke Zero Halogen (retardateur de flamme)
Nom. Diamètre	7,2 mm (0,28 po)

Caractéristiques optiques

Wavelength	1310 nm	1550 nm	1625 nm
Max. Attenuation	0.40 dB/km	0.30 dB/km	0.30 dB/km

Caractéristiques mécaniques

Tests mécaniques

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	144 mm	IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	72 mm	IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term)		420 N (94 lbf)	IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	5 kN/m	IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	3 kN/m	IEC 60794-2-20

Poids câble en vrac	42 kg/km (28 lb/1000 pi)

Plage de température

Plage de température d'installation	-5 °C à +50 °C
Plage de température de fonctionnement	-30 °C à +70 °C
Plage de température de stockage	-30 °C à +70 °C

Normes et conformité

Environnement compatible	Intérieur/extérieur – Euroclass Dca
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass: Dca-s1,d1,a1
Conformité ISO/IEC	CEI 60794< multisep/> ISO/CEI 11801-1
Normes européennes sans halogène	IEC 60754-1 - Quantité d'halogène = zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µ S/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
