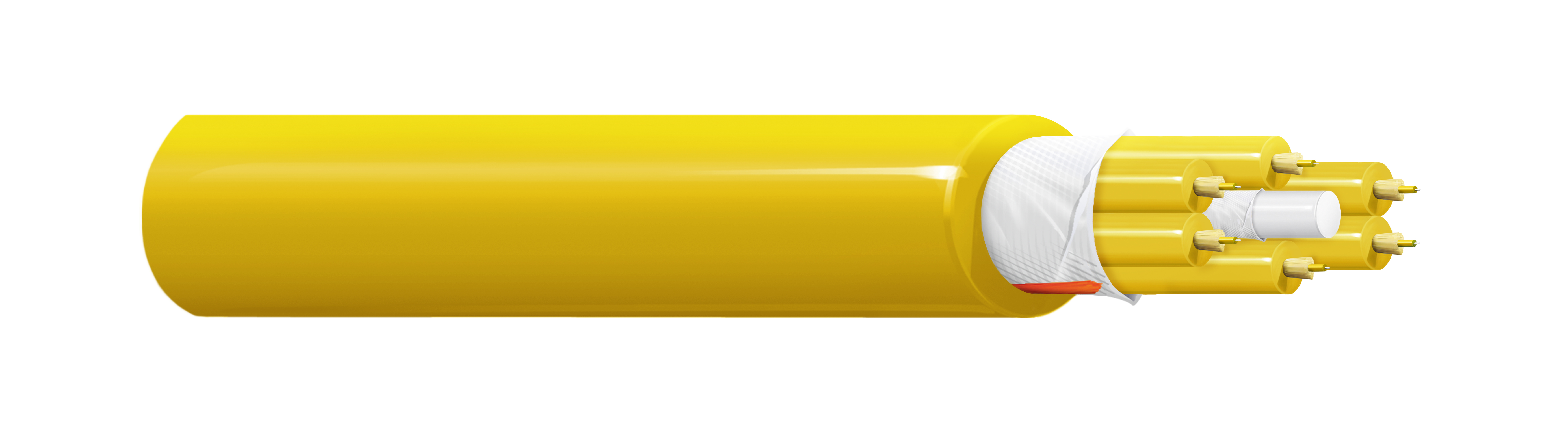

Câble de rupture à fibre optique-GUBTD08

Câble de dérivation universel (intérieur/extérieur) à structure serrée avec gaine extérieure à faible émission de fumée et zéro halogène. 8 fibres MM OM3.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Environnement	Intérieur/extérieur
Applications recommandées	Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM.

Environnement

Intérieur/extérieur

Applications recommandées

Pour une utilisation en extérieur et en intérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (colonne montante) et/ou le câblage horizontal. Pour une utilisation extérieure et intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Prend en charge toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM.

Conception

Conception du câble à fibre optique

Fiber Type	Fiber Count	Subunit Color
OM3	8	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray, White, Red, Black

Code couleur de la fibre	Code TIA (Gxxxxxx.T) : bleu

Caractéristiques du tampon

Fiber Type	Buffer Construction	Buffer Material	Buffer Diameter
OM3	Tight	LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.9 mm

Type d’élément de résistance centrale	GRP
Le noyau du câble est étanche	Oui
Blocage de l’eau du noyau du câble	Ruban d'étanchéité
Poids câble en vrac	81 kg/km

Caractéristiques des sous-unités

Nombre de sous-unités actives	8
Nombre de places de sous-unités	8
Fibres par sous-unité	1

Spécifications physiques

Type d'armure	Non armé

Caractéristiques de la gaine

Nombre de gaines	Gaine simple

Spécifications de la gaine extérieure

Gaine extérieure

Material	Nominal Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	10.0 mm	Yes

Notes du tableau de la gaine extérieure1	Couleur standard : turquoise. Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Caractéristiques optiques

Atténuation maximale à 1300 nm	0.9 dB/km
Atténuation maximale à 850 nm	2.9 dB/km

Caractéristiques mécaniques

Tests mécaniques

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	200 mm	IEC 60794-2-20
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	100 mm	IEC 60794-2-20
Cable Max. Tensile Strength Installation (Short Term)		770 N (173 lbf)	IEC 60794-2-20
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	5 kN/m	IEC 60794-2-20
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	3 kN/m	IEC 60794-2-20

Plage de température

Plage de température de fonctionnement	-30 °C à +70 °C
Plage de température d'installation	-5 °C à +50 °C
Plage de température de stockage	-30 °C à +70 °C

Matériau du produit

Classification UL/Test de combustion	Non certifié UL

Normes

IEC 60754-2 – Quantité de gaz acide halogéné – Conductivité maximum	10 µS/mm
Inflammabilité IEC	CEI 60332-1-2
IEC 60754-2 – Quantité de gaz acide halogéné – pH minimum	4.3
IEC 60754-1 – Quantité d'halogène	Zéro
IEC 61034-2 – Transmittance minimale de la densité de la fumée	60%
PORTÉE	Conforme
Conformité ISO/IEC	CEI 60794, ISO/CEI 11801-1
Protection contre les UV/la lumière du soleil	Oui
