Numéro de produit: TF-SBB-004-RI5

Usine, Intérieur+Extérieur, BO, OS2, 4f, Sous-unité 2,0 mm, AIA, Double Jkt - PVC, OFCR, Rés. Ozone-UV-Huile

Qualité usine, intérieur/extérieur, dérivation, OS2, 4 fibres, sous-unités 2,0 mm 900 µm, blindage interlock en aluminium, double gaine (PVC, OFCR), résistant à l'ozone, aux UV et à l'huile

  • Disponibilité:
    Mondial
  • Statut:
    Actif

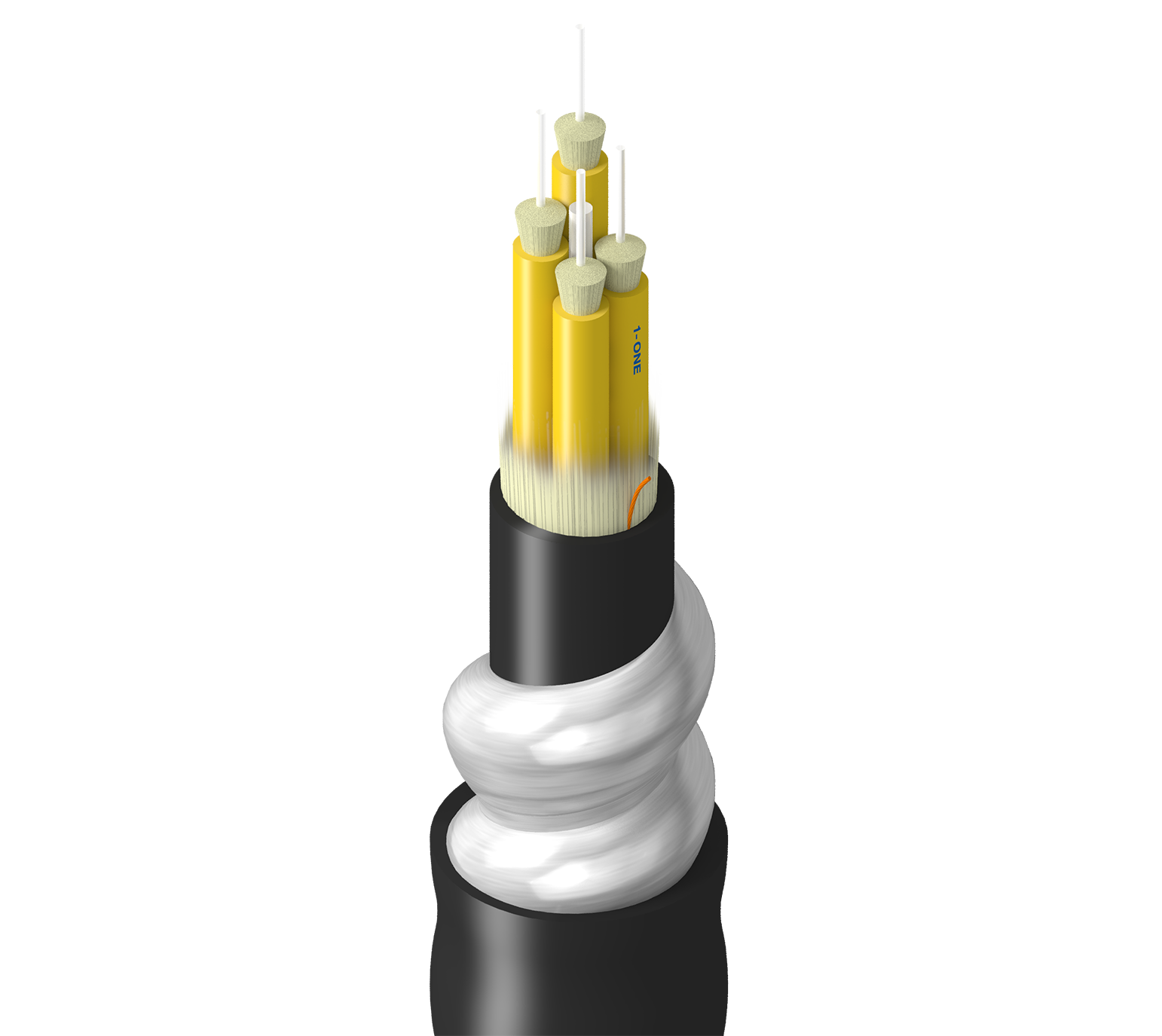

TF-SBB-004-RI5
  • TF-SBB-004-RI5
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau de données/télécommunications dorsal horizontal à distance étendue, environnement bruyant, emplacements humides intérieurs/extérieurs, à l'épreuve des rongeurs & &

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 µm

Nombre de fibres

4

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Fibres par sous-unité

1

Diamètre sous-unité

2,0 mm (0,78) po

Couleur de la sous-unité

Jaune

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

8,2 mm (0,321) po

Couleur

Noir

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

16,1 mm (0,635) po

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m --
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

159 lbs/kft (237 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

OFCR, FT4

Conformité ICEA

S-104-696

Notes

Résistant à l'ozone, aux fluides hydrauliques

Mise à jour et révision

Numéro de révision : 0.21 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.21 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TF-SBB-004-RI5N Noir Bobine
