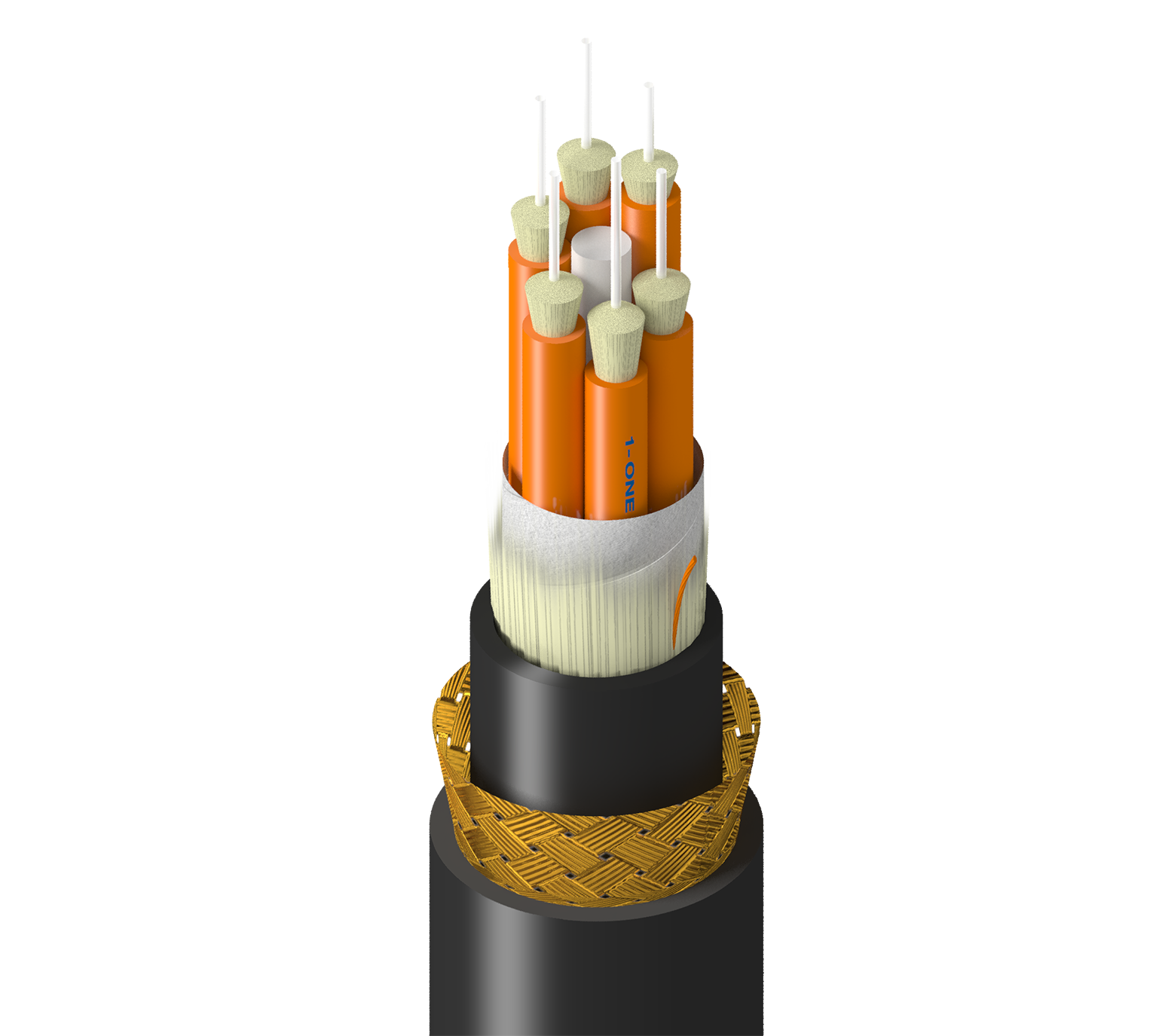

TM-1BB-006-LBA

Marine, intérieur + extérieur, BO, OM1, 6f, sous-unité 2,0 mm, BBA, double gaine - LSZH, OFCR-ST1, ABS

...
Catégorie marine, Intérieur/extérieur, rupture, OM1, 6 fibres, sous-unités 2,0 mm 900 um, armure à tresse de bronze, double gaine - LSZH, OFCR-ST1, approuvé par ABS
Anglais
Request Quote
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, À l'épreuve des rongeurs

Spécifications de la fibre

Type de fibre

OM1

Diamètre de noyau de la fibre

62,5/125 µm

Diamètre de fibre

250 µm

Matériau du tampon

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon

900 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

6

Nombre d'éléments de rembourrage

0

Fibres par sous-unité

1

Blocage de l'eau des sous-unités

Aramide imperméable à l'eau

Diamètre sous-unité

0,078 po (2,0 mm)

Couleur de la sous-unité

Orange

Éléments de résistance de la sous-unité

Fils d'aramide imperméables à l'eau

Élément de résistance centrale

GRP

Revêtement du noyau

Bande d'étanchéité

Spécifications de la gaine intérieure

Élément de résistance

Fils d'aramide hydrofuges

Matériel

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

9,3 mm (0,368 po)

Couleur

Noir

Nombre de cordelettes

1

Spécifications de l'armure

Type d'armure et matériau

BBA – armure à tresse de bronze

Spécifications de la gaine extérieure

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

0,553 po (14,0 mm)

Caractéristiques optiques
Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,5 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 300 m 550 m
Performance 10 Gigabit ethernet 33 m -
Lancement min. en mode restreint 220 MHz/km -
Largeur de bande minimale du lancement en surcharge (OFL) 200 MHz/km 500 MHz/km
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

191 lbs/kft (284 kg/km)

Plage de température

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

OFCR-ST1, FT4

Conformité ICEA

S-104-696

Conformité IEEE

IEEE 45, IEEE 1580 (tresse uniquement)

Conformité marine

ABS

Historique

Mise à jour et révision

Numéro de révision : 0.20 Date de révision : 14-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation
TM-1BB-006-LBAN Noir Bobine
