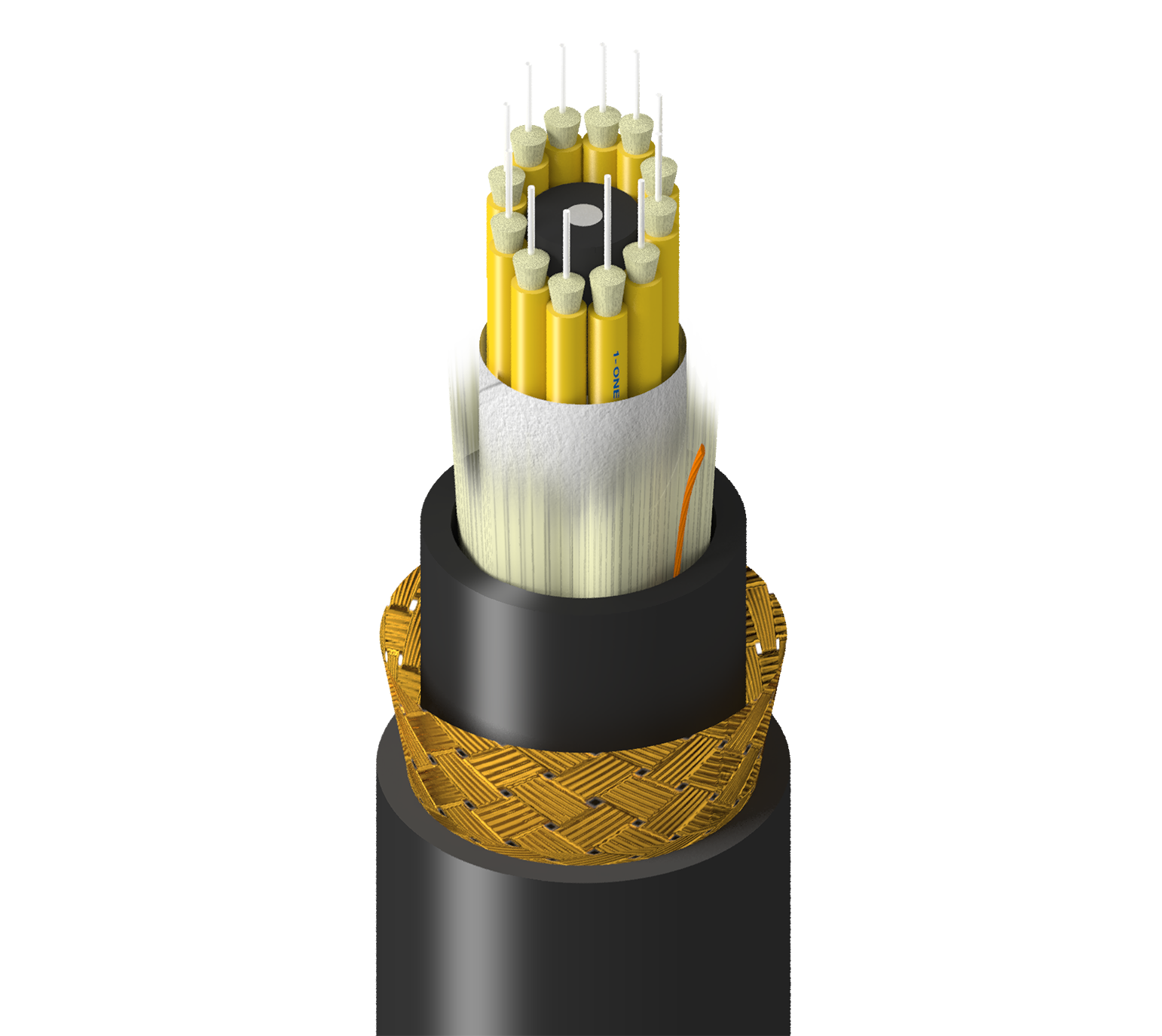

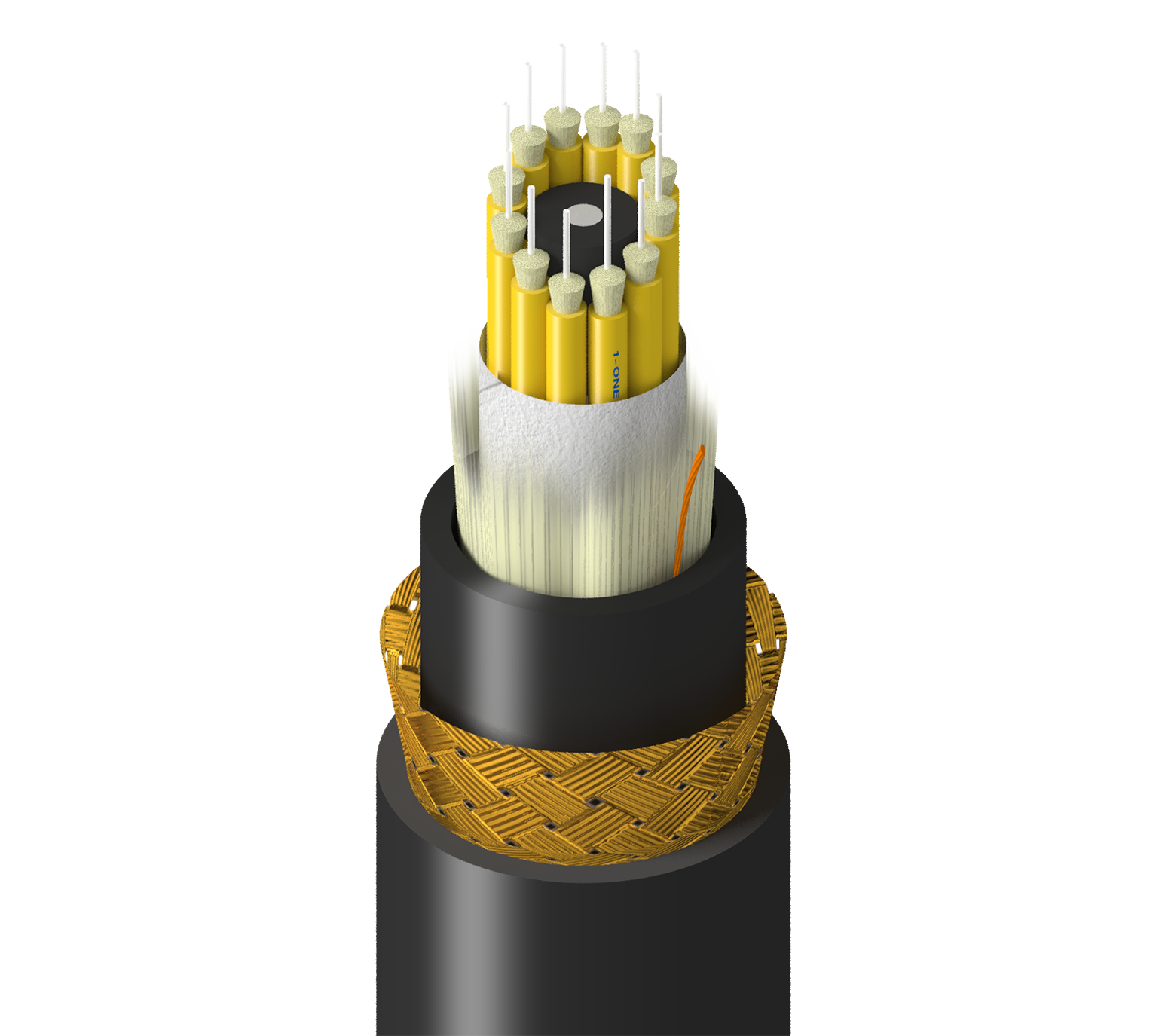

Numéro de produit : TM-SBB-012-LBA

Marine, intérieur + extérieur, BO, OS2, 12f, sous-unité 2,0 mm, BBA, double gaine - LSZH, OFCR-ST1, ABS

Catégorie marine, Intérieur/extérieur, rupture, OS2, 12 fibres, sous-unités 2,0 mm 900 um, armure à tresse de bronze, double gaine - LSZH, OFCR-ST1, approuvé par ABS

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
TM-SBB-012-LBA
  • TM-SBB-012-LBA
1 sur 1

Spécifications

Signaler une erreur

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, À l'épreuve des rongeurs

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Matériau du tampon

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon

900 µm

Nombre de fibres

12

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Nombre d'éléments de rembourrage

0

Fibres par sous-unité

1

Blocage de l'eau des sous-unités

Aramide imperméable à l'eau

Diamètre sous-unité

0,078 po (2,0 mm)

Couleur de la sous-unité

Jaune

Éléments de résistance de la sous-unité

Fils d'aramide imperméables à l'eau

Élément de résistance centrale

GPR surgainé

Revêtement du noyau

Bande d'étanchéité

Élément de résistance

Fils d'aramide hydrofuges

Matériel

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

0,550 po (14,0 mm)

Couleur

Noir

Nombre de cordelettes

1

Type d'armure et matériau

BBA – armure à tresse de bronze

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

18,7 mm (0,735 po)

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5000 m -
Performance 10 Gigabit ethernet 10,000 m 40,000 m

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

307 lbf/kft (457 kg/km)

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

OFCR-ST1, FT4

Conformité ICEA

S-104-696

Conformité IEEE

IEEE 45, IEEE 1580 (tresse uniquement)

Conformité marine

ABS

Mise à jour et révision

Numéro de révision : 0.21 Date de révision : 14-11-2022

Mise à jour et révision

Numéro de révision : 0.21 Date de révision : 14-11-2022

Références des pièces

Article n° Couleur Type de présentation
TM-SBB-012-LBAN Noir Bobine
