Numéro de produit: TM-SBB-018-LNA

Marine, Intérieur et extérieur, BO, OS2, 18f, Sous-unité 2,0 mm, Veste simple - LSZH, OFNR-ST1, ABS

Qualité marine, intérieur/extérieur, dérivation, OS2, 18 fibres, sous-unités 2,0 mm 900 µm, gaine simple - LSZH, OFNR-ST1, homologué ABS

  • Disponibilité:
    Mondial
  • Statut:
    Actif

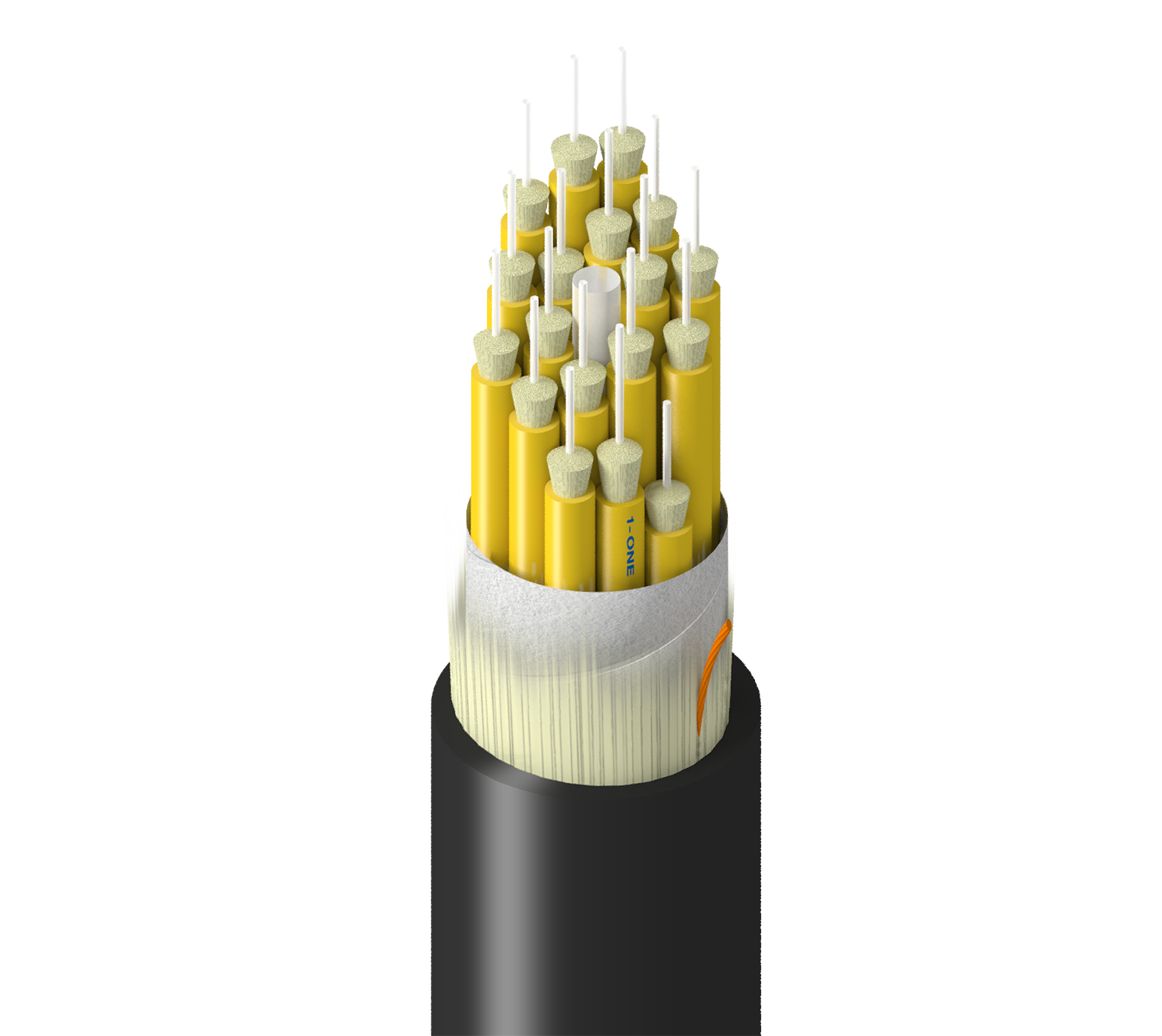

TM-SBB-018-LNA
  • TM-SBB-018-LNA
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau de données/télécommunications dorsal à distance horizontale étendue, environnement bruyant, emplacements humides intérieurs/extérieurs & &

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon de fibre

900 µm

Nombre de fibres

18

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

18

Nombre d'éléments de rembourrage

0

Fibres par sous-unité

1

Blocage de l'eau des sous-unités

Aramide imperméable à l'eau

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Jaune

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Bande d'étanchéité

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

13,5 mm (0,530) po

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.50 dB/km 0.50 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

118 lbs/kft (176 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

OFNR-ST1, FT4

Conformité ICEA

S-104-696

Conformité IEEE

Norme IEEE 45

Conformité marine

ABS

Mise à jour et révision

Numéro de révision : 0.22 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.22 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TM-SBB-018-LNAN Noir Bobine
