Numéro de produit: TT-3BB-012-LIN

Transit, intérieur et extérieur, BO, OM3, 12f, sous-unité 2,0 mm, AIA, double gaine - LSZH, OFCR-ST1

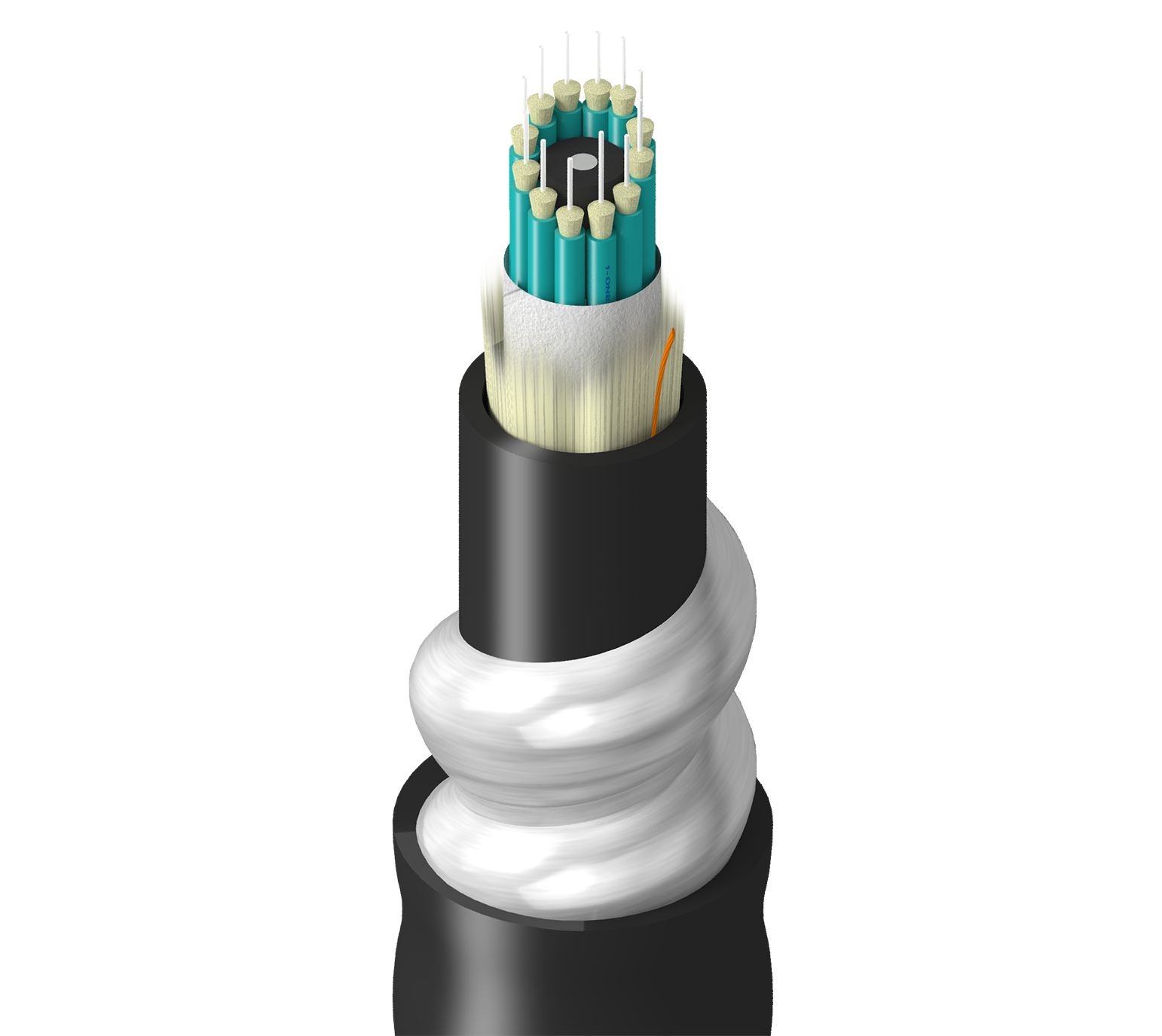

Câble de qualité Transit, intérieur/extérieur, dérivation, OM3, 12 fibres, sous-unités 2,0 mm 900 µm, blindage interlock en aluminium, double gaine - LSZH, OFCR-ST1

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TT-3BB-012-LIN
  • TT-3BB-012-LIN
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau de données/télécommunications dorsal horizontal à distance étendue, environnement bruyant, emplacements humides intérieurs/extérieurs, à l'épreuve des rongeurs & &

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon de fibre

900 µm

Nombre de fibres

12

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

1

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Aqua

Éléments de résistance des sous-unités de fibre

Fils d'aramide hydrofuges

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diameter@InnerJacket1 nominale (cnv)

13,7 mm (0,540) po

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

1

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

24,1 mm (0,950) po

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

61 lbs/kft (91 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFCR-ST1, FT4

Conformité ICEA

S-104-696

Autre(s) norme(s) de conformité

NFPA 130, NFPA 502

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TT-3BB-012-LINN Noir Bobine
