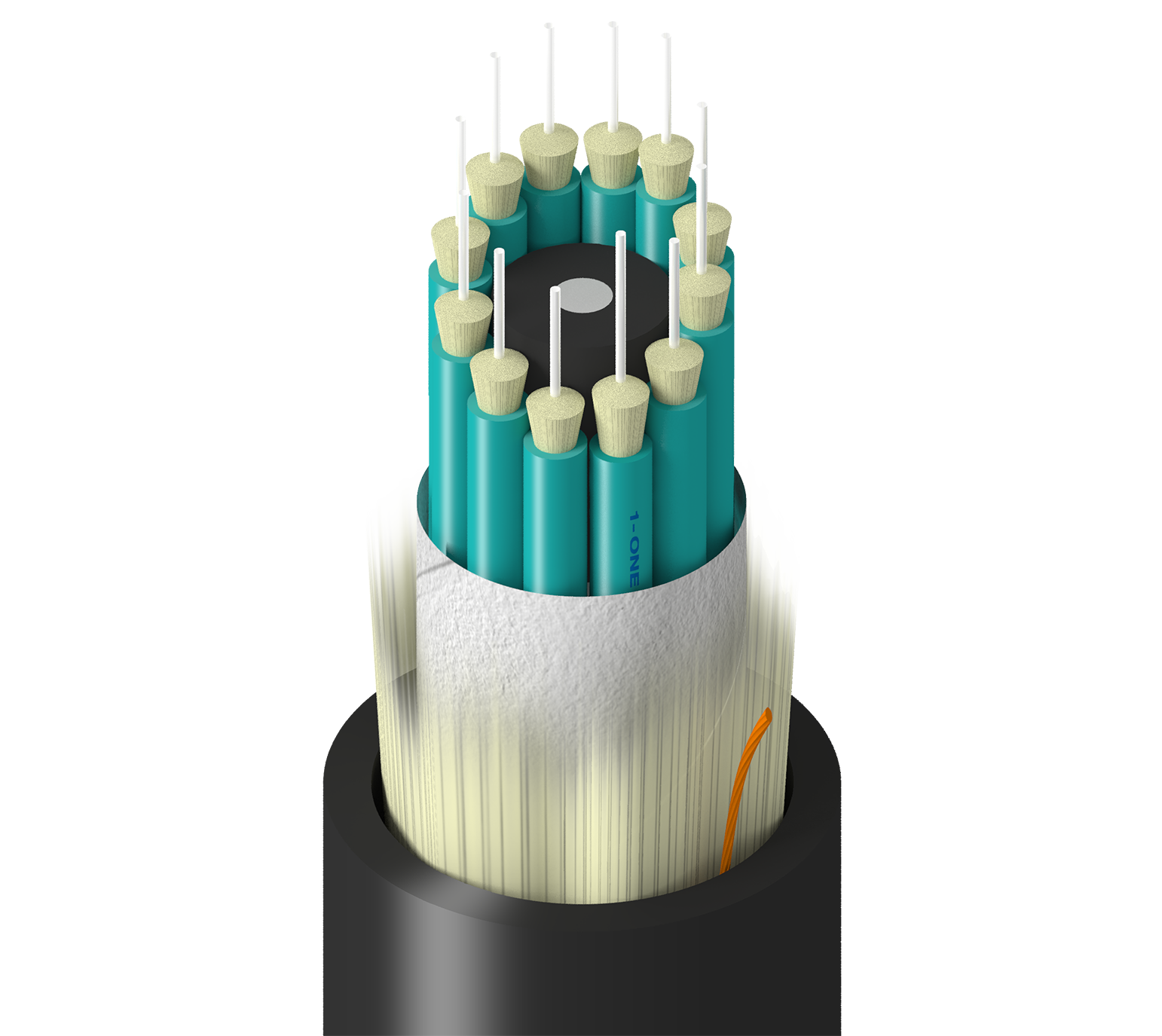

Numéro de produit: TT-3BB-012-LNN

Transit, intérieur et extérieur, BO, OM3, 12f, sous-unité 2,0 mm, veste simple - LSZH, OFNR-ST1

Qualité Transit, intérieur/extérieur, dérivation, OM3, 12 fibres, sous-unités 2,0 mm 900 µm, gaine simple - LSZH, OFNR-ST1

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TT-3BB-012-LNN
  • TT-3BB-012-LNN
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau de données/télécommunications dorsal à distance horizontale étendue, environnement bruyant, emplacements humides intérieurs/extérieurs & &

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon de fibre

900 µm

Nombre de fibres

12

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

1

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Aqua

Éléments de résistance des sous-unités de fibre

Fils d'aramide hydrofuges

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

13,7 mm (0,540) po

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 m 550 m
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 1500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

125 lbs/kft (300 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR-ST1, FT4

Conformité ICEA

S-104-696

Autre(s) norme(s) de conformité

NFPA 130, NFPA 502

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.32 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TT-3BB-012-LNNN Noir Bobine
