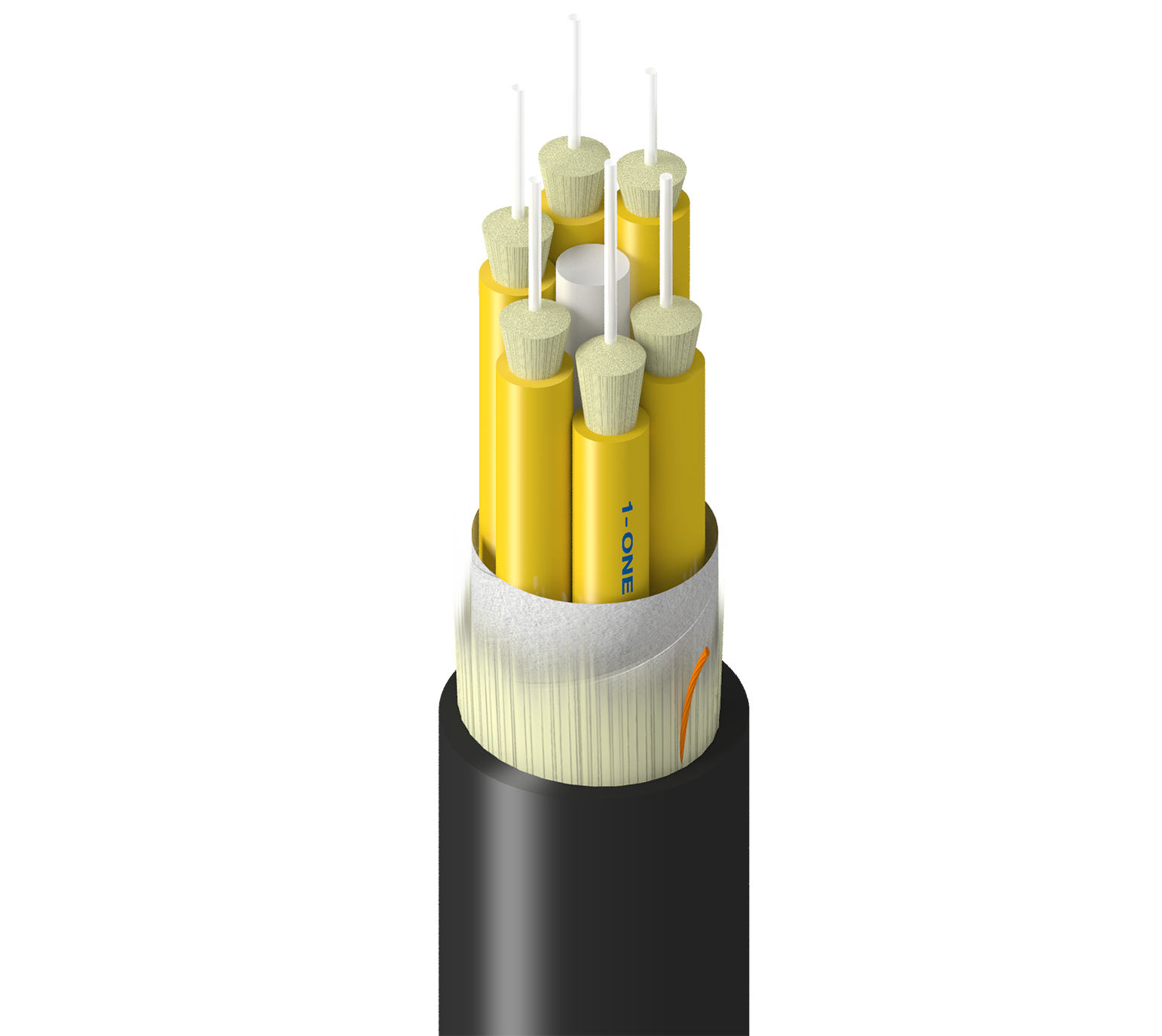

Numéro de produit: TT-SBB-006-LNN

Transit, intérieur et extérieur, BO, OS2, 6f, sous-unité 2,0 mm, veste simple - LSZH, OFNR-ST1

Qualité Transit, intérieur/extérieur, dérivation, OS2, 6 fibres, sous-unités 2,0 mm 900 µm, gaine simple - LSZH, OFNR-ST1

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TT-SBB-006-LNN
  • TT-SBB-006-LNN
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau de données/télécommunications dorsal à distance horizontale étendue, environnement bruyant, emplacements humides intérieurs/extérieurs & &

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2/125 µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Diamètre du tampon de fibre

900 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

6

Fibres par sous-unité

1

Diamètre sous-unité

2,0 mm (0,078) po

Couleur de la sous-unité

Jaune

Éléments de résistance des sous-unités de fibre

Fils d'aramide hydrofuges

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Nom. Diamètre

9,1 mm (0,358) po

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.50 dB/km 0.50 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

61 lbs/kft (91 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR-ST1, FT4

Conformité ICEA

S-104-696

Autre(s) norme(s) de conformité

NFPA 130, NFPA 502

Mise à jour et révision

Numéro de révision : 0.30 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.30 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TT-SBB-006-LNNN Noir Bobine
