NVMU12BA006BKAA

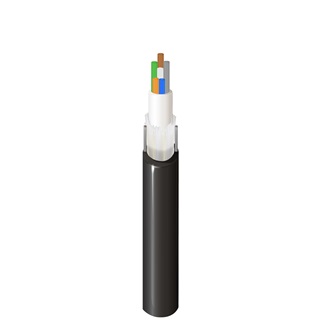

Câble extérieur OFC CLT (rempli de gel) : FILS EN VERRE + gaine simple en PE avec fil en acier incorporé avec 1 tube de 3,0 mm de Ø, 6 fibres

...
Câble fibre optique extérieur, structure centrale libre (tube rempli de gel) avec fils de verre comme élément de résistance flexible non métallique, Gaine simple en polyéthylène avec deux fils en acier incorporés, 6 fibres
Anglais
Request Quote
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Pour une utilisation en extérieur dans des systèmes de câblage structurés (données) comme un réseau dorsal industriel, le réseau de base d'un campus, réseau principal de bâtiment (colonne montante), et/ou câble horizontal. Pour une utilisation en extérieur dans les réseaux industriels, les télécoms, télévision par câble, et/ou la diffusion. Facile à installer dans les conduits, les tunnels, les tranchées, et/ou les tubes.

Spécifications de la fibre

Type de fibre

OS2

Grade de fibre acc. ITU-T

G652.D

Diamètre de noyau de la fibre

9/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

1

Fibres par sous-unité

6

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

3,0 mm

Couleur de la sous-unité

Naturel

Blocage de l'eau au niveau du noyau du câble

Fils de verre hydrofuges

Spécifications de la gaine extérieure

Matériau de la gaine

PE - Polyéthylène

Diamètre nominale

9 mm (0,35 po)

Couleur

Noir

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,36 dB/km 0,22 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

180 mm

Rayon de courbure minimum pendant le fonctionnement

135 mm

Résistance maximale à la traction pendant l'installation

1500 N (340 lbf)

Résistance à la traction maximale pendant le fonctionnement

600 N (130 lbf)

Résistance à l'écrasement

1000 N/100 mm

Tests mécaniques
Description Norme testée
Installation du rayon de cintrage minimum du câble (court terme) IEC 60794-1-21-E6
Fonctionnement du rayon de cintrage minimum du câble (court terme) IEC 60794-1-21-E11
Installation de la résistance maximale à la traction du câble (à court terme) IEC 60794-1-21-E1
Résistance maximale à la traction du câble en fonctionnement (long terme) IEC 60794-1-21-E1
Installation de la résistance maximale à la friction du câble (court terme) IEC 60794-1-21-E3

Poids câble en vrac

85 kg/km (57 livres/1000 pi)

Plage de température

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Extérieur, résistance aux UV

Conformité normes TIA/EIA

TIA/EIA-455

Conformité ISO/IEC

IEC 60794-1-1

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2)

Notes sur le produit

Notes

Élément de résistance incorporé : deux fils d'acier parallèles ; câble à même de réussir les tests de résistance aux UV conformément à la norme CEI 60794-1-22-F14.

Historique

Mise à jour et révision

Numéro de révision : 0.31 Date de révision : 07-12-2023
