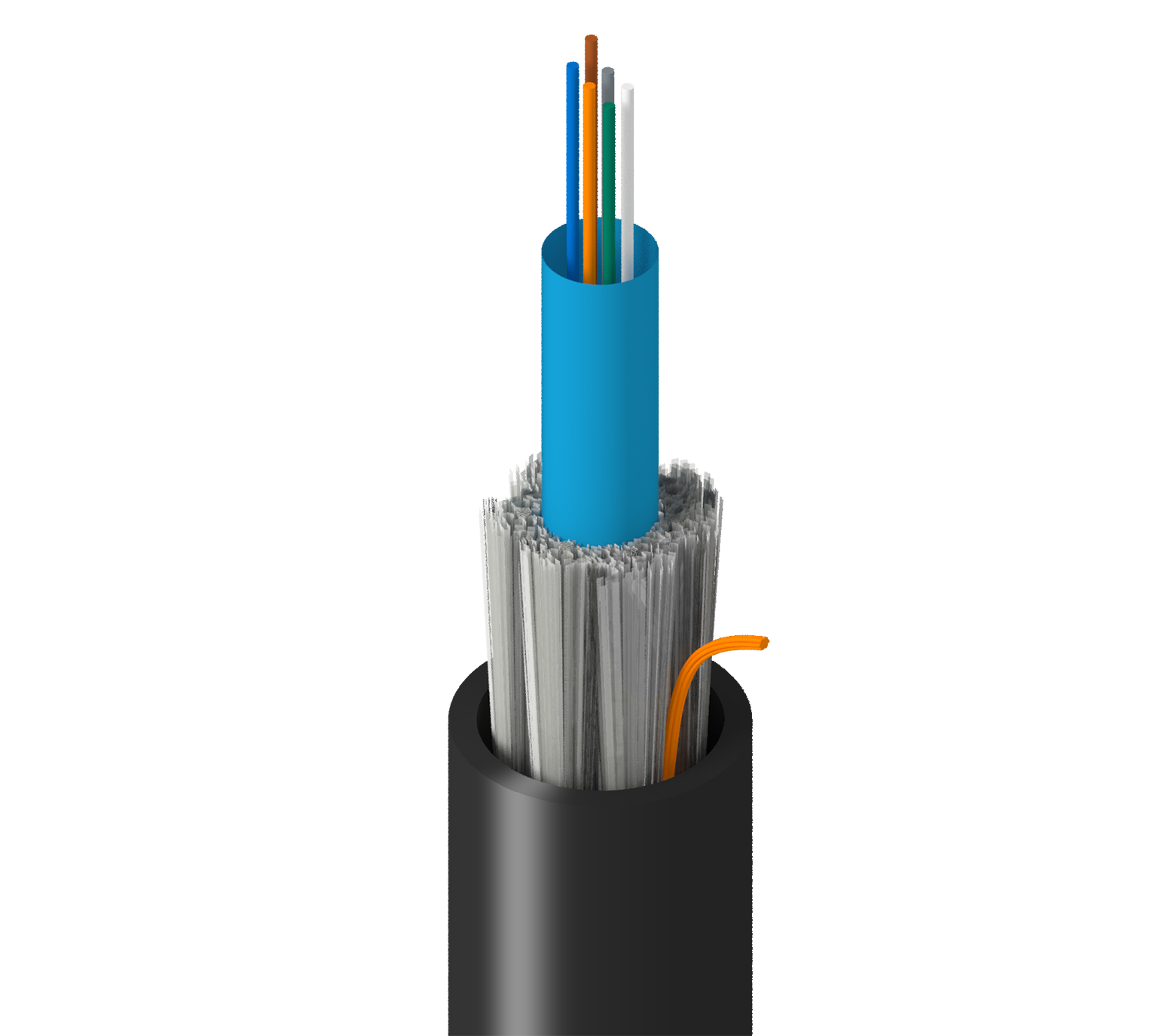

TF-3C0-006-RR5

Usine, intérieur + extérieur, CLT, OM3, 6f, tube avec gel 3,8 mm, gaine simple, noir, PVC, OFNR, résistance ozone-UV-pétrole

...
Catégorie usine, Intérieur/extérieur, tube central en structure libre, OM3, 6 fibres, tube rempli de gel 3,8 mm, Gaine simple, Noir, PVC, OFNR, résistance ozone-UV-pétrole
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble à fibre centrale à tube lâche

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, À l'épreuve des rongeurs

Spécifications de la fibre

Type de fibre

OM3

Diamètre de noyau de la fibre

50 µm

Diamètre de fibre

250 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

1

Fibres par sous-unité

6

Blocage de l'eau des sous-unités

Rempli de gel

Spécifications de la gaine extérieure

Élément de résistance

Fils en fibre de verre hydrofuges

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

0,315 po (8,0 mm)

Caractéristiques optiques
Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,0 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 1000 550
Performance 10 Gigabit ethernet 300 m --
Largeur de bande modale effective minimale (EMB) 2000 MHz/km --
Largeur de bande minimale du lancement en surcharge (OFL) 1500 MHz/km 500 MHz/km
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

42 lbs/kft (63 kg/km)

Plage de température

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696
Historique

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 14-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
TF-3C0-006-RR5N Noir Coupe à la longueur 612825487784
