Numéro de produit: TF-3C0-024-RX5

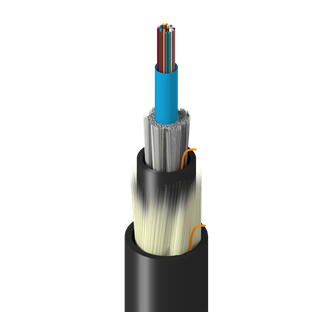

Usine, intérieur et extérieur, CLT, OM3, 24f, tube de gel 3,8 mm, double gaine RP, noir, PVC, OFNR, résistance à l'ozone, aux UV et aux produits chimiques

Qualité usine, intérieur/extérieur, tube central libre, OM3, 24 fibres, tube rempli de gel 3,8 mm, protection anti-rongeurs, double gaine, noir, PVC, OFNR, résistant à l'ozone, aux UV et aux produits chimiques

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TF-3C0-024-RX5
  • TF-3C0-024-RX5
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble à fibre centrale à tube lâche

Applications recommandées

Réseau de données/télécommunications dorsal horizontal à distance étendue, environnement bruyant, emplacements humides intérieurs/extérieurs, à l'épreuve des rongeurs & &

Type de fibre

OM3

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

24

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

1

Fibres par sous-unité

24

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

0,150" (3,3 mm)

Couleur de la sous-unité

Bleu

Élément de résistance de la gaine intérieure

Fils en fibre de verre hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

8,0 mm (0,315) po

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

1

Élément de résistance

Fils en fibre de verre hydrofuges

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

12,7 mm (0,500) po

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 1000 550
10 Gigabit Ethernet Performance 300 m -
Min. Effective Modal Bandwidth (EMB) 2000 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 700 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

103 lbs/kft (153 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
TF-3C0-024-RX5N Noir Coupe à la longueur 612825486770
