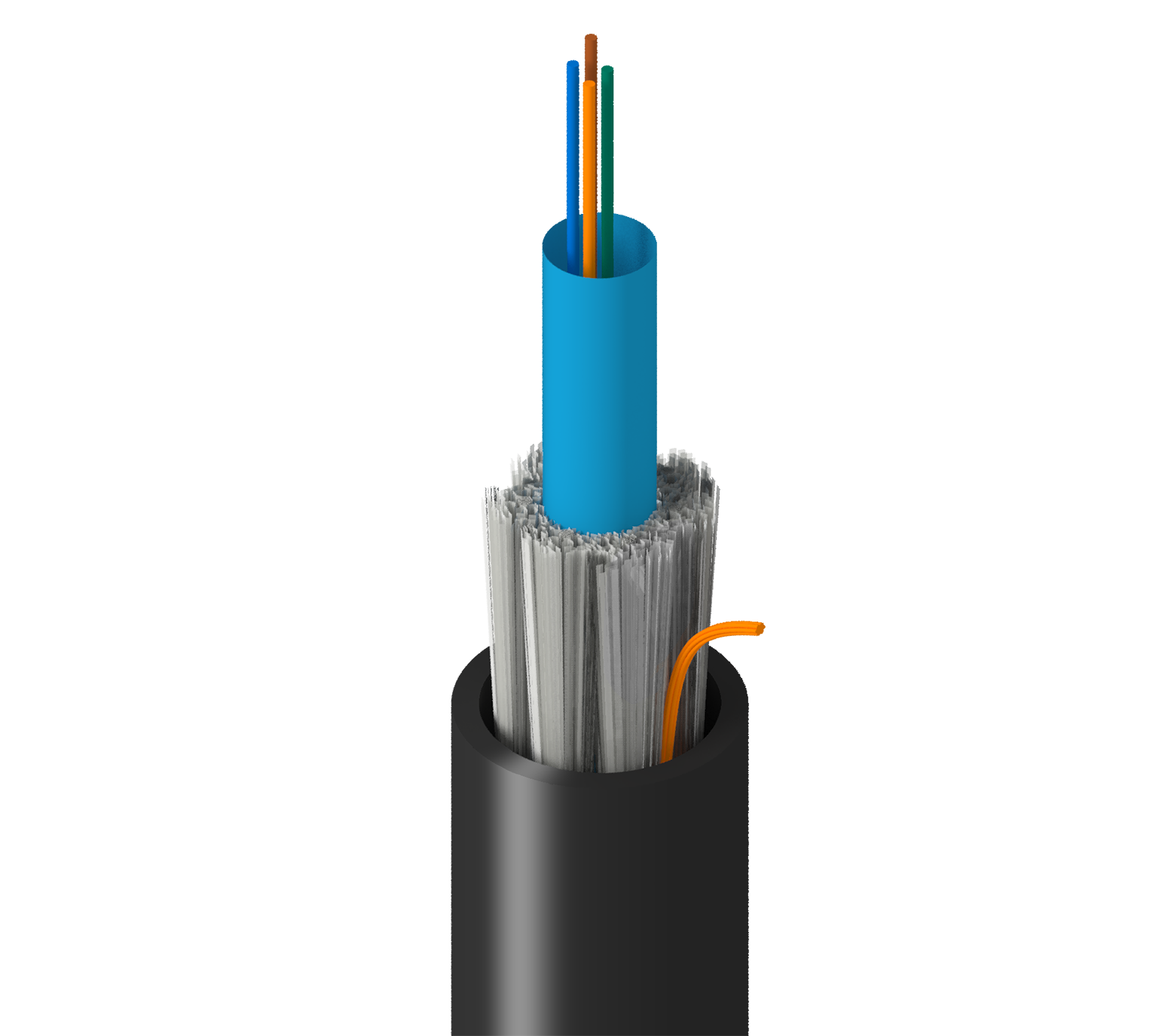

Numéro de produit : TM-1C0-004-MNA

MarineTuff, intérieur + extérieur, CLT, OM1, 4f, tube avec gel 3,8 mm, gaine simple, LSZH, OFNR, ABS

Catégorie marine, Intérieur/extérieur, tube central en structure libre, OM1, 4 fibres, tube rempli de gel 3,8 mm, Gaine simple, LSZH, OFNR, approuvé par ABS

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
TM-1C0-004-MNA
  • TM-1C0-004-MNA
1 sur 1

Spécifications

Signaler une erreur

Catégorie de produits

Câble à fibre centrale à tube lâche

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, À l'épreuve des rongeurs

Type de fibre

OM1

Diamètre de noyau de la fibre

62,5/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

4

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

1

Fibres par sous-unité

4

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

3,3 mm (0,150 po

Couleur de la sous-unité

Bleu

Élément de résistance

Fils en fibre de verre hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

0,315 po (8,0 mm)

Nombre de cordelettes

1

Caractéristiques optiques

Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,25 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 300 m 550 m
Performance 10 Gigabit ethernet 33 m -
Lancement min. en mode restreint  220 MHz/km -
Largeur de bande minimale du lancement en surcharge (OFL) 200 MHz/km 500 MHz/km

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

44 lbs/kft (65 kg/km)

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 14-11-2022

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 14-11-2022

Références des pièces

Article n° Couleur Type de présentation UPC
TM-1C0-004-MNAN Noir Coupe à la longueur 612825484752
TM-1C0-004-MNAO Orange Coupe à la longueur 612825484783
