Numéro de produit : TM-SC0-008-MNA

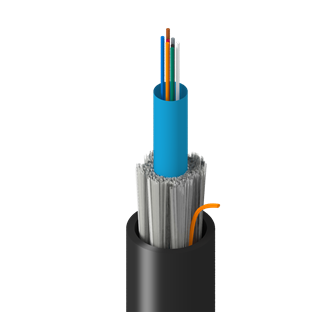

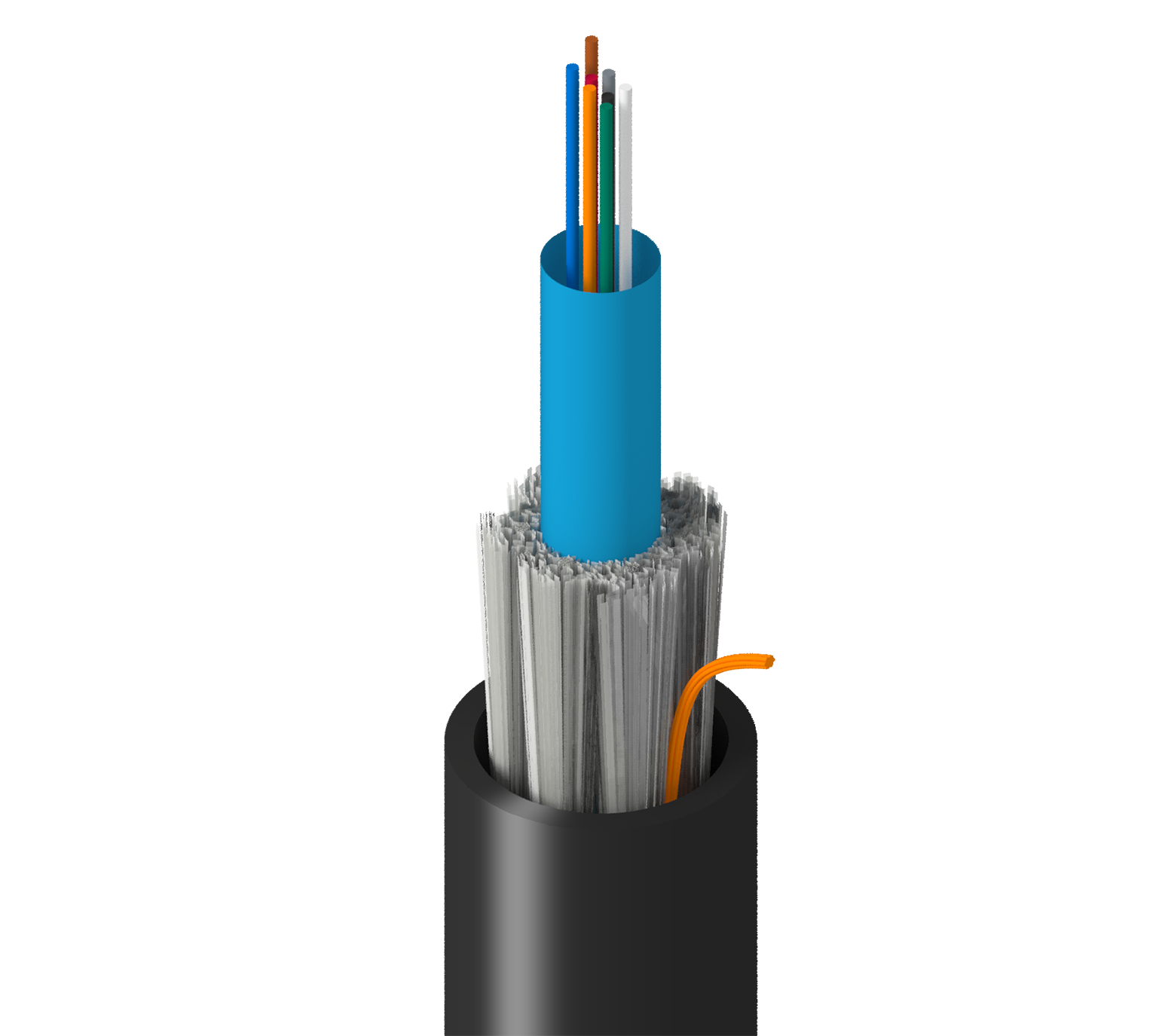

MarineTuff, intérieur + extérieur, CLT, OS2, 8f, tube avec gel 3,8 mm, gaine simple, LSZH, OFNR, ABS

Catégorie marine, Intérieur/extérieur, tube central en structure libre, OS2, 8 fibres, tube rempli de gel 3,8 mm, Gaine simple, LSZH, OFNR, approuvé par ABS

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
TM-SC0-008-MNA
  • TM-SC0-008-MNA
1 sur 1

Spécifications

Signaler une erreur

Catégorie de produits

Câble à fibre centrale à tube lâche

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, À l'épreuve des rongeurs

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

8

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

1

Fibres par sous-unité

8

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

3,3 mm (0,150 po

Couleur de la sous-unité

Bleu

Élément de résistance

Fils en fibre de verre hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

0,315 po (8,0 mm)

Nombre de cordelettes

1

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,40 dB/km 0,30 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m -
Performance 10 Gigabit ethernet 10,000 m 40,000 m

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

44 lbs/kft (65 kg/km)

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 14-11-2022

Mise à jour et révision

Numéro de révision : 0.14 Date de révision : 14-11-2022

Références des pièces

Article n° Couleur Type de présentation UPC
TM-SC0-008-MNAN Noir Coupe à la longueur 612825485452
