TR-SCN-024-NSU

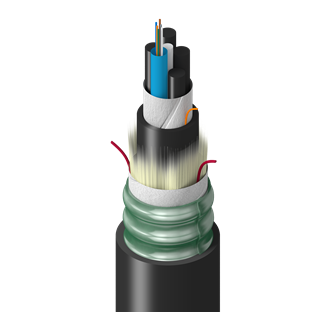

OSP, Extérieur, CLT, OS2, 24f, tubes secs 3,3 mm, CST, gaine simple, noir, UV

...
Catégorie OSP, Extérieur, tube central en structure libre, OS2, 24 fibres, Tube sec 3,3 mm, Ruban en acier ondulé, Gaine simple, Noir, Résistance aux UV
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble à fibre centrale à tube lâche

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, OSP, sites extérieurs et humides, À l'épreuve des rongeurs, Résistance aux UV

Spécifications de la fibre

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

1

Nombre d'éléments de rembourrage

0

Fibres par sous-unité

24

Blocage de l'eau des sous-unités

sans gel

Diamètre sous-unité

3,3 mm (0,130 po)

Couleur de la sous-unité

Bleu

Spécifications de l'armure

Type d'armure et matériau

CST - Ruban en acier ondulé

Spécifications de la gaine extérieure

Élément de résistance

Fils en fibre de verre

Matériau de la gaine

PE - Polyéthylène

Diamètre nominale

11,4 mm (0,450 po)

Nombre de cordelettes

2

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,35 0,25
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5000 m
Performance 10 Gigabit ethernet 10000 m 40000 m
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

42 lbs/kft (62 kg/km)

Plage de température

Plage de température d'installation

-30° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Extérieur, résistance à la lumière, enfouissement

Notes sur le produit

Notes

GR - 20

Historique

Mise à jour et révision

Numéro de révision : 0.9 Date de révision : 14-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n°
TR-SCN-024-NSUN
