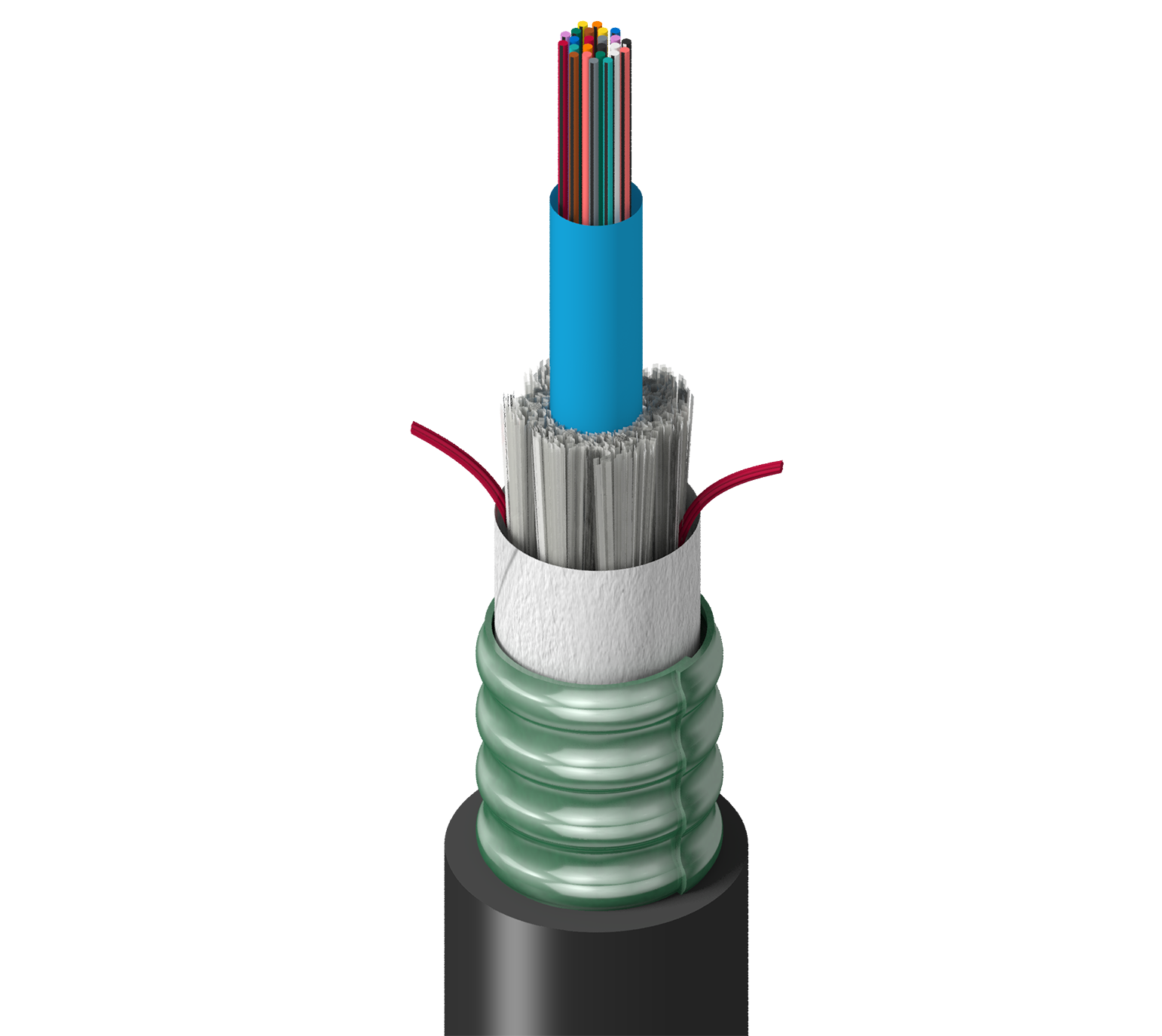

Numéro de produit : TU-SC0-024-RS2

Plateau, intérieur + extérieur, CLT, OS2, 24f, tube avec gel 3,8 mm, CST, gaine simple, noir, CPE, OFCR, résistance aux hydrocarbures 1/2

Catégorie interconnexion, Intérieur/extérieur, tube central en structure libre, OS2, 24 fibres, tube rempli de gel 3,8 mm, Ruban en acier ondulé, Gaine simple, Noir, CPE, OFCR, résistance aux hydrocarbures 1 et 2

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TU-SC0-024-RS2
  • TU-SC0-024-RS2
1 sur 1

Spécifications

Développer tout

Catégorie de produits

Câble à fibre centrale à tube lâche

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, Résistance aux hydrocarbures 1 /2, À l'épreuve des rongeurs

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

24

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

1

Fibres par sous-unité

24

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

3,8 mm (0,150 po)

Couleur de la sous-unité

Bleu

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Matériau d’emballage principal

Bande d'étanchéité

Type d'armure et matériau

CST - Ruban en acier ondulé

Élément de résistance

Fils de verre

Matériau de la gaine

CPE – Polyéthylène chloré

Diamètre nominale

10,4 mm (0,410 po)

Gaine extérieure avec fil de déchirement

1

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

20 câbles OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

84 lbs/kft (125 kg/km)

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-50° C à +70° C

Plage de température de stockage

-50° C à +70° C

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFCR, FT4

Conformité ICEA

S-104-696

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 07-09-2025


Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation UPC
TU-SC0-024-RS2N Noir Coupe à la longueur 612825486497
