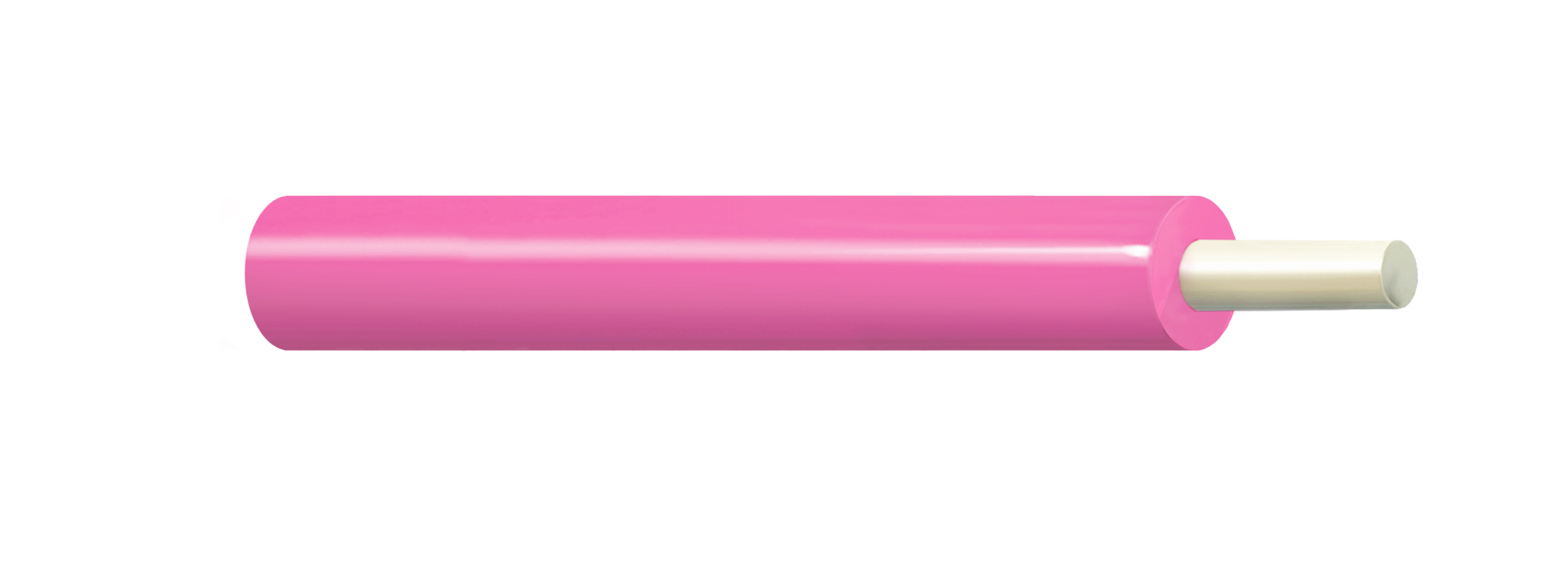

GIOSDG1

Pigtail intérieur semi-étanche tamponné Gaine LSZH Fibre colorée pour pigtail Simplex MM OM3.

GIOSDG1
Pigtail intérieur à tampon semi-étanche avec gaine extérieure ow smoke zero halogen (peu de fumées, zéro halogène). Fibre colorée pour pigtail Simplex MM OM3.
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits
Spécifications
Signaler une erreur
Aperçu du produit

Environnement

Intérieur (pas de colonne montante ni de plénum)

Applications recommandées

Câbles de terminaison flexible de type pigtails​​​​​​​, cordons de raccordement et câbles de test. Prise en charge de toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM Applications à courte distance pour une utilisation en intérieur.

Conception
Conception du câble à fibre optique
Type de fibre Nombre de fibres
OM3 1
Caractéristiques du tampon
Type de fibre Conception du tampon Matériau du tampon Diamètre du tampon
OM3 Semi-étanche LSZH – Low Smoke Zero Halogen (retardateur de flamme) 0,9 mm

Poids câble en vrac

0,67 kg/km
Caractéristiques de la gaine

Nombre de gaines

Gaine simple

Type d'armure

Non armé

Spécifications de la gaine extérieure
Gaine extérieure
Matériel Diamètre nominal Fil de déchirement
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 0,9 mm Non

Tableau de notes

Couleur standard : orange Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Caractéristiques optiques

Atténuation max. à 1300 nm

0,9 dB/km

Atténuation max. à 850 nm

2,9 dB/km
Caractéristiques mécaniques
Tests mécaniques
Description Norme testée Exigence/Valeur
Installation de la résistance maximale à la traction du câble (à court terme) IEC 60794-1-21-E1 3 N (1 lbf)
Résistance maximale à la traction du câble en fonctionnement (long terme) IEC 60794-1-21-E1 1 N (0 lbf)
Installation de la résistance maximale à la friction du câble (court terme) IEC 60794-1-21-E3 0,5 kN/m
Plage de température

Plage de température de fonctionnement

-40° C à +70° C

Plage de température d'installation

-15° C à +50° C

Plage de température de stockage

-40° C à +70° C

Normes

Classification UL/Test de combustion

Non certifié UL

Inflammabilité IEC

IEC 60332-1-2

CEI 60754-1 - Quantité d'halogène

Zéro

IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max.

10 µS / mm

IEC 60754-2 - Quantité de gaz acide halogène - pH min.

4,3

PORTÉE

Conforme

Conformité ISO/IEC

IEC 60794

Protection contre les UV/la lumière du soleil

Oui

Historique

Mise à jour et révision

Numéro de révision : 0.125 Date de révision : 19-01-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de conditionnement Longueur EAN
GIOSDG1.002100 Noir Bobine 2 100 m 8719605074836
GIOSDG1.102100 Bleu Bobine 2 100 m 8719605074935
GIOSDG1.042100 Brun Bobine 2 100 m 8719605074874
GIOSDG1.082100 Gris Bobine 2 100 m 8719605074911
GIOSDG1.052100 Vert Bobine 2 100 m 8719605074881
GIOSDG1.062100 Orange Bobine 2 100 m 8719605074898
GIOSDG1.092100 Rose Bobine 2 100 m 8719605074928
GIOSDG1.072100 Rouge Bobine 2 100 m 8719605074904
GIOSDG1.112100 Turquoise Bobine 2 100 m 8719605074942
GIOSDG1.032100 Violet Bobine 2 100 m 8719605074867
GIOSDG1.012100 Blanc Bobine 2 100 m 8719605074843
GIOSDG1.022100 Jaune Bobine 2 100 m 8719605074850
