Numéro de produit : GIOT101

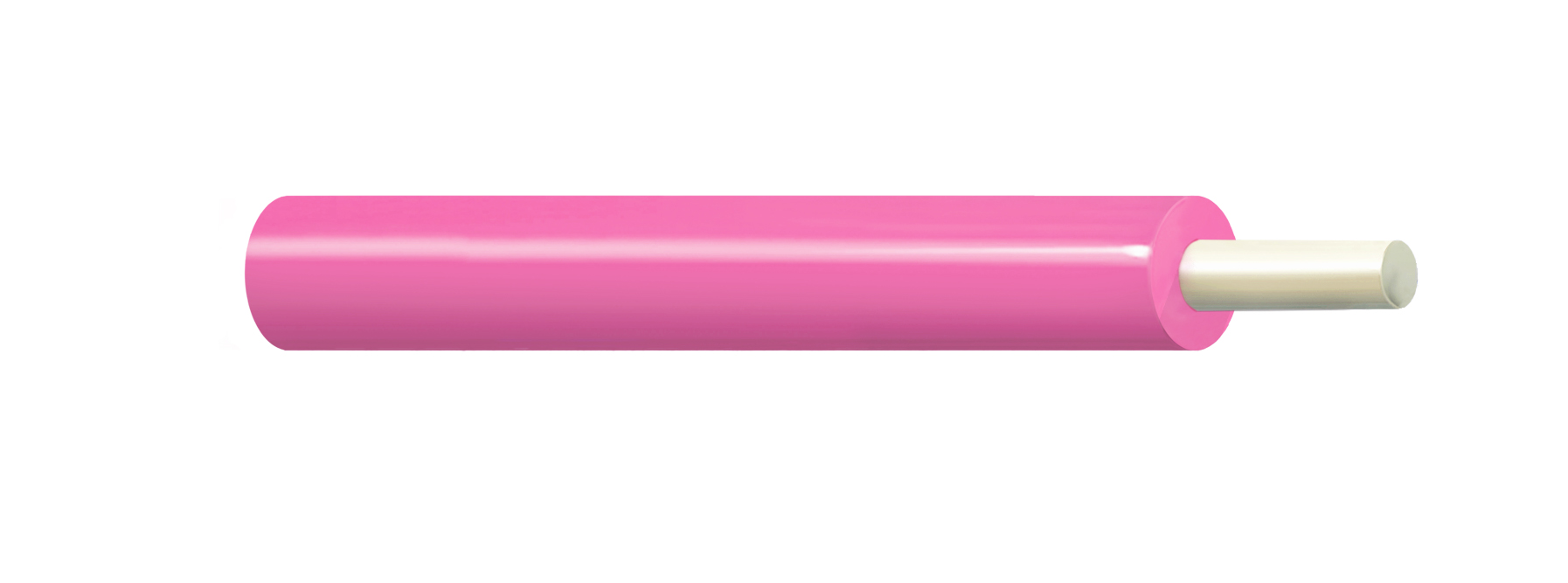

Pigtail intérieur à tampon étanche gaine LSZH 1f MM OM1.

Pigtail intérieur à tampon étanche avec gaine extérieure low smoke zero halogen (peu de fumées, zéro halogène). 1 fibre MM OM1.

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
GIOT101
  • GIOT101
1 sur 1

Spécifications

Signaler une erreur

Environnement

Intérieur (pas de colonne montante ni de plénum)

Applications recommandées

Câbles de terminaison flexible de type pigtails​​​​​​​, cordons de raccordement et câbles de test. Prise en charge de toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM Applications à courte distance pour une utilisation en intérieur.

Conception du câble à fibre optique

Type de fibre Nombre de fibres
OM1 1

Caractéristiques du tampon

Type de fibre Conception du tampon Matériau du tampon Diamètre du tampon
OM1 Serré LSZH – Low Smoke Zero Halogen (retardateur de flamme) 0,9 mm

Poids câble en vrac

0,67 kg/km

Type d'armure

Non armé

Nombre de gaines

Gaine simple

Gaine extérieure

Matériel Diamètre nominal Fil de déchirement
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 0,9 mm Non

Tableau de notes

Couleur standard : orange Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Atténuation max. à 1300 nm

0,9 dB/km

Atténuation max. à 850 nm

3,4 dB/km

Tests mécaniques

Description Norme testée Exigence/Valeur
Installation de la résistance maximale à la traction du câble (à court terme) IEC 60794-1-21-E1 3 N (1 lbf)
Résistance maximale à la traction du câble en fonctionnement (long terme) IEC 60794-1-21-E1 1 N (0 lbf)
Installation de la résistance maximale à la friction du câble (court terme) IEC 60794-1-21-E3 0,5 kN/m

Plage de température de fonctionnement

-40° C à +70° C

Plage de température d'installation

-15° C à +50° C

Plage de température de stockage

-40° C à +70° C

Classification UL/Test de combustion

Non certifié UL

IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max.

10 µS / mm

IEC 60754-2 - Quantité de gaz acide halogène - pH min.

4,3

CEI 60754-1 - Quantité d'halogène

Zéro

PORTÉE

Conforme

Conformité ISO/IEC

CEI 60794, ISO/CEI 11801-1

Protection contre les UV/la lumière du soleil

Oui

Mise à jour et révision

Numéro de révision : 0.52 Date de révision : 17-09-2024

Mise à jour et révision

Numéro de révision : 0.52 Date de révision : 17-09-2024
