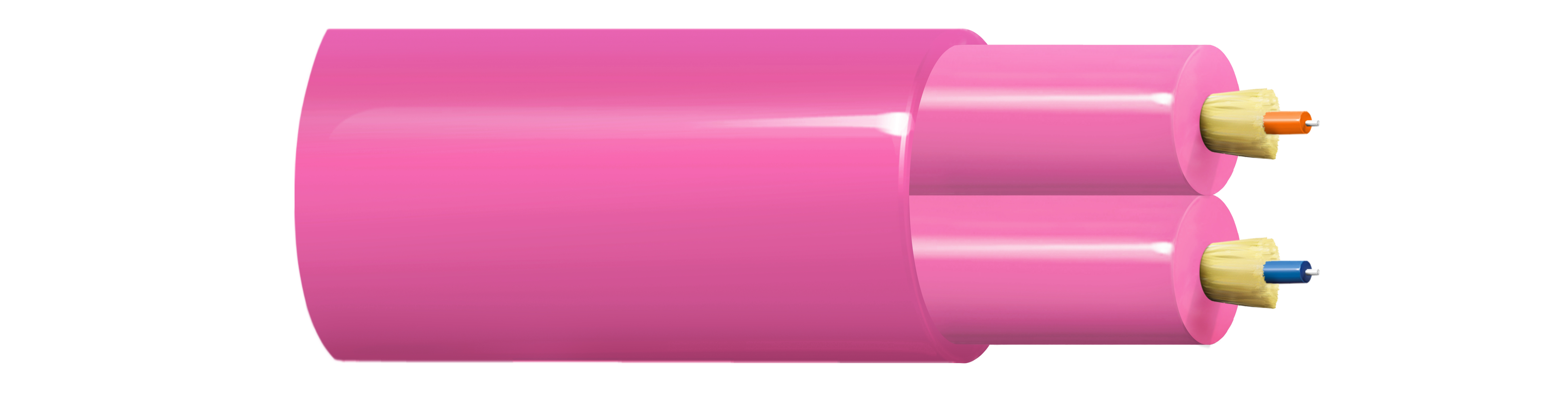

Numéro de produit : GIPS1EH

Cordon de raccordement intérieur à tampon semi-étanche gaine LSZH 2,8 mm lourd DX MM OM1.

Cordon de raccordement intérieur à tampon semi-étanche avec gaine extérieure low smoke zero halogen (peu de fumées, zéro halogène). 2,8 mm lourd duplex MM OM1.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
GIPS1EH
  • GIPS1EH
1 sur 1

Spécifications

Développer tout

Applications recommandées

Câbles de terminaison flexible de type pigtails​​​​​​​, cordons de raccordement et câbles de test. Prise en charge de toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM Applications à courte distance pour une utilisation en intérieur.

Type de fibre

OM1

Matériau tampon de fibre

LSZH - low smoke zero halogen (peu de fumées, zéro halogène)

Construction de tampon de fibre

Semi-étanche

Diamètre du tampon de fibre

0,9 mm

Nombre de fibres

2

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

2,8 mm (0,11 po)

Caractéristiques optiques

Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,4 dB/km 0,9 dB/km

Tests mécaniques

Description Norme testée Selon les spécifications de la famille
Fonctionnement du rayon de cintrage minimum du câble (court terme) IEC 60794-1-21-E11 IEC 60794-2-10
Installation de la résistance maximale à la traction du câble (à court terme) IEC 60794-1-21-E1 IEC 60794-2-10
Résistance maximale à la traction du câble en fonctionnement (long terme) IEC 60794-1-21-E1 IEC 60794-2-10
Installation de la résistance maximale à la friction du câble (court terme) IEC 60794-1-21-E3 IEC 60794-2-10

Rayon de courbure minimal pendant le fonctionnement

60 mm

Résistance maximale à la traction pendant l'installation

600 N (130 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Poids câble en vrac

34 kg/km (23 livres/1000 pi)

Plage de température d'installation

-15° C à +50° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur (pas de colonne montante ni de plénum)

Inflammabilité/réaction au feu

IEC 60332-1-2

Conformité ISO/IEC

IEC 60794ISO/IEC 11801-1

Normes européennes sans halogène

IEC 60754-1 - Quantité d’halogène = zéro, IEC 60754-2 - Quantité de gaz acide halogéné - Conductivité max. = 10 μS/mm, IEC 60754-2 - Quantité de gaz acide halogéné - pH min. = 4,3, IEC 61034-2 - Transmittance minimale de densité de fumée = 60 %

Mise à jour et révision

Numéro de révision : 0.151 Date de révision : 25-09-2025

Mise à jour et révision

Numéro de révision : 0.151 Date de révision : 25-09-2025


Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
GIPS1EH.012100 Bleu Bobine 2 100 m 8719605075284
GIPS1EH.002100 Orange Bobine 2 100 m 8719605075277
