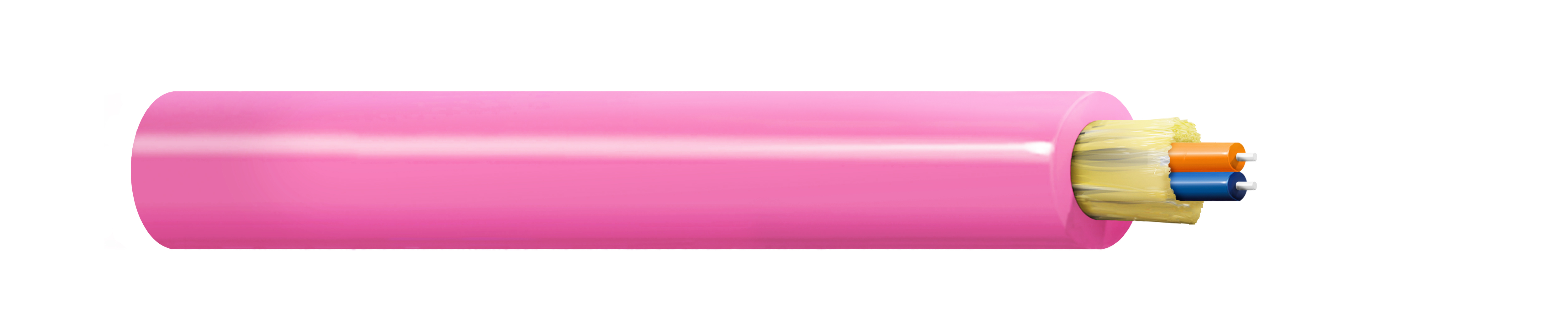

Numéro de produit : GIPS1ER

Cordon de raccordement intérieur à tampon semi-étanche et gaine LSZH 2,8 mm rond DX MM OM1.

Cordon de raccordement intérieur à tampon semi-étanche avec gaine extérieure Low smoke zero halogen (peu de fumées, zéro halogène). 2,8 mm rond duplex MM OM1.

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
GIPS1ER
  • GIPS1ER
1 sur 1

Spécifications

Signaler une erreur

Environnement

Intérieur (pas de colonne montante ni de plénum)

Applications recommandées

Câbles de terminaison flexible de type pigtails​​​​​​​, cordons de raccordement et câbles de test. Prise en charge de toutes les applications de réseau informatique telles que FDDI, Gigabit Ethernet et ATM Applications à courte distance pour une utilisation en intérieur.

Conception du câble à fibre optique

Type de fibre Nombre de fibres
OM1 2

Code couleur de la fibre

Codage TIA (Gxxxxxx.T) : bleu, orange

Caractéristiques du tampon

Type de fibre Conception du tampon Matériau du tampon Diamètre du tampon
OM1 Semi-étanche LSZH - low smoke zero halogen (peu de fumées, zéro halogène) 0,9 mm

Le noyau du câble est étanche

Oui

Poids câble en vrac

7,95 kg/km

Type d'armure

Non armé

Nombre de gaines

Gaine simple

Gaine extérieure

Matériel Diamètre nominal Fil de déchirement
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 2,8 mm Non

Tableau de notes

Couleur standard : orange Couleurs disponibles : orange, jaune, turquoise, violet Erika, rouge, bleu, vert, marron, violet, rose, gris, blanc, noir, vert citron

Atténuation max. à 1300 nm

0,9 dB/km

Atténuation max. à 850 nm

3,4 dB/km

Tests mécaniques

Description Norme testée Exigence/Valeur Selon les spécifications de la famille
Fonctionnement du rayon de cintrage minimum du câble (court terme) IEC 60794-1-21-E11 60 mm IEC 60794-2-10
Installation de la résistance maximale à la traction du câble (à court terme) IEC 60794-1-21-E1 300 N (67 lbf) IEC 60794-2-10
Résistance maximale à la traction du câble en fonctionnement (long terme) IEC 60794-1-21-E1 100 N (22 lbf) IEC 60794-2-10
Installation de la résistance maximale à la friction du câble (court terme) IEC 60794-1-21-E3 5 kN/m IEC 60794-2-10

Plage de température de fonctionnement

-40° C à +70° C

Plage de température d'installation

-15° C à +50° C

Plage de température de stockage

-40° C à +70° C

Classification UL/Test de combustion

Non certifié UL

IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max.

10 µS / mm

Inflammabilité IEC

IEC 60332-1-2

IEC 60754-2 - Quantité de gaz acide halogène - pH min.

4,3

CEI 60754-1 - Quantité d'halogène

Zéro

CEI 61034-2 - Transmittance minimale de la densité de la fumée

60 %

PORTÉE

Conforme

Conformité ISO/IEC

CEI 60794, ISO/CEI 11801-1

Protection contre les UV/la lumière du soleil

Oui

Mise à jour et révision

Numéro de révision : 0.53 Date de révision : 17-09-2024
