Numéro de produit: FD1H1445G

Colonne montante intérieure/extérieure robuste à tube libre OM1 144f

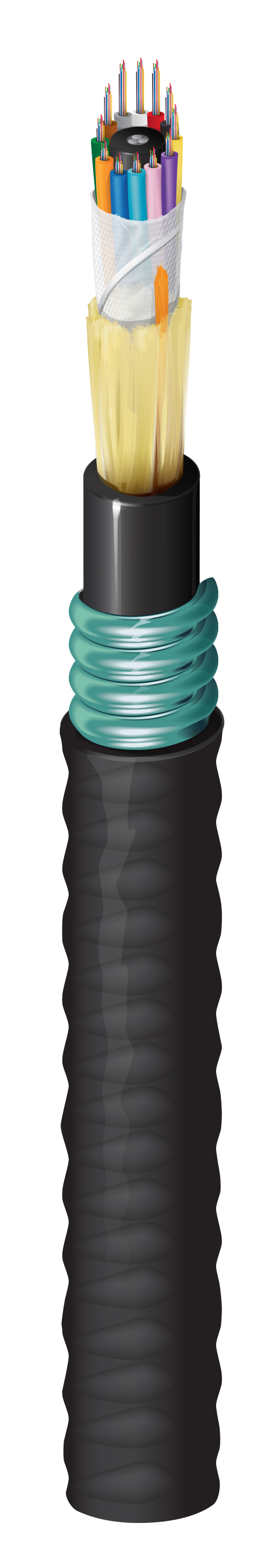

Tube libre résistant pour intérieur et extérieur FX OM1 144 fibres OFCR sous-unités à bande d'acier corrugué (12F) gel noir

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FD1H1445G
  • FD1H1445G
1 de 1

Spécifications

Expand All

Applications recommandées

Réseau de campus, dorsale

Type de fibre

OM1

Diamètre de noyau de la fibre

62.5/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

144

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,8 mm (0,110) po

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

16,3 mm (0,641) po

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

2

Type d'armure et matériau

CST - Ruban en acier ondulé

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

22,4 mm (0,880) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

2

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.25 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m -
Min. Restricted Mode Launch  220 MHz.km -
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

295

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFCR, FT4

Conformité ICEA

S-104-696

Conformité normes TIA/EIA

ANSI/ICEA S-104-696

Mise à jour et révision

Numéro de révision : 0.175 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.175 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FD1H1445G Noir Bobine 612825373650
