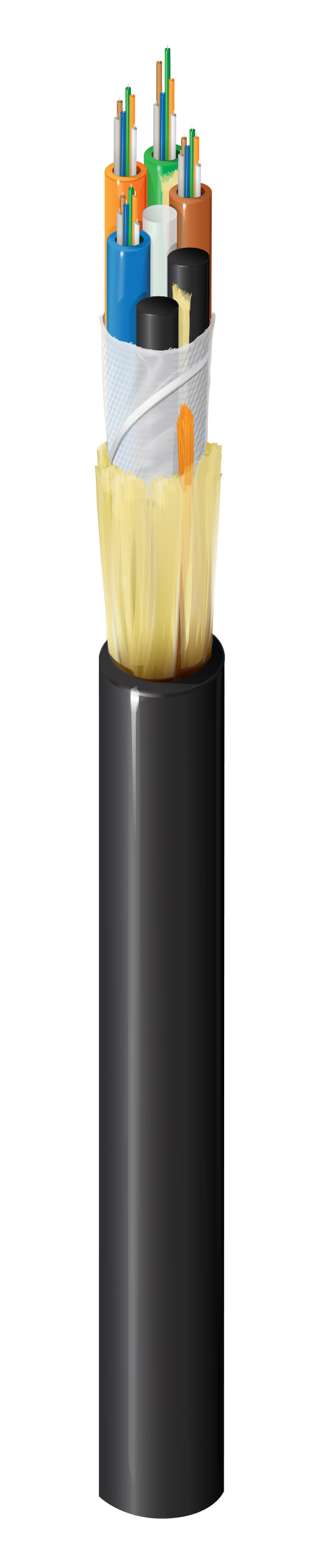

Numéro de produit: FDSL024RF

Câble colonne montante intérieur/extérieur à structure libre OS2 24F gel unitisé

X Tube lâche intérieur/extérieur OS2 24 sous-unités de fibres OFNR (6F) Noir gel

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FDSL024RF
  • FDSL024RF
1 de 1

Spécifications

Expand All

Applications recommandées

Réseau de campus, dorsale

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

24

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

4

Nombre d'éléments de rembourrage

1

Fibres par sous-unité

6

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,8 mm (0,110) po

Couleur de la sous-unité

TIA-598-D

Éléments de résistance des sous-unités de fibre

Fils d'aramide imperméables à l'eau

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Bande d'étanchéité

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Matériel

PVC – Chlorure de polyvinyle

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

11,5 mm (0,454) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

2

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

74 lbs/kft (110 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur/extérieur, résistance à la lumière

Durabilité

Proposition 65 de la Californie, Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Conformité normes TIA/EIA

ANSI/ICEA S-104-696

Mise à jour et révision

Numéro de révision : 0.80 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.80 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FDSL024RF Noir Bobine 612825381280
