Numéro de produit: FSSH0066F

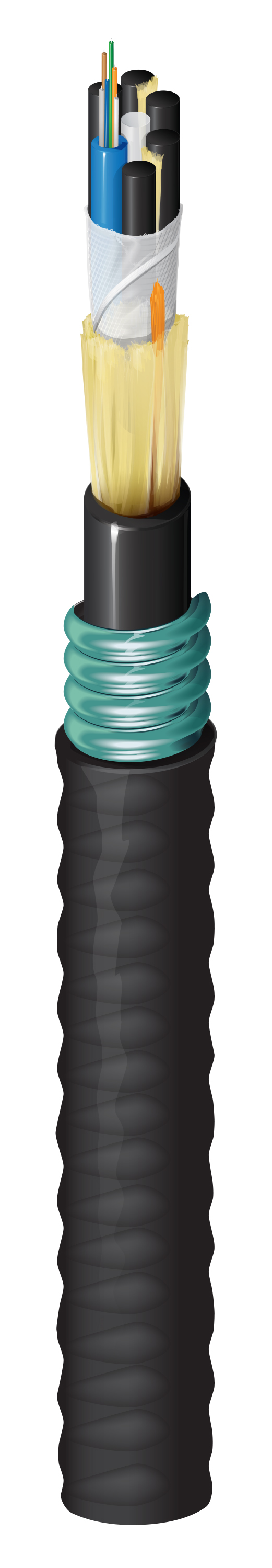

Tube extérieur en structure libre à usage intensif OS2 6 fibres

FX Tube extérieur en structure libre à usage intensif OS2 6 fibres OSP sous-unités avec blindage en ruban d'acier ondulé (6F) gel noir

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FSSH0066F
  • FSSH0066F
1 de 1

Spécifications

Expand All

Applications recommandées

Réseau de campus, longue distance, dorsale

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

6

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

1

Nombre d'éléments de rembourrage

4

Fibres par sous-unité

6

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,0 mm (0,078) po

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Ruban Nomex

Blocage de l’eau du noyau du câble

Ruban d'étanchéité

Élément de résistance de la gaine intérieure

Fils d'aramide

Matériel

PVC – Chlorure de polyvinyle

Diameter@InnerJacket1 nominale (cnv)

8,2 mm (0,324) po

Couleur

Noir

Nombre de cordons de déchirement de gaine intérieure

2

Type d'armure et matériau

CST - Ruban en acier ondulé

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

13,5 mm (0,530) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

2

Caractéristiques optiques

Wavelength 1310 nm 1550 nm
Max. Attenuation 0.40 dB/km 0.30 dB/km
Mode Field Diameter 9.2 µm 10.4 µm
1 Gigabit Ethernet Performance 5,000 m -
10 Gigabit Ethernet Performance 10,000 m 40,000 m

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

101

Plage de température d'installation

-30°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Extérieur

Durabilité

CA Prop 65

Conformité ICEA

S-87-640

Conformité normes TIA/EIA

ANSI/ICEA S-87-640

Mise à jour et révision

Numéro de révision : 0.100 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.100 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation UPC
FSSH0066F Noir Bobine 612825372271
