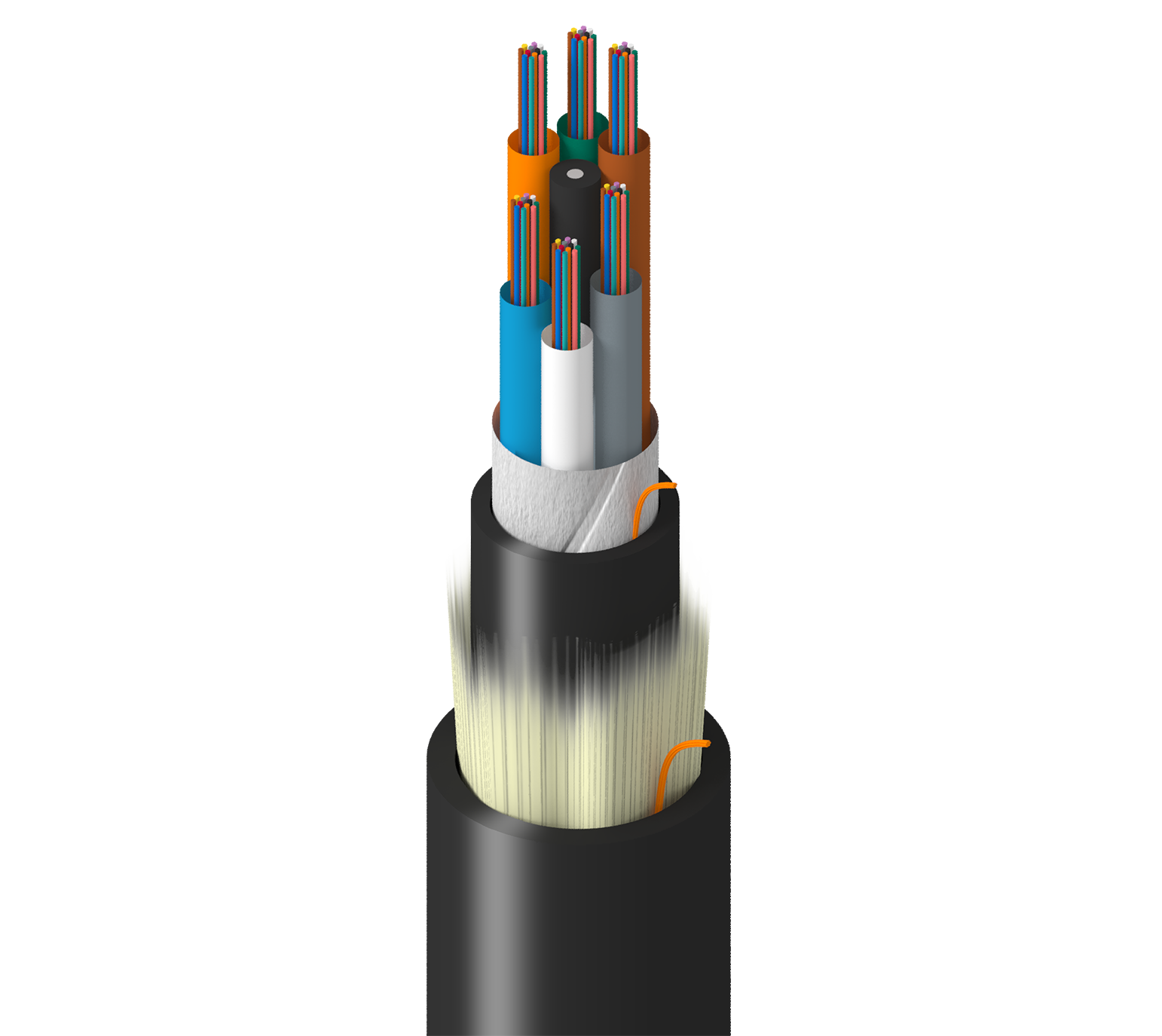

Numéro de produit: TF-1LG-072-R25

Usine, intérieur et extérieur, MLT, OM1, 72f, tubes de gel 2,8 mm, double gaine - PVC, OFNR, O3 UV Oil Res

Tubes multi-détachables de qualité industrielle, intérieur/extérieur, OM1, 72 fibres, remplis de gel, 2,8 mm, double gaine - PVC, OFNR, ozone, UV, résistance à l'huile

  • Disponibilité:
    Mondial
  • Statut:
    Actif
TF-1LG-072-R25
  • TF-1LG-072-R25
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble fibre optique à structure libre multitube

Applications recommandées

Réseau de données/télécommunications dorsal à distance horizontale étendue, environnement bruyant, emplacements humides intérieurs/extérieurs & &

Type de fibre

OM1

Diamètre de noyau de la fibre

62.5 µm

Diamètre de fibre

250 µm

Nombre de fibres

72

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

6

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,8 mm (0,110) po

Couleur de la sous-unité

TIA-598-D

Type d’élément de résistance centrale

GPR surgainé

Matériau d’emballage principal

Bande d'étanchéité

Élément de résistance de la gaine intérieure

Fils d'aramide hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Couleur

Noir

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

13,47 mm (0,541) po

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.25 dB/km 1.0 dB/km
1 Gigabit Ethernet Performance 300 m 550 m
10 Gigabit Ethernet Performance 33 m --
Min. Restricted Mode Launch  220 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 200 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

15x diamètre extérieur du câble

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

104 lbs/kft (155 kg/km)

Plage de température d'installation

-10°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Notes

Résistant à l'ozone, aux fluides hydrauliques

Mise à jour et révision

Numéro de révision : 0.23 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.23 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
TF-1LG-072-R25N Noir Bobine
