Numéro de produit : TF-SLG-144-RN5

Usine, intérieur + extérieur, MLT, OS2, 144f, tubes avec gel 2,8 mm, gaine unique - PVC, OFNR, résistance ozone-UV-pétrole

Catégorie usine, Intérieur/extérieur, Structure libre multitube, OS2, 144 fibres, tubes remplis de gel 2,8 mm, gaine unique - PVC, OFNR, résistance ozone-UV-pétrole

  • Disponibilité:
    Mondial
  • Statut:
    Actif

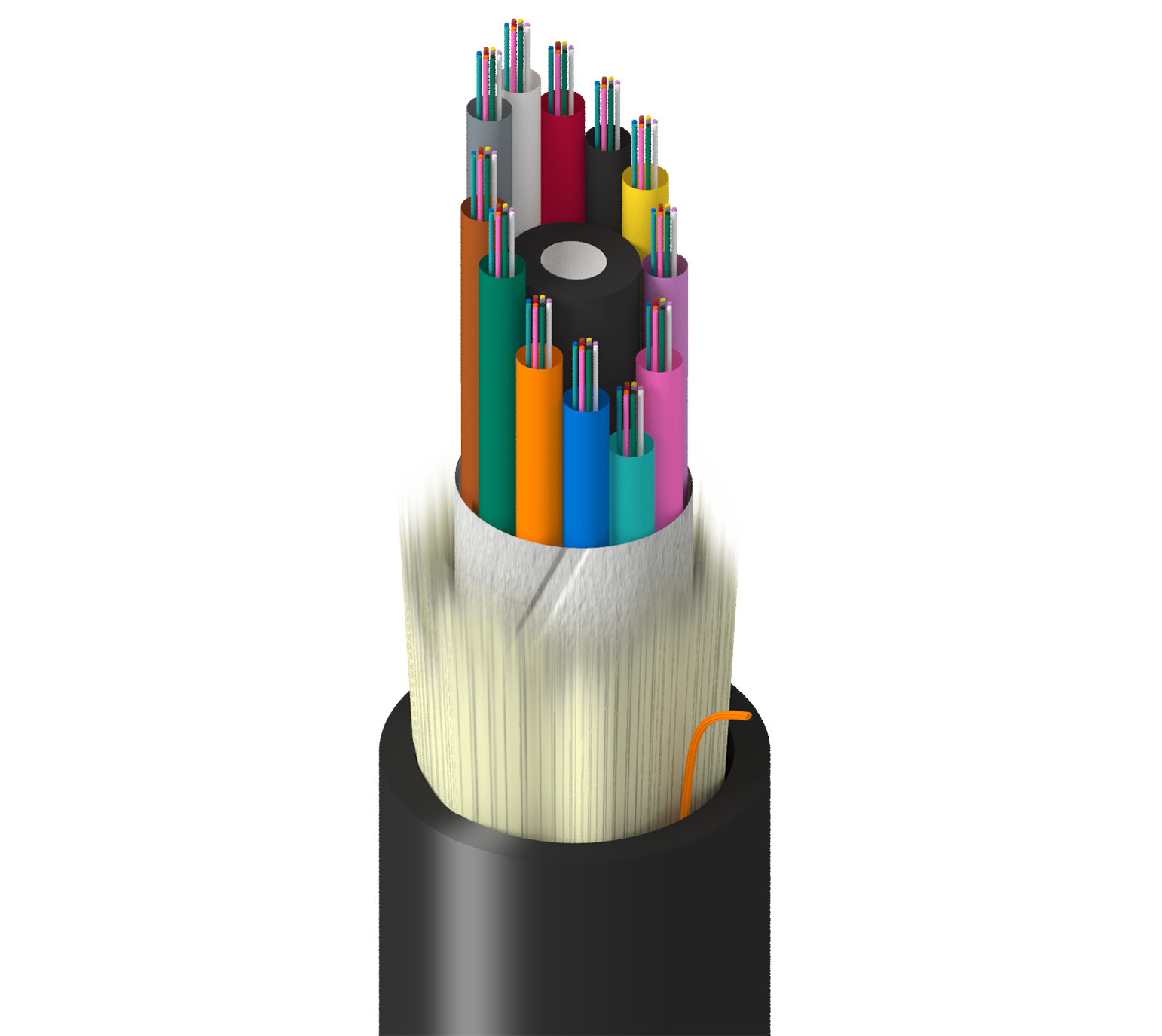

TF-SLG-144-RN5
  • TF-SLG-144-RN5
1 sur 1

Spécifications

Développer tout

Catégorie de produits

Câble fibre optique à structure libre multitube

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides

Type de fibre

OS2

Diamètre de noyau de la fibre

8.2 µm

Diamètre de fibre

250 µm

Nombre de fibres

144

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,8 mm (0,110 po)

Couleur de la sous-unité

TIA-598-D

Élément de résistance centrale

GPR surgainé

Revêtement du noyau

Bande d'étanchéité

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

17,8 mm (0,701 po)

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,40 dB/km 0,30 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 40,000 m

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

195 lbs/kft (290 kg/km)

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-104-696

Notes

Résistant à l'ozone, aux fluides hydrauliques

Mise à jour et révision

Numéro de révision : 0.20 Date de révision : 14-11-2022

Mise à jour et révision

Numéro de révision : 0.20 Date de révision : 14-11-2022


Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation
TF-SLG-144-RN5N Noir Bobine
