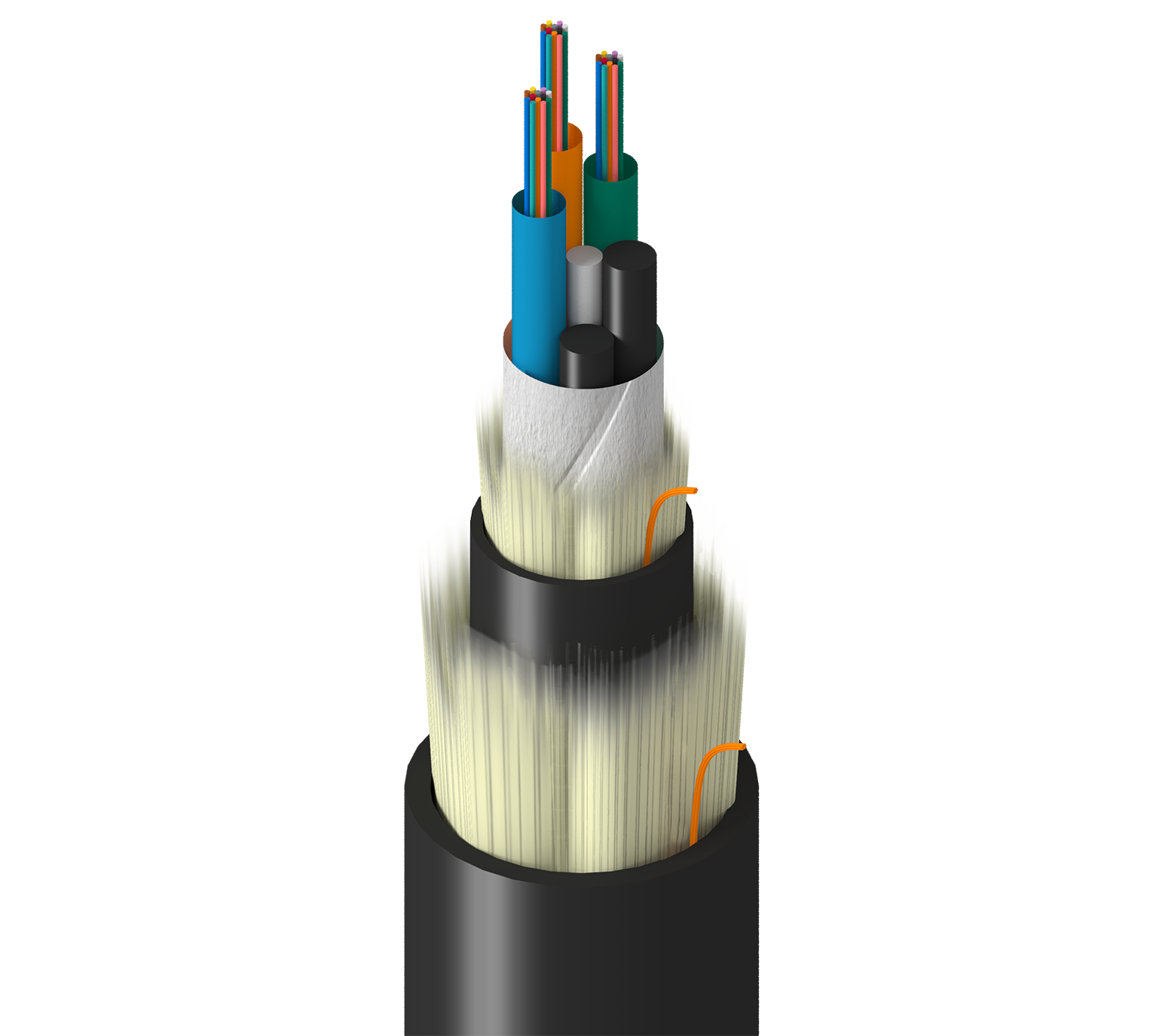

TT-SAD-036-H2N

Transport, intérieur + extérieur, Artic MLT, OS2, 36f, tubes secs 2,8 mm, double gaine - LSZH, OFNG-ST1

...
Catégorie transport, Intérieur/extérieur, structure libre multitube Artic, OS2, 36 fibres, tubes secs 2,8 mm, double gaine - LSZH, OFNG-ST1

Régions disponibles : Global
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble fibre optique à structure libre multitube

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides

Spécifications de la fibre

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

36

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

3

Nombre d'éléments de rembourrage

3

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

sans gel

Diamètre sous-unité

2,8 mm (0,110 po)

Couleur de la sous-unité

Bleu, orange, vert

Élément de résistance centrale

GRP

Revêtement du noyau

Bande d'étanchéité

Spécifications de la gaine intérieure

Matériel

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Couleur

Noir

Spécifications de la gaine extérieure

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

LSZH – Low Smoke Zero Halogen (retardateur de flamme)

Diamètre nominale

14,6 mm (0,575 po)

Nombre de cordelettes

1

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,35 dB/km 0,25 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5000 m -
Performance 10 Gigabit ethernet - -
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

4400 N (990 lbf)

Résistance à la traction maximale pendant le fonctionnement

1300 N (290 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

139 lbs/kft (207 kg/km)

Plage de température

Plage de température d'installation

-30° C à + 50° C

Plage de température de fonctionnement

-50° C à + 70° C

Plage de température de stockage

-50° C à + 70° C

Normes et conformité

Environnement compatible

Intérieur/extérieur, résistance à la lumière

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFNG-ST1, FT4

Conformité ICEA

S-104-696
Historique

Mise à jour et révision

Numéro de révision : 0.26 Date de révision : 14-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation
TT-SAD-036-H2NN Noir Bobine
