Numéro de produit: 3093A

ControlBus™, câble coaxial RG-6, BCCS n° 18, isolation FFEP, blindage QUAD AL, gaine PVDF, CMP haute température 150 °C

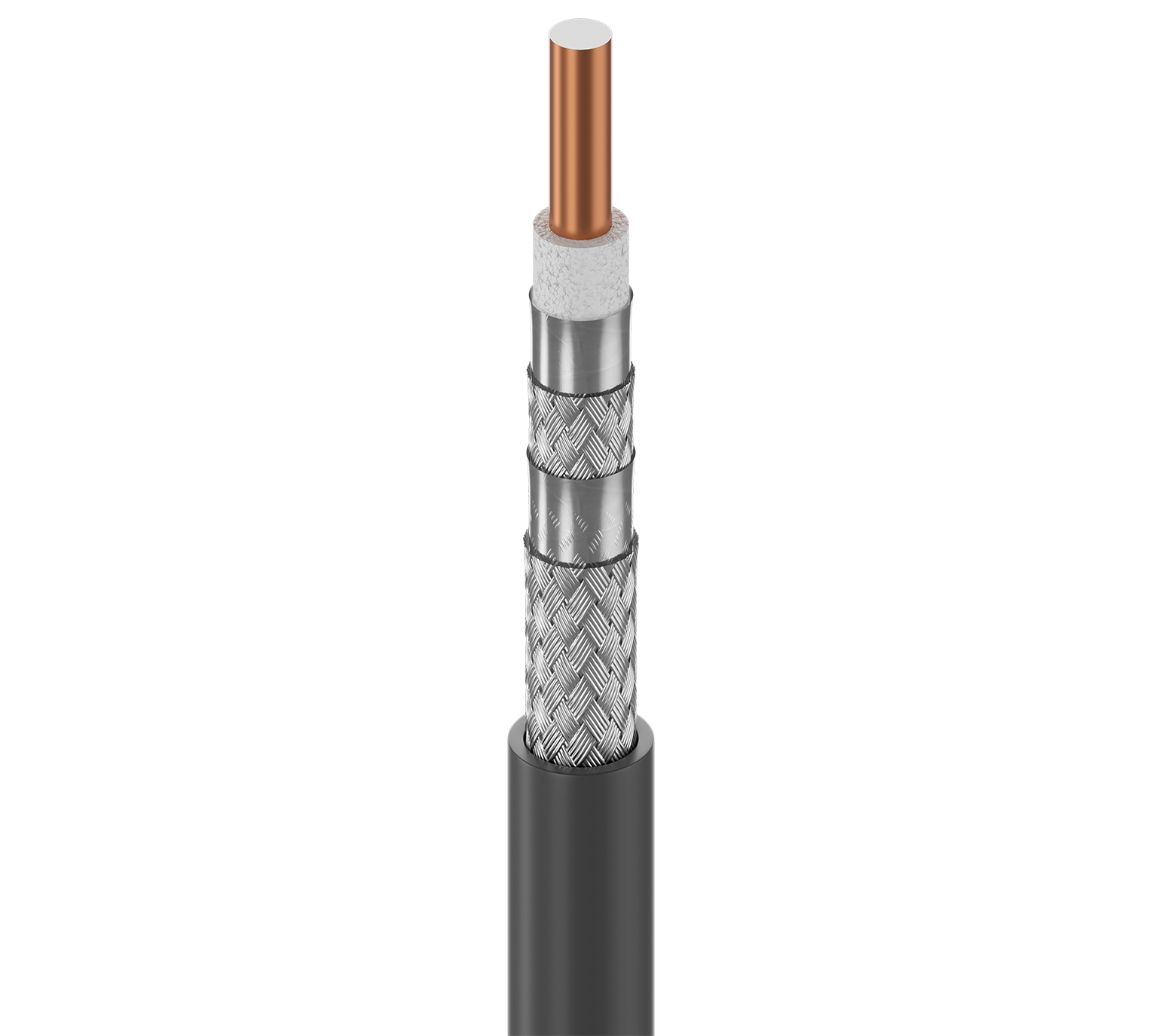

Câble coaxial n° RG-6 18 AWG (solide) en acier recouvert de cuivre nu, isolation en mousse FEP, blindage global Duobond® II + tresse en aluminium (60 %) + Duofoil® + tresse en aluminium (40 %), gaine extérieure en PVDF, CMP haute température 150 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3093A
  • 3093A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, automatisation d'usine, ControlNet™, Modbus II, Industrial Coax, les câbles Belden ControlNet offrent une intégrité de signal maximale et une longueur de course dépassant les exigences de vitesse élevée et de temps critique nécessaires aux applications d'usine ControlNet

Type RG

6

Conducteur

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.170 in (4.32 mm) White

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Aluminum 40%

Gaine extérieure

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.274 in (6.96 mm)

Diamètre total du câble (nominal)

6,96 mm (0,274) po

Perte de retour

Frequency Min. Structural Return Loss
5 - 50 MHz 23 dB

Atténuation

Frequency Nom. Attenuation
1 MHz 0.34 dB/100ft
2 MHz 0.37 dB/100ft
5 MHz 0.44 dB/100ft
10 MHz 0.58 dB/100ft
20 MHz 0.85 dB/100ft
50 MHz 1.39 dB/100ft
100 MHz 1.99 dB/100ft
200 MHz 2.92 dB/100ft
300 MHz 3.68 dB/100ft
400 MHz 4.38 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 2.6 Ohm/1000ft (8.5 Ohm/km) 16.5 pF/ft (54.1 pF/m) 75 Ohm 82%

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
150°C -20°C to +150°C

Rayon de courbure

Installation Min.
2.75 in (69.9 mm)

Tension de traction maximum

47.2 kg (104 livres)

Poids câble en vrac

36 lb/1000 pi

Environnement compatible

Intérieur - plénum, intérieur, extérieur, aérien - lorsqu'il est pris en charge par un câble porteur et d'enfouissement.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

NFPA 262

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

3092A

Notes

Le bleu est disponible en standard dans le montage 1000 pi uniquement. Approprié pour les applications extérieures et d'enfouissement direct.

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À + 10 % DE LA LONGUEUR INDIQUÉE. , Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR DÉROULER LES CARTONS À PARTIR DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.502 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À + 10 % DE LA LONGUEUR INDIQUÉE. , Z - LA MISE EN PLACE FINALE PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES ROULEAUX ET (+ OU -) 5 % POUR DÉROULER LES CARTONS À PARTIR DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3093A 0101000 Noir Bobine 1,000 pi 612825141464 C
3093A 0102500 Noir Bobine 2,500 pi 612825141488 C N
3093A 0105000 Noir Bobine 5,000 pi 612825141495 C Z
