Numéro de produit: 3095A

ControlBus™, câble coaxial RG11, BCCS n° 14, isolation FEP, blindage QUAD AL, gaine PVDF, CMP

ControlBus™, câble coaxial RG11 14 AWG (solide), acier recouvert de cuivre nu, isolation FEP, blindage Duofoil® + tresse en aluminium (60 %) + blindage Duofoil® + tresse en aluminium (40 %), gaine extérieure PVDF, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif

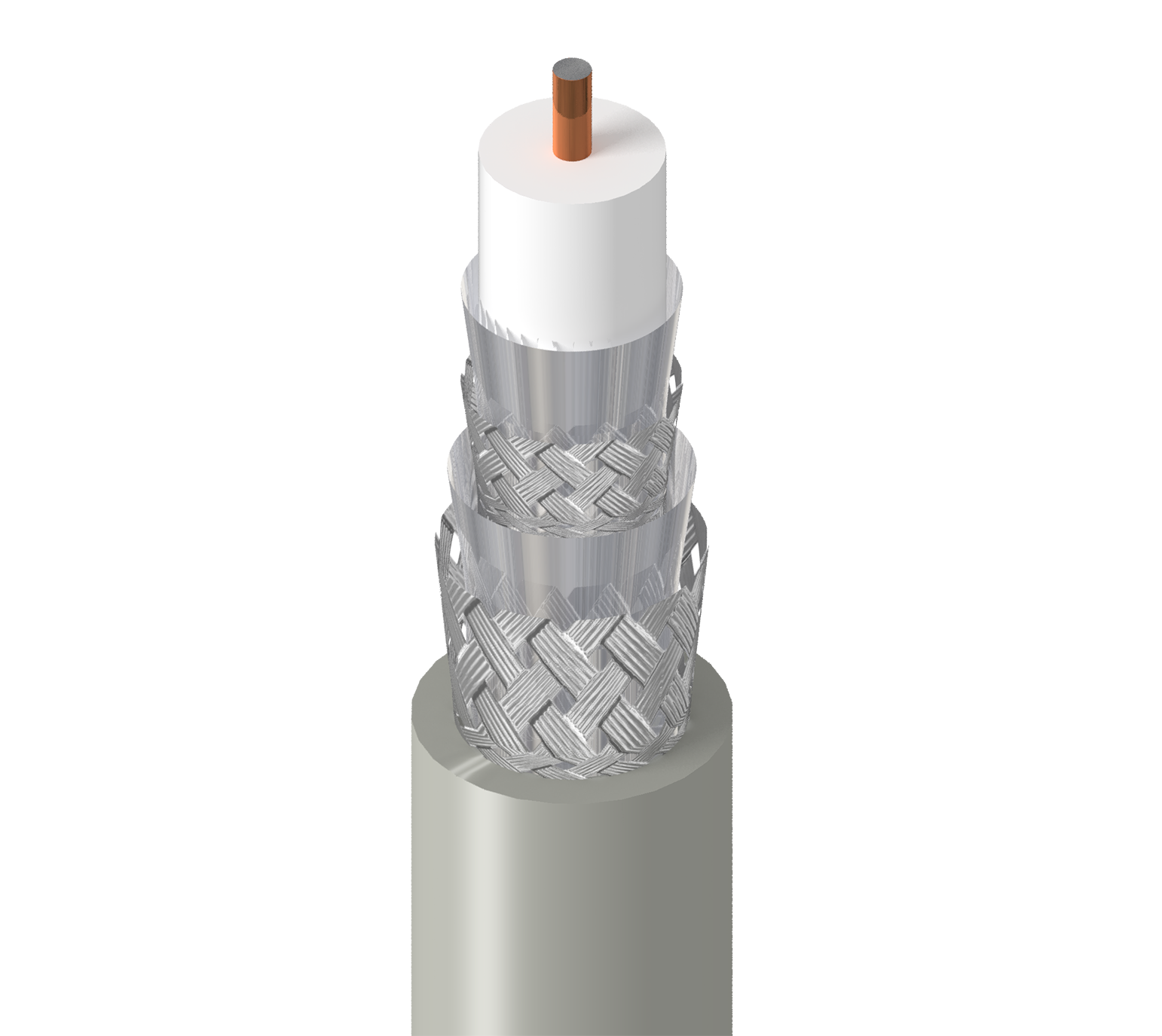

3095A
  • 3095A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, automatisation d'usine, ControlNet™, Modbus II, Industrial Coax, les câbles Belden ControlNet offrent une intégrité de signal maximale et une longueur de course dépassant les exigences de vitesse élevée et de temps critique nécessaires aux applications d'usine ControlNet

Conducteur

AWG Stranding Material Nominal Diameter No. of Coax
14 Solid BCCS - Bare Copper Covered Steel 0.064 in 1

Nombre de conducteurs

1

isolation

Material Nominal Diameter
FEP - Fluorinated Ethylene Propylene (Foam) 0.28 in

Blindage extérieur

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Aluminum 60%
Tape 3 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 4 Aluminum 40%

Gaine extérieure

Material Nominal Diameter
PVDF - Polyvinylidene Fluoride 0.387 in

Résistance en courant continu du conducteur

Nominal Conductor DCR Nominal Outer Shield DCR Outer Conductor DCR
11 Ohm/1000ft 3.9 Ohm/1000ft 3.9 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Shield
16.5 pF/ft

Inductance

Nominal Inductance
0.097 µH/ft

Impédance

Nominal Characteristic Impedance Nominal Characteristic Tolerance
100 Ohm ± 3 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz] Nom. Insertion Loss
1 MHz 0.17 dB/100ft
2 MHz 0.22 dB/100ft
5 MHz 0.28 dB/100ft
10 MHz 0.4 dB/100ft
20 MHz 0.6 dB/100ft
50 MHz 1.2 dB/100ft
100 MHz 1.7 dB/100ft
200 MHz 2.5 dB/100ft
300 MHz 3.04 dB/100ft
400 MHz 3.5 dB/100ft

Délai

Nominal Delay Nominal Velocity of Propagation (VP) [%]
1.2 ns/ft 82%

Distorsion du retard de phase

f/B %PDD/100M (5MB)
0.5 -0.6
1 -0.46
1.5 0
2 0.17
2.5 0.3

Haute fréquence

Frequency [MHz] Min. SRL (Structural Return Loss)
1 MHz 20 dB
2 MHz
5 MHz
10 MHz
20 MHz
50 MHz
100 MHz
200 MHz
300 MHz
400 MHz

Voltage

UL Voltage Rating
300 V RMS

Notes sur les caractéristiques électriques

Inclinaison de 5 à 10 MHz : 0,42 dB/100 M

Autre caractéristique électrique 2

Inclinaison de 10 à 20 MHz : 0,58 dB/100 M

Autre caractéristique électrique 3

Reflex Min. 20 dB (5 MHz - 50 MHz)

Indice de température UL

150°C

Plage de température de fonctionnement

-20°C À +150°C

Poids câble en vrac

68 lbs/1000ft

Tension de traction maximale recommandée

309 lbs

Rayon de courbure minimal des axes mineurs

4 in

Articles NEC

Article 800

Conformité NEC/(UL)

CMP

Conformité CEC/C(UL)

CMP

Type RG

11

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation - Enterrement

Oui

Utilisation – Extérieur

Oui

Inflammabilité UL

NFPA 262

Inflammabilité CSA

FT6

Tension nominale UL

300 V RMS

Plénum (oui/non)

Oui

Numéro non-plénum

3094A

Notes

Testé par balayage de 5 à 400 MHz. Des repères sont présents tous les 2,6 mètres pour faciliter l'installation.

Mise à jour et révision

Numéro de révision : 0.308 Date de révision : 31-05-2024

Mise à jour et révision

Numéro de révision : 0.308 Date de révision : 31-05-2024
