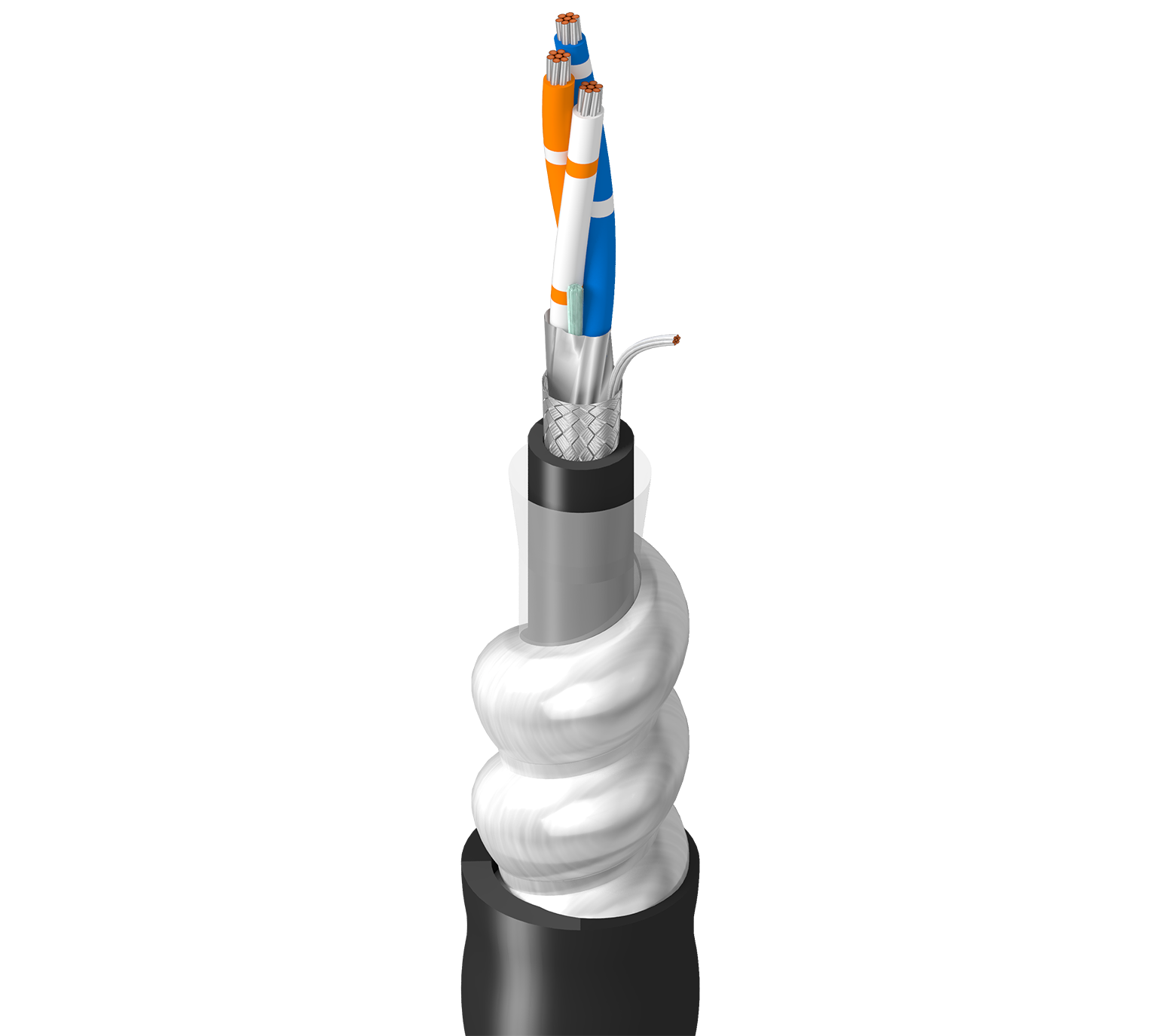

Câble HART - 123106A

RS-485, 120 ohms, 1 paire de conducteurs 22 AWG (7 x 30) en cuivre étamé Datalene®, avec blindage par feuille, 1 conducteur 22 AWG (7 x 30) en cuivre étamé, isolé en PVC, tresse en cuivre étamé à 65 %, gaine en PVC, blindage en aluminium, gaine en PVC, CM, PLTC, SUN RES

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Exposition aux rongeurs, écrasement ou coupure par force, enfouissement, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, à l'extérieur comme l'énergie solaire, l'éclairage, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22 AWG	7x30	TC - Tinned Copper
Conductor(s)	1	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code	Notes
Pair(s)	PE - Polyethylene (Foam)	0.033 in (0.84 mm)	White/Orange Stripe & Orange/White Stripe	HDPE
Conductor(s)	PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	Blue/White Stripe

Blindage interne

Element	Shield Type	Material	Coverage	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	Single conductor is not under tape

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC
Braid	Tinned Copper (TC)	65%

Gaine intérieure

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.300 in (7.62 mm)

Armure

Armor Type & Material
AIA - Aluminum Interlock Armor

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.045 in (1.1 mm)	0.593 in (15.1 mm)

Diamètre total du câble (nominal)	15,1 mm (0,593) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	14.7 Ohm/1000ft (48.2 Ohm/km)	11 pF/ft (36 pF/m)	120 Ohm	78%	2.7 Amps per Conductor at 25ºC
Conductor(s)	14.7 Ohm/1000ft (48.2 Ohm/km)

Blindage extérieur nominal DCR@Cond DCR1-cnv	2,8 Ohm/1000 pieds (9,2 Ohm/km)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	0.5 dB/100ft

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C	-40°C to +60°C

Notes du tableau des températures	-40 °C

Rayon de courbure

Stationary Min.	Installation Min.
7.1 in (180 mm)	7.1 in

Tension de traction maximum	91 kg (200 livres)
Poids câble en vrac	150 lb/1000 pi (220 kg/km)

Normes et conformité

Environnement compatible	Intérieur, résistance à la lumière
Inflammabilité/réaction au feu	Charge UL1685 UL, 1202
Conformité NEC / UL	Article 725, article 800
Conformité CEC / C(UL)	CMG HLBCD
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
