Numéro de produit: 3092A

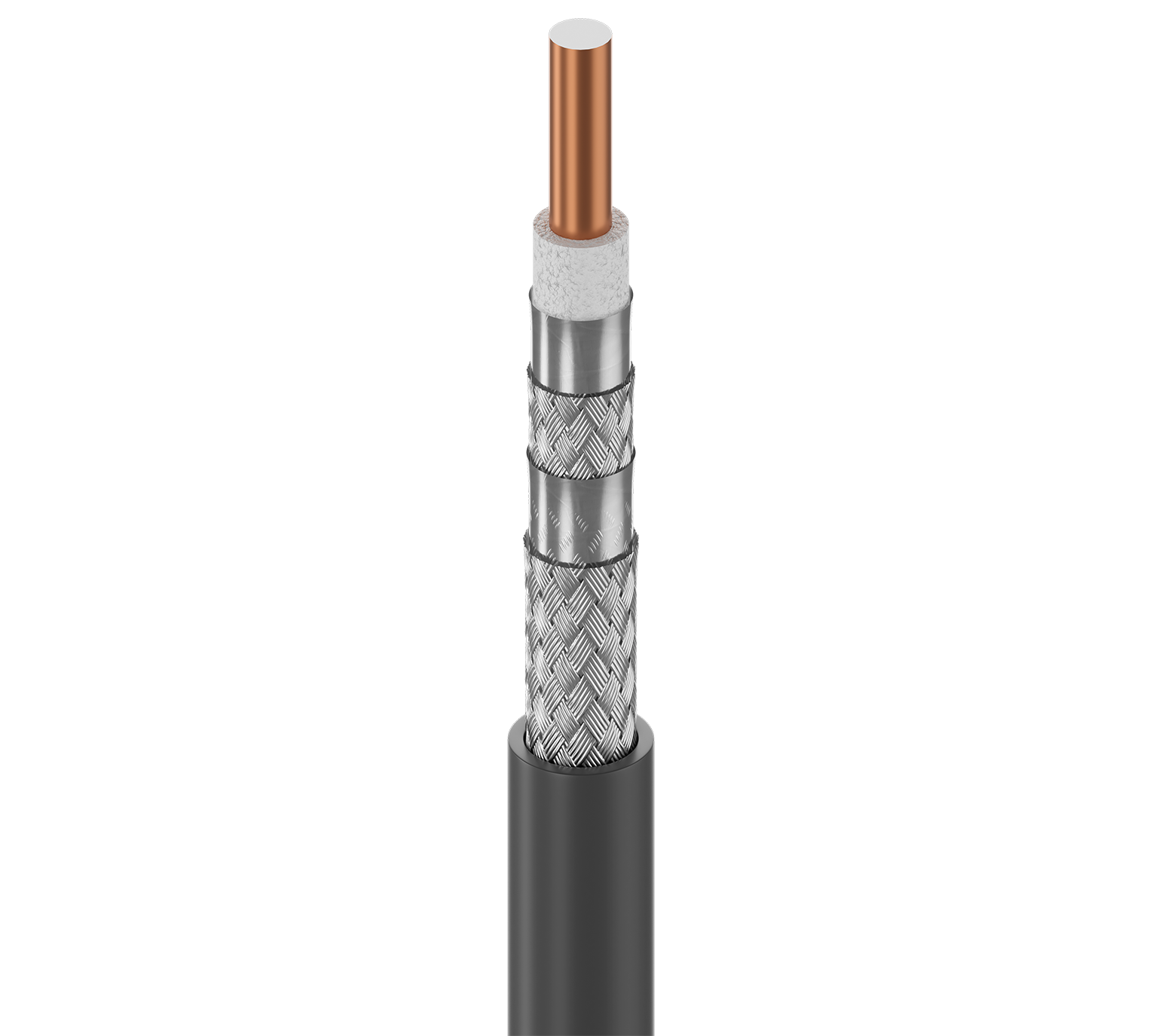

ControlBus™, câble coaxial RG-6, BCCS n° 18, isolation FPE, blindage QUAD AL, gaine PVC, CMR

Câble coaxial n° RG-6 18 AWG (solide) Acier recouvert de cuivre nu, isolation en mousse PE, blindage global Duobond® II + tresse en aluminium (60 %) + Duofoil® + tresse en aluminium (40 %), gaine extérieure en PVC, CMR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3092A
  • 3092A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, automatisation d'usine, ControlNet™, Modbus II, Industrial Coax, les câbles Belden ControlNet offrent une intégrité de signal maximale et une longueur de course dépassant les exigences de vitesse élevée et de temps critique nécessaires aux applications d'usine ControlNet

Type RG

6

Conducteur

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.180 in (4.57 mm) White

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Aluminum 40%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.303 in (7.70 mm)

Diamètre total du câble (nominal)

7,70 mm (0,303) po

Perte de retour

Frequency Min. Structural Return Loss
5 - 50 MHz 23 dB

Atténuation

Frequency Nom. Attenuation
1 MHz 0.35 dB/100ft
2 MHz 0.38 dB/100ft
5 MHz 0.45 dB/100ft
10 MHz 0.59 dB/100ft
20 MHz 0.86 dB/100ft
50 MHz 1.37 dB/100ft
100 MHz 1.97 dB/100ft
200 MHz 2.82 dB/100ft
300 MHz 3.48 dB/100ft
400 MHz 4.04 dB/100ft

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 2.6 Ohm/1000ft (8.5 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

Voltage

UL Voltage Rating
300 V (CMR, CMG)

Température

UL Temperature Operating
75°C -30°C to +75°C

Rayon de courbure

Installation Min.
3 in (76 mm)

Tension de traction maximum

73.5 kg (162 livres)

Poids câble en vrac

33 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance aux rayons du soleil, aérien – lorsqu'il est pris en charge par un fil porteur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1666 Manche Vertical

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

CMR, CL2R, CMG

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

3093A

Mise à jour et révision

Numéro de révision : 0.601 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.601 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3092A 010500 Noir Bobine 500 pi 612825141372
3092A 0101000 Noir Bobine 1,000 pi 612825141334 C
3092A 0102000 Noir Bobine 2,000 pi 612825141358 C
3092A 0105000 Noir Bobine 5,000 pi 612825141389
3092A 01010000 Noir Bobine 10,000 pi 612825141341
3092A X7E500 Bleu X7E Bobine 500 pi 612825141303
3092A X7E1000 Bleu X7E Bobine 1,000 pi 612825141280 C
3092A X7E5000 Bleu X7E Bobine 5,000 pi 612825141310
