Câble PROFIBUS

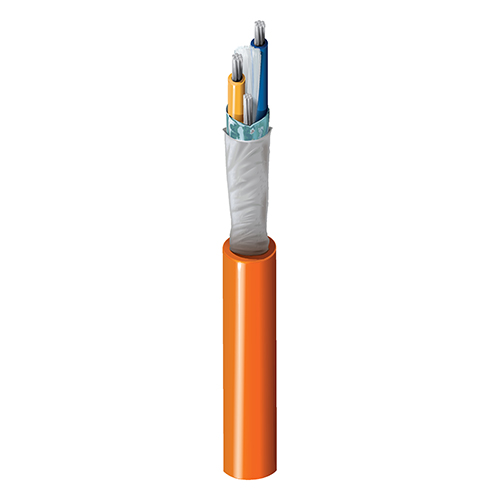

Huit paires de conducteurs en cuivre étamé toronnés 18 AWG (7x26), isolation en polyoléfine, blindage individuel et global Beldfoil® (couverture à 100 %), gaine en PVC résistante à l'huile.

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Communication bidirectionnelle numérique et série en environnement difficile, sites d'extraction et de raffinage de pétrole et de gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements de températures extrêmes, exposition à l'humidité, à la poussière et à l'huile, applications longue distance dans des emplacements éloignés, etc.

Applications recommandées

Communication bidirectionnelle numérique et série en environnement difficile, sites d'extraction et de raffinage de pétrole et de gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements de températures extrêmes, exposition à l'humidité, à la poussière et à l'huile, applications longue distance dans des emplacements éloignés, etc.

Caractéristiques physiques (complètes)

Conducteur

Element	AWG	Stranding	Material	Nominal Diameter	No. of Pairs
Pair(s)	18	7x26	TC - Tinned Copper	0.048 in	8

Nombre de conducteurs	16

isolation

Material
PP - Polypropylene

Nuancier

Number	Color
1	Blue, Orange and Numbered
2
3
4
5
6
7
8

Blindage interne

Type	Material	Material Trade Name	Coverage [%]	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	20	7x28
	Tinned Copper (TC)

Blindage extérieur

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%	TC - Tinned Copper	18	7x26

Gaine extérieure

Material	Nominal Diameter	Ripcord
PVC - Polyvinyl Chloride	0.67 in	Yes

Construction et dimensions

Câblé

Twists
6 twist/ft

Caractéristiques électriques

Résistance en courant continu du conducteur

Individual Pair Nominal Shield DCR	Nominal Conductor DCR	Nominal Outer Shield DCR
7.5 Ohm/1000ft	5.86 Ohm/1000ft	4.9 Ohm/1000ft

Capacité

Max. Capacitance Unbalance	Nom. Capacitance Conductor to Shield	Nom.Mutual Capacitance
1.2 pF/ft	45 pF/ft	24 pF/ft

Inductance

Nominal Inductance
0.19 µH/ft

Impédance

Nominal Characteristic Impedance
100 Ohm

Haute fréquence (nominale/typique)

Nom. Insertion Loss
0.08 dB/100ft

Délai

Nominal Velocity of Propagation (VP) [%]
66%

Haute fréquence

Max. Insertion Loss (Attenuation)	Max./Min. Input Impedance (unFitted)
0.091 dB/100ft	100 Ohm

Courant

Element	Max. Recommended Current [A]
Per Conductor	5.2 Amps per Conductor

Voltage

UL Voltage Rating
300 V RMS

Notes sur les caractéristiques électriques	Changement maximal des temps de propagation de 7,812 kHz à 39,06 kHz : 518 pS/pieds
Autre caractéristique électrique 2	31,25 KBits/sec

Plage de température

Indice de température UL	105°C
Plage de température de fonctionnement	-40°C à + 105°C

Caractéristiques mécaniques

Résistance aux huiles	Oui
Résistance aux UV	Oui
Tension de traction maximale recommandée	481 lbs
Rayon de courbure minimal des axes mineurs	6.7 in

Normes

Articles NEC	Article 725, Article 727, Article 800
Conformité NEC/(UL)	CMG, CMX-Extérieur, ITC, PLTC-ER
Conformité CEC/C(UL)	CMG

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2011/65/EU (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Directive UE 2015/863/EU (amendement RoHS 2)	Oui
Conformité aux directives européennes	Directive UE 2003/11/EC (BFR)
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui

Utilisation

Utilisation - Enterrement	Oui - UL
Utilisation – Intérieur	Oui
Utilisation – Résistance aux hydrocarbures	Oui
Utilisation – Extérieur	Oui
Utilisation – Résistance à la lumière	Oui
