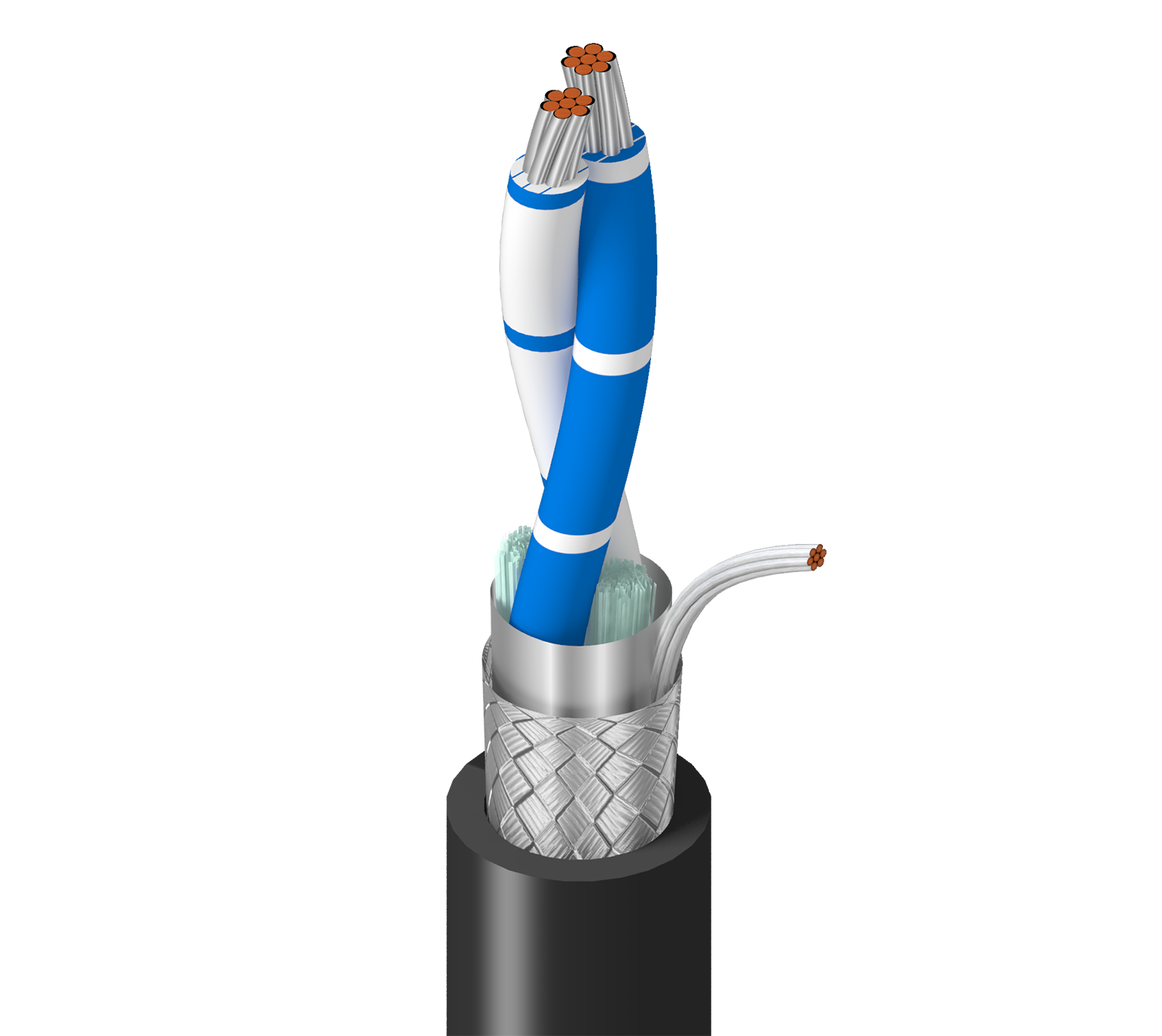

Numéro de produit : 3105A

RS-485, 1 paire, 22 AWG, TC à toronnage, isolation en PE, tressé OS+TC, gaine en PVC, CM, PLTC, résistant à la lumière, résistant aux hydrocarbures

RS-485, 120 Ohm, 1 paire 22 AWG (7x30) solation Datalene® en cuivre étamé, feuille d'aluminium sur l'ensemble + tresse en cuivre étamé 65 %, gaine en PVC, CM, PLTC, RÉSISTANT À LA LUMIÈRE et résistant aux hydrocarbures

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
3105A
  • 3105A
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

environnement très difficile, IIoT, automatisation des usines ou des processus, vidéo, audio, communication de données, etc.

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 1 22 AWG 7x30 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur Notes
Paire(s) PE – Polyéthylène 0,74 mm (0,029 po) 2,2 mm (0,087 po) Blanc/rayure bleue et bleu/rayure blanche HDPE

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 22 AWG (7x30)
Tresse Cuivre étamé (TC) 65 %

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 1,2 mm (0,047 po) 7,47 mm (0,294 po)

Tableau de notes

Gaine OD +/- 0,006

Diamètre total du câble (nominal)

7,47 mm (0,294 po)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
Paire(s) 18,2 Ohm/1000 pi (36 pF/m) (11 pF/pi) 20,9 pF/pi 120 Ohm 78 % 6 ampères par conducteur à 30° C
Conducteur(s)

Résistance en courant continu nominal du blindage extérieur

15,37 Ohm/km (4,685 Ohm/1000 pi)

Haute fréquence (nominale/typique)

Élément Fréquence [MHz] Atténuation d'insertion nominale (atténuation)
Paire(s) 1 0,5 dB/100 pi

Voltage

Tension nominale UL
300 V (CM, PLTC)

Température

Température UL Température de service
60° C -20° C à +60° C

Rayon de courbure

Stationnaire min. Installation min.
3,372 po (85,65 mm) 3,372 po (85,65 mm)

Tension de traction maximum

24,19 kg (53,34 livres)

Poids câble en vrac

43 livres/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 UL charge , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 725, Article 800, CM, PLTC

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Résistance aux hydrocarbures : conforme à la norme UL1277 Oil Res II, tableau 10.17 Pour la version à gaine CPE, commander la référence YR44345.

Mise à jour et révision

Numéro de révision : 0.596 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.596 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
3105A 01010000 Noir 612825386551
3105A.00152 Noir Bobine 152 m 8719605005816
3105A.00305 Noir Bobine 305 m 8719605005830
3105A 010500 Noir Bobine 500 pi 612825141600 C
3105A.00610 Noir Bobine 610 m 8719605005854
3105A 0101000 Noir Bobine 1 000 pi 612825141594 C
3105A.001000 Noir Bobine 1,000 m 8719605005809
3105A.001525 Noir Bobine 1 525 m 8719605005823
3105A.003050 Noir Bobine 3 050 m 8719605005847
3105A 0105000 Noir Bobine 5,000 pi 612825141617 C N
