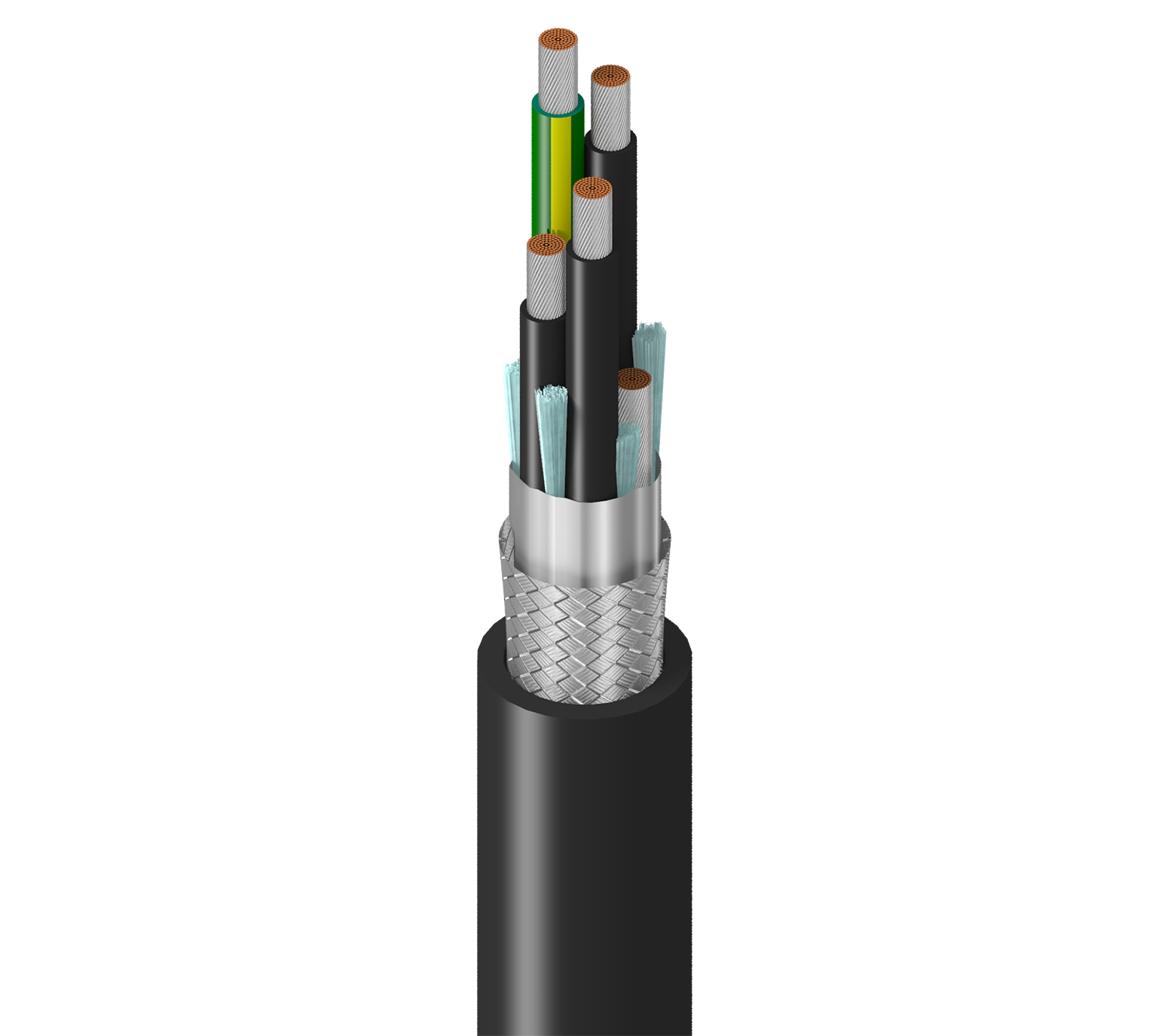

Câble flexible-29501F

Belden 300 % Ground Extra Flexible VFD, 3 conducteurs 14 AWG (104 x 30) en cuivre étamé, isolation XLPE, code couleur M4 + terre isolée en PVC, blindage global Beldfoil® + tresse en cuivre étamé (85 %) avec drain en cuivre étamé 14 AWG, gaine extérieure en TPE noir, câble d'alimentation moteur flexible 600/1 000 V TC-ER 90 °C sec/humide 1 000 V WTTC 600 V CIC TC SUN RES OIL RES II DIR BUR

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; moteurs et systèmes d'entraînement à courant alternatif, exposition à une flexion élevée, au mouvement et à l'abrasion, zones d'installation difficiles d'accès

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	14 AWG	104x34	TC - Tinned Copper
Ground Wire	1	14 AWG	104x34	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPO - Crosslink Polyolefin	0.046 in (1.2 mm)	0.167 in (4.24 mm)	ICEA Chart M4
Ground Wire	PVC - Polyvinyl Chloride	0.046 in (1.2 mm)	0.167 in (4.24 mm)	Green/Yellow Stripe

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	14 AWG (104x34) TC
Braid	Tinned Copper (TC)	86%

Gaine extérieure

Separator	Material	Nom. Thickness	Nom. Diameter	Ripcord
Polyester Tape	TPE - Thermoplastic Elastomer	0.073 in (1.9 mm)	0.587 in (14.9 mm)	Yes

Diamètre total du câble (nominal)	14,9 mm (0,587) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	2.468 Ohm/1000ft	40 pF/ft (130 pF/m)	72 pF/ft (240 pF/m)	46 Ohm	0.213 µH/ft (0.699 µH/m)	55%	25 Amps per Conductor at 30ºC (per NEC)
	2.73 Ohm/1000ft (8.96 Ohm/km)						25 Amps per Conductor at 30ºC (per NEC)

Blindage extérieur nominal DCR@Cond DCR1-cnv	1,08 Ohm/1000 pieds (3,54 Ohm/km)

Voltage

UL Voltage Rating
1000 V (TC-ER, XHHW-2, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
7.0 in (180 mm)	7.0 in (180 mm)

Tension de traction maximum	150 kg (340 livres)
Poids câble en vrac	216 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, FT4, IEEE 1202 FT4
Conformité NEC / UL	Article 336, Article 310, TC-ER, XHHW-2, câble d'alimentation flexible pour moteur UL
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
