Câble flexible-29503F

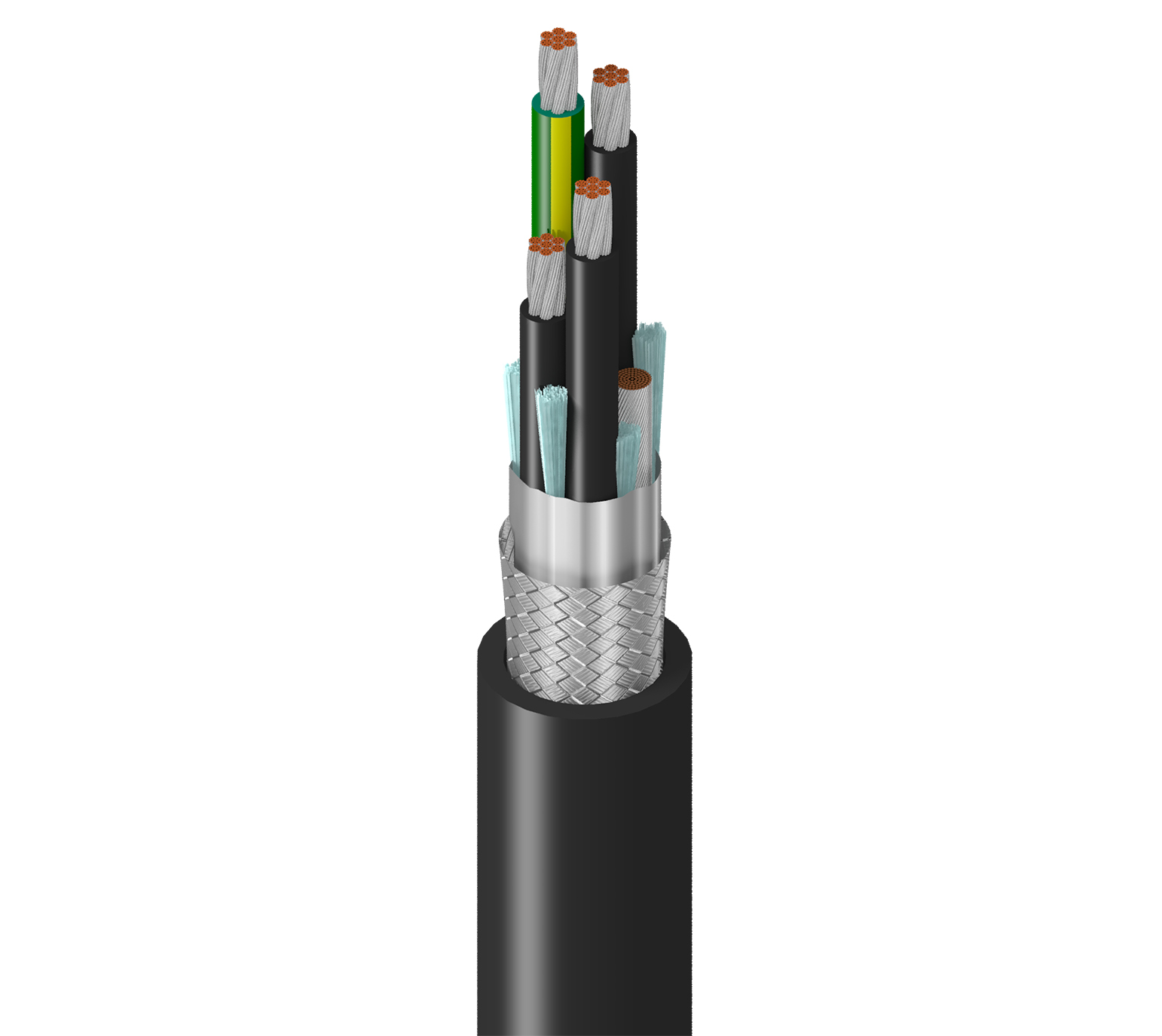

Belden 300 % Ground Extra Flexible VFD, 3 conducteurs 10 AWG (7 x 37 x 34) en cuivre étamé, isolation XLPE, code couleur M4 + terre isolée en PVC, blindage global Beldfoil® + tresse en cuivre étamé (85 %) avec drain en cuivre étamé 10 AWG, gaine extérieure en TPE noir, câble d'alimentation moteur flexible 600/1 000 V TC-ER 90 °C sec/humide 1 000 V WTTC 600 V CIC TC SUN RES OIL RES II DIR BUR

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; moteurs et systèmes d'entraînement à courant alternatif, exposition à une flexion élevée, au mouvement et à l'abrasion, zones d'installation difficiles d'accès

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	10 AWG	7x37x34	TC - Tinned Copper
Ground	1	10 AWG	7x37x34	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.046 in (1.2 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.046 in (1.2 mm)	Green/Yellow Stripe

Blindage extérieur

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
TPE - Thermoplastic Elastomer	0.073 in (1.9 mm)	0.716 in (18.2 mm)	Yes

Diamètre total du câble (nominal)	18,2 mm (0,716) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	1.003 Ohm/1000ft (3.291 Ohm/km)	45 pF/ft (150 pF/m)	81 pF/ft (270 pF/m)	41 Ohm	0.184 µH/ft (0.604 µH/m)	55%	40 Amps per Conductor at 30ºC (per NEC)

Voltage

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.	Flexing Min.
3.6 in (91 mm)	5.4 in (140 mm)	5.4 in

Tension de traction maximum	302 kg (666 livres)
Poids câble en vrac	357 lb/1000 pi (531 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	Chargement UL 1685, FT4, 1202, 383, test de flamme sur plateau vertical (70 000 BTU)
Conformité NEC / UL	Article 336, TC-ER, XHHW-2, RHW-2, câble d'alimentation moteur flexible UL
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
