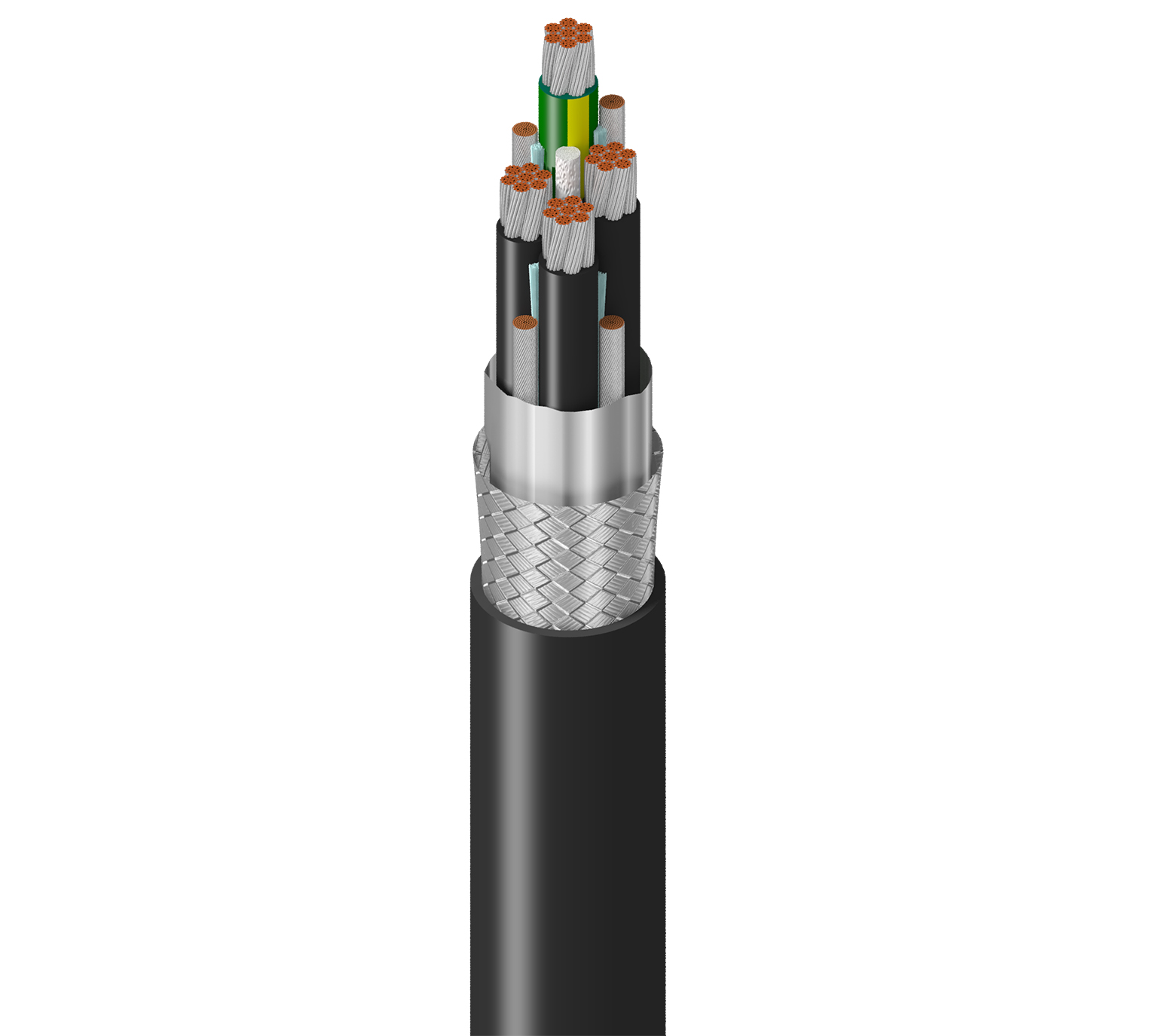

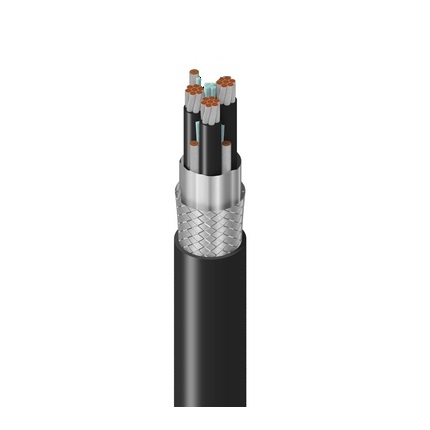

Câble flexible-29506F

Câble d'alimentation flexible Belden 100 % mis à la terre, 3 conducteurs 4 AWG (7 x 60 x 30) en cuivre étamé, isolation XLPE, code couleur M4 + mise à la terre symétrique segmentée 4 AWG (3 conducteurs 8 AWG) en cuivre étamé multibrins, blindage Beldfoil® + tresse de cuivre étamé (85 %), gaine extérieure en TPE noir, 600/1000 V TC-ER 90 °C sec/humide, câble d'alimentation moteur flexible 1000 V WTTC 600 V CIC TC SUN RES OIL RES II

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; Moteurs et systèmes d'entraînement à courant alternatif, Exposition à une flexion élevée, au mouvement et à l'abrasion, Zones d'installation difficiles d'accès ; emplacements dangereux de classe 1, division 2

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	4 AWG	7x60x30	TC - Tinned Copper
Ground	3	4 AWG	7x24x30	TC - Tinned Copper	Segmented Grounds

isolation

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Green/Yellow Stripe

Blindage extérieur

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
TPE - Thermoplastic Elastomer	0.095 in (2.4 mm)	1.058 in (26.87 mm)	Yes

Diamètre total du câble (nominal)	26,87 mm (1,058) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.242 Ohm/1000ft (0.794 Ohm/km)	33 pF/ft (110 pF/m)	60 pF/ft (200 pF/m)	56 Ohm	55%	95 Amps per Conductor at 30ºC (per NEC)

Voltage

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.	Flexing Min.
5.3 in (130 mm)	12.7 in (323 mm)	12.7 in (323 mm)

Tension de traction maximum	1095 kg (2413 livres)
Poids câble en vrac	895 lb/1 000 pi (1 330 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	Chargement UL 1685, FT4, 1202, 383, test de flamme sur plateau vertical (70 000 BTU)
Conformité NEC / UL	Article 336, TC-ER, XHHW-2, RHW-2, câble d'alimentation moteur flexible UL
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
